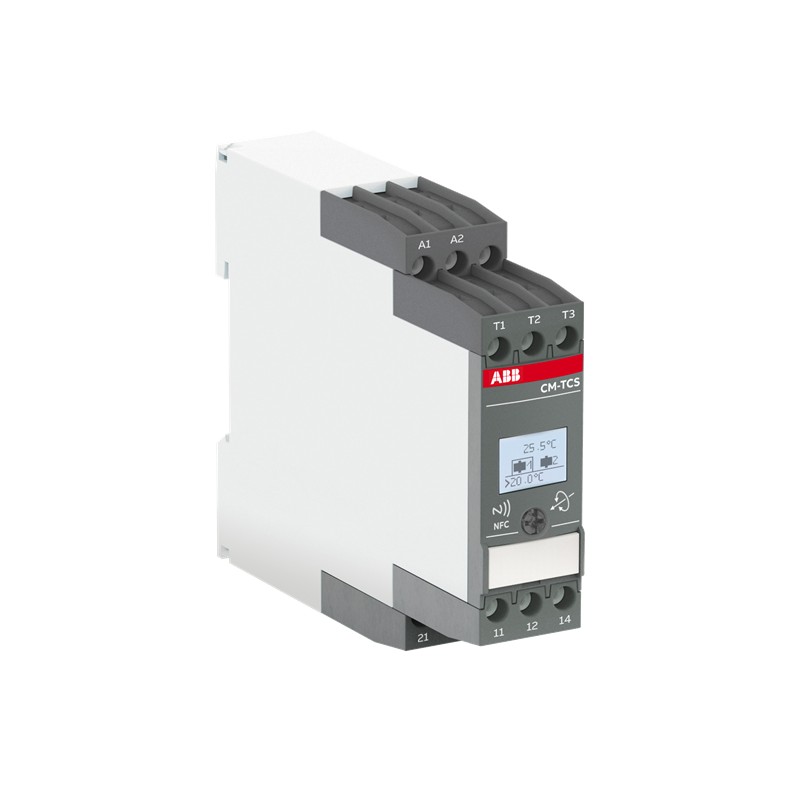

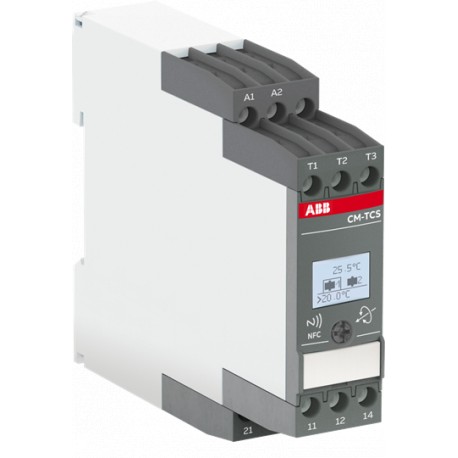

1SVR740740R0110 ABB Relais de température 1 capteur 24-240VAC/DC
1SVR740740R0110
ABB
Relais de température 1 capteur 24-240VAC/DC
CM-TCS.011P Temp. monitoring relays LCD+NFC, -200..+850°C, 24-240VAC/DC
Relais > Relais de surveillance de température
Relais électroniques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| EAN | 4013614552748 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85364900 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CDC112286C0201 |
| Instructions et manuels | 1SVC730690M0000 |
| 1SAC200259M0001 | |
| Données EPLAN | 9AAC159147_EPLAN |
| Dimensions | |
| Largeur nette du produit | 22.5 mm |
| Hauteur nette du produit | 85.6 mm |
| Profondeur/longueur nette du produit | 103.7 mm |
| Poids net du produit | 0.141 kg |
| Technique | |
| Fonction | Overtemperature monitoring |
| Undertemperature monitoring | |
| Over- and undertemperature monitoring | |
| Plage de mesure | -200 ... 850 °C |
| Type de capteur | PT100 |
| PTC | |
| Bimetal Switch | |
| NTC | |
| PT1000 | |
| Tension d'alimentation de commande nominale (Us) | 24 ... 240 V AC/DC |
| Fréquence nominale (f) | Circuit d'alimentation 50 Hz |
| Circuit d'alimentation 60 Hz | |
| Circuit d'alimentation DC Hz | |
| Sortir | 2x 1 C/O Contacts, Configurable |
| Type de terminal | Bornes sans vis |
| Courant de fonctionnement nominal AC-12 (Ie) | (230 V) 4 A |
| Courant de fonctionnement nominal AC-15 (Ie) | (230 V) 3 A |
| Courant de fonctionnement nominal DC-12 (Ie) | (24 V) 4 A |
| Courant de fonctionnement nominal DC-13 (Ie) | (24 V) 2 A |
| Capacité de commutation minimale | 12 V |
| 100 mA | |
| Tension nominale de tenue aux impulsions (Uimp) | Measuring Circuit / Output Circuit 6 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Supply Circuit / Measuring Circuit 6 kV | |
| Supply Circuit / Output Circuit 6 kV | |
| Tension d'isolement nominale (Ui) | Measuring Circuit / Output Circuit 600 V |
| Output Circuit 1 / Output Circuit 2 300 V | |
| Supply Circuit / Measuring Circuit 600 V | |
| Supply Circuit / Output Circuit 600 V | |
| Degré de protection | Housing IP50 |
| Terminals IP20 | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Dispositifs de protection contre les courts-circuits | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilité électrique | AC-12 100000 cycle |
| Durabilité mécanique | Nr. Operations 30000000 cycle |
| Capacité de connexion | Flexible with Ferrule 2x 0.5 ... 1.5 mm² |
| Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rigid 2x 0.5 ... 1.5 mm² | |
| Longueur de dénudage des fils | 8 mm |
| Position de montage | 1 ... 6 |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | Output Circuit 300 V AC |
| Capacité de connexion UL/CSA | Flexible 2x 18-16 AWG |
| Rigid 2x 20-16 AWG | |
| Service pilote UL/CSA | B300 |
| Environnemental | |
| Température de l'air ambiant | Operation -25 ... +60 °C |
| Storage -40 ... +85 °C | |
| Altitude maximale de fonctionnement autorisée | Without Derating 2000 m |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SVD981001-4501 |
| Informations RoHS | 1SVD981001-4401 |
| SCIP | fd214699-d329-4a2d-9bfa-6dc067b6b37b Germany |
| SCIP simplifié | 01ce45ce-e437-4d58-9333-ef81d4d90444 Germany |
| 1033a407-38b3-43a5-b256-dcfc90fb8273 Portugal | |
| 1ecfbe68-1937-4095-87a7-8e29439f97a4 Netherlands | |
| 26a3e065-8d97-44d2-ab52-7ff5da698c9c Germany | |
| 2da11c3d-dc2d-4aa0-9b5d-ff653563ca1a Poland | |
| 3a9b7b08-44b5-4e7c-bd48-ccc5638cecae Belgium | |
| 3ebc644e-4df3-4b16-920e-ef67017c44c2 Estonia | |
| 47c108b6-a582-4891-9866-9751196c4da7 Sweden | |
| 48ea102f-ef5e-4944-a21d-b40783484a2f France | |
| 4a78a25f-7c87-424d-91e5-3c7269299221 Belgium | |
| 4ccf62ef-d013-40f1-baa2-cd62e34d0581 Greece | |
| 52af5348-68a7-4145-b2d0-f446e736ebd1 Denmark | |
| 55d7a729-f427-4d09-b67f-c9e53a809946 Italy | |
| 619ef4f9-8320-4614-b121-bf70f2481bc7 Czech Republic | |
| 63b95598-0644-4ed4-b80c-a73bf5f6ae70 Norway | |
| 82dcbbbc-cc53-4783-99af-d5ef004dbda1 Croatia | |
| 83c11751-e910-4ea3-9c53-69f28f66323c Germany | |
| 8d1449fe-cc0b-48e9-be6d-ea1ad123e7ef Poland | |
| b0d272e4-3195-48d1-a4bb-e6f0adb91734 Finland | |
| c2138c6a-b51d-4348-a495-fa92703a3116 France | |
| cc126868-305a-4b0d-ae2b-748a3427bf98 Germany | |
| de1cfcbe-3233-4511-b2f3-8cfae362db88 Bulgaria | |
| e8efc253-8d8c-41f5-8478-8e9a2e7969e5 Spain | |
| ef94202f-d8d0-4ba2-ab2e-2d77369bfdb1 Hungary | |
| f4a468ae-4cd4-41f2-a76f-5904b9b5989c Hungary | |
| fa67b7f0-781f-459a-a357-ffcf64367afe Poland | |
| fb52b069-0c0f-42f0-9362-a0a513ebd984 Sweden | |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Déclaration environnementale de produit - DEP | 1SAC200438H0001 |
| Certificats et déclarations | |
| Certificat CQC | CQC2018010303056014 |
| Certificat CSA | UL-CA-L140448-41-22600202-2 |
| Déclaration de conformité - CCC | 2020980303000208 |
| Déclaration de conformité - CE | 1SVD981086-00 |
| Déclaration de conformité - UKCA | 1SVD981086-10 |
| Déclaration de conformité à la loi européenne sur les données | 1SFC100125C0342 |
| Certificat UL | UL-US-L140448-11-22600202-2 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 97 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 30 mm |
| Hauteur du niveau d’emballage 1 | 109 mm |
| Poids brut du colis niveau 1 | 0.161 kg |
| Code EAN du niveau d’emballage 1 | 4013614552748 |
| Classifications et normes externes | |
| Code de classification des objets | B |
| ETIM 7 | EC001446 - Temperature monitoring relay |
| ETIM 8 | EC001446 - Temperature monitoring relay |
| ETIM 9 | EC001446 - Temperature monitoring relay |
| eClass | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Avec pinces amovibles (EF003340) | Non |
| Nombre de circuits de mesure (EF003425) | 1 |
| Mémorisation possible des défaillances (EF003423) | Non |
| Réinitialisation externe possible (EF003426) | Non |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 2 |
| Plage de mesure de la température (EF009788) | -200 °C |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 85.6 mm |
| Profondeur (EF000049) | 103.7 mm |
