ABBRelè elettronici1SVR360763R2001 ABB CP-C.1 24/20.0-C Alimentatore

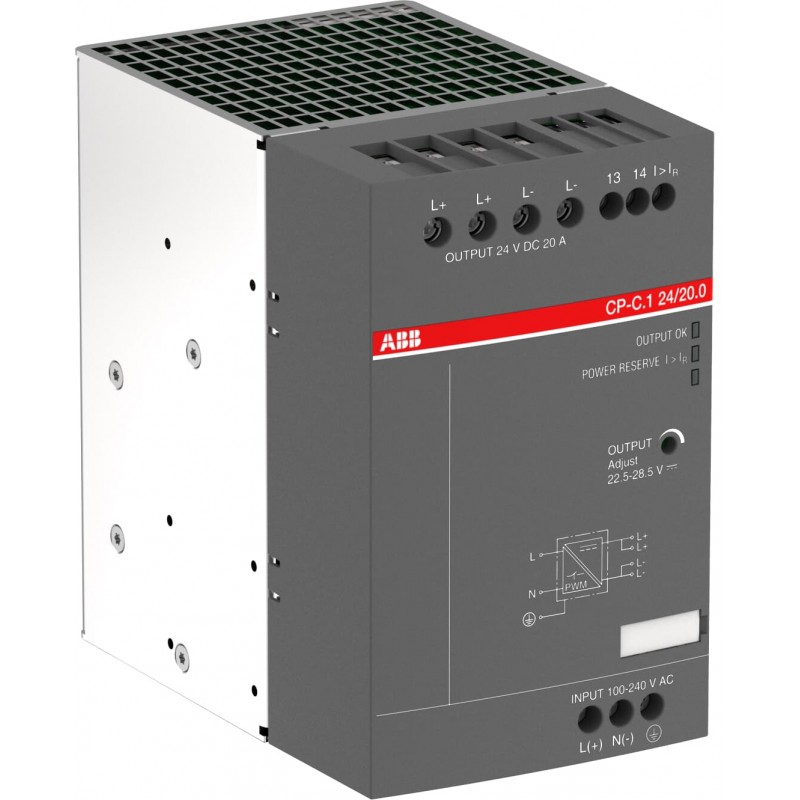

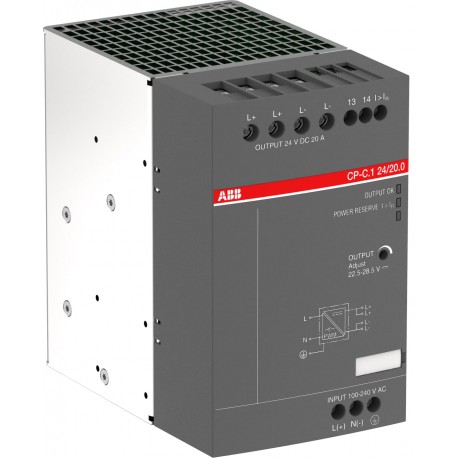

ABB 1SVR360763R2001 1SVR360763R2001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SVR360763R2001 ABB CP-C.1 24/20.0-C Alimentatore

Riferimento: 1SVR360763R2001

Produttore: ABB

Descrizione:

CP-C.1 24/20.0-C Alimentatore
CP-C.1C 24/20.0 110-240VAC/100-350VCC-20AC

Categorie:

  • Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
  • ABB > Relè elettronici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 531,67 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85044095
Download Piu' Usati
Scheda tecnica2CDC114106D0201
Istruzioni e manuali1SVC360560M0000
Ex Operating Instructions1SVC360560M9000
Dimensioni
Larghezza prodotto82 mm
Altezza prodotto129.4 mm
Profondità prodotto136 mm
Peso netto prodotto1.59 kg
Informazioni imballo
Larghezza imballo livello 1110 mm
Profondità imballo livello 1168 mm
Altezza imballo livello 1160 mm
Peso lordo imballo livello 11.72 kg
EAN imballo livello 14013614503863
Unità imballo livello 1box 1 pezzo (i)
Dati tecnici
FunzioneSwitch mode power supply
Numero di fasi1-phase
Tensione d'ingresso nominale (UIN)100 ... 240 V AC
90 ... 300 V DC
Tensione d'ingresso (Uin)85 ... 264 V AC
90 ... 300 V DC
Typical Input Current(115 V AC) 4.6 A
(230 V AC) 2.3 A
Hold-up Time(230 V AC) min. 40 ms
Frequenza nominale (f)50 / 60 Hz
Frequenza nominale45 ... 65 Hz
Characteristic of OutputU/I Curva caratteristica con riserva di carica
Potenza d'uscita nominale480 W
Potenza uscita480 W
Tensione d'uscita nominale24 V DC
Tensione uscita (Uout)24 V DC
Rated Output Current-25 °C ... +60 °C 20 A
-40 °C ... +40 °C 26 A
Corrente di uscita20 A
Corrente d'uscita massima (Iout)26 A
Tensione di tenuta ad impulso (Uimp)Circuito di Ingresso / Circuito di Uscita 4 kV
Circuito di Ingresso / PE 4 kV
Circuito di Ingresso / Contatto Relè 4 kV
Circuito di Uscita / PE 0.5 kV
Circuito di Uscita 0.5 kV
Tensione nominale di isolamento (Ui)Circuito di Ingresso / Circuito di Uscita 300 V
Circuito di Ingresso / PE 300 V
Circuito di Ingresso / Contatto Relè 300 V
Circuito di Uscita / PE 50 V
Grado di protezioneAbitazione IP20
Terminali IP20
Grado di inquinamento2
Connecting Capacity Input CircuitFlexible with Ferrule 0.5 ... 2.5 mm²
Flessibile 0.5 ... 2.5 mm²
Rigid 0.5 ... 4 mm²
Connecting Capacity Output CircuitFlexible with Ferrule 2.5 ... 10 mm²
Flessibile 2.5 ... 10 mm²
Rigid 2.5 ... 16 mm²
Coppia di serraggioCircuito Ausiliare 0.5 N·m
Circuito di Ingresso 0.5 N·m
Circuito di Uscita 1.2 N·m
Lunghezza di spelatura cavoCircuito Ausiliare 8 mm
Circuito di Ingresso 8 mm
Circuito di Uscita 10 mm
Cacciavite raccomandatoCircuito di Ingresso / Circuito di Uscita PH1
Circuito di Ingresso / Circuito di Uscita 0.8 x 4
Distanza minima di montaggioElectrical Conductive Board, Horizontal 25 mm
Electrical Conductive Board, Vertical 25 mm
Other Device Same Type, Horizontal 25 mm
Other Device Same Type, Vertical 25 mm
Posizione di montaggioPosizione 1, 7
7
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Norme di riferimentoCAN/CSA C22.2 No.107.1
IEC/EN 63000
IEC/EN 60079-0
IEC/EN 60079-15
IEC/EN 60079-7
IEC/EN 61000-6-2
IEC/EN 61000-6-3
IEC/EN 61204
UL 508
UL 61010-1
UL 61010-2-201
IEC/EN 61010-1
Reparto tecnico UL/CSA
Connecting Capacity Input Circuit UL/CSAFlexible with Ferrule 20-12 AWG
Flessibile 20-12 AWG
Rigid 20-10 AWG
Connecting Capacity Output Circuit UL/CSAFlessibile 12-8 AWG
Rigid 12-6 AWG
Coppia di serraggio UL/CSACircuito di Ingresso 4.4 in·lb
Circuito di Uscita 10.5 in·lb
Electromagnetic Compatibility
Scarica elettrostatica (immunità da ESD) secondo IEC 61000-4-2Level 4 Air Discharge 15 kV
Level 4 Contact Discharge 8 kV
Immunità da campo elettromagnetico radiato secondo IEC 61000-4-3Level 3 10 V/m
Transitori elettrici veloci (immunità da burst) secondo IEC 61000-4-4Level 4 Power Supply Port Signal 4 kV
Immunità agli impulsi secondo IEC 61000-4-5Level 4 Line-to-Ground 4 kV
Level 4 Line-to-Line 2 kV
Immunità da disturbi condotti secondo IEC 61000-4-6Level 3 10 V
Compatibilità elettromagnetica (EMC)Immunity - Class B
Emission - Class B
Dati ambientali
Temperatura ambienteIn funzione -40 ... +70 °C
In magazzino -40 ... +85 °C
Massima altitudine d'esercizio permessa5000 m
Resistance to Damp Heat acc. to IEC 60068-2-30Test Db: 55°C, 2 cycles
Resistenza agli urti secondo IEC 60068-2-2730g 3 shocks 6 ms
Resistenza alle vibrazioni secondo IEC 60068-2-6±0.15 mm 10 ... 58 Hz
10 Sweep Cycles Each Axis: 2g 58 ... 150 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SVD982001-4501
Informazioni RoHS1SVD982001-4401
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006535
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato ABSABS_17-HG1591548-2-PDA
Certificato ATEXType Examination Certificate_DEMKO_16_ATEX_1746X
Certificato CBCB_DK_103862_A2_UL
Certificato cULuscULus508_20161102-E174460
Certificato cURuscURus60950_E196145-A11-UL
cURusANSI-12-12_20161122_E317914
Dichiarazione di conformità - CE1SVD982042-00
Declaration of Conformity - UKCA1SVD982042-10
DNV GL CertificateDNV_GL_TAA00000YB_1
IECEx CertificateIECEx_ULD_170031X
SEMI CertificateSEMI_F47_4787681819-2
Classificazioni e standard esterni
Codice classificazione oggettoT
ETIM 9EC002540 - DC-power supply
ETIM 10EC002540 - DC-power supply
eClassV11.0 : 27040701
UNSPSC39121004
E-Number (Finland)2712545
E-Number (Norway)6609433

ETIM for 1SVR360763R2001 Apparecchi elettrici a bassa tensione (EC002540)

Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaAC/DC
Nome caratteristica1a tensione d'uscita (EF006792)
Valore caratteristica24 V
Nome caratteristica2a tensione d'uscita (EF006797)
Valore caratteristica0 V
Nome caratteristica3a tensione d'uscita (EF006800)
Valore caratteristica0 V
Nome caratteristicamax. corrente d'uscita 1 (EF008284)
Valore caratteristica26 A
Nome caratteristicamax. corrente d'uscita 2 (EF008285)
Valore caratteristica0 A
Nome caratteristicamax. corrente d'uscita 3 (EF008286)
Valore caratteristica0 A
Nome caratteristicatensione d'uscita regolabile (EF007002)
Valore caratteristicaNo
Nome caratteristicavalore nominale tensione d'uscita 1 (EF009393)
Valore caratteristica24 V
Nome caratteristicavalore nominale tensione d'uscita 2 (EF009394)
Valore caratteristica0 V
Nome caratteristicavalore nominale tensione d'uscita 3 (EF009395)
Valore caratteristica0 V
Nome caratteristicavalore nominale corrente d'uscita 1 (EF009396)
Valore caratteristica20 A
Nome caratteristicavalore nominale corrente d'uscita 2 (EF009397)
Valore caratteristica0 A
Nome caratteristicavalore nominale corrente d'uscita 3 (EF009398)
Valore caratteristica0 A
Nome caratteristicaresistente a corto circuito (EF007332)
Valore caratteristicaSì
Nome caratteristicatensione di alimentazione nominale AC 50 Hz (EF007076)
Valore caratteristica264 V
Nome caratteristicatensione di alimentazione nominale AC 60 Hz (EF007077)
Valore caratteristica264 V
Nome caratteristicatensione di alimentazione nominale DC (EF007078)
Valore caratteristica300 V
Nome caratteristicatensione d'uscita regolata (EF003092)
Valore caratteristicaSì
Nome caratteristicaassorbimento di potenza (EF000346)
Valore caratteristica508 VA
Nome caratteristicapotenza erogata (EF003034)
Valore caratteristica480 W
Nome caratteristicastabilizzato (EF005302)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicamontaggio a parete possibile (EF003973)
Valore caratteristicaNo
Nome caratteristicaadatto per installazione in serie (EF001126)
Valore caratteristicaNo
Nome caratteristicalarghezza di montaggio (EF000846)
Valore caratteristica82 mm
Nome caratteristicaaltezza di installazione (EF000332)
Valore caratteristica129.4 mm
Nome caratteristicamontaggio diretto possibile (EF005689)
Valore caratteristicaNo
Nome caratteristicalarghezza (EF000008)
Valore caratteristica82 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica129.4 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica136 mm
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica1
