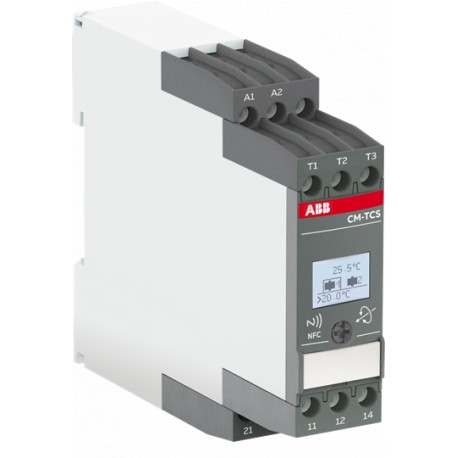

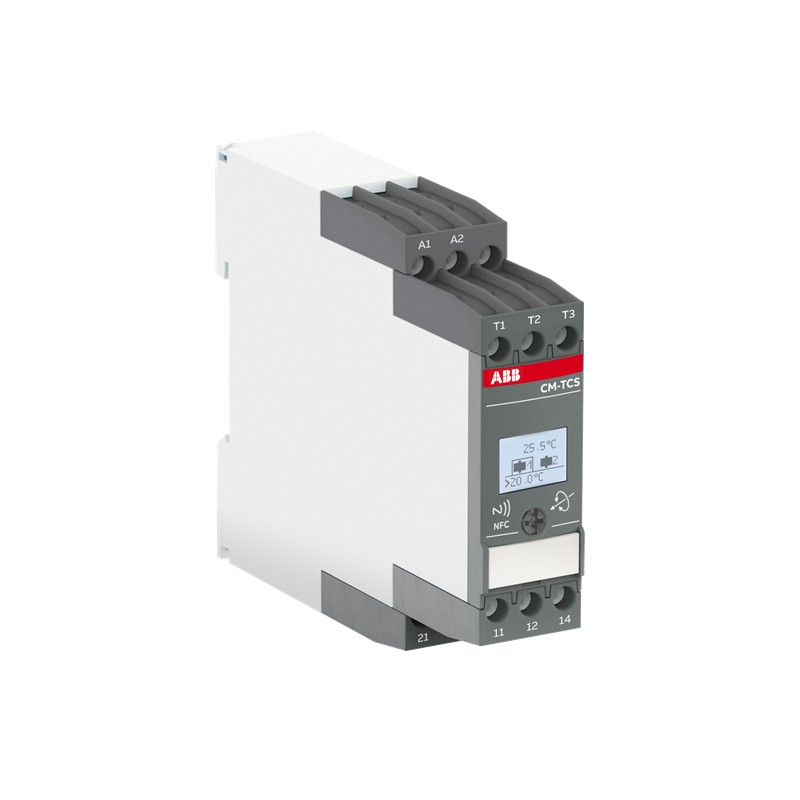

ABB 1SVR740740R0110 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SVR740740R0110 ABB Relé de temperatura 1 sensor 24-240VAC/DC

Código: 1SVR740740R0110

Fabricante: ABB

Descrição:

Relé de temperatura 1 sensor 24-240VAC/DC
CM-TCS.011P Temp. monitoring relays LCD+NFC, -200..+850°C, 24-240VAC/DC

Categorias:

  • Relés > Dispositivo de controle de temperatura
  • ABB > Relés eletrônicos

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 308,96 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Ordering
EAN4013614552748
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85364900
Popular Downloads
Ficha de dados, informação técnica2CDC112286C0201
Instruções e Manuais1SVC730690M0000
1SAC200259M0001
EPLAN Data9AAC159147_EPLAN
Dimensions
Largura Líquida do Produto22.5 mm
Altura Líquida do Produto85.6 mm
Profundidade/Comprimento Líquidos do Produto103.7 mm
Peso Líquido do Produto0.141 kg
Technical
FunctionOvertemperature monitoring
Undertemperature monitoring
Over- and undertemperature monitoring
Intervalo de medição-200 ... 850 °C
Sensor TypePT100
PTC
Bimetal Switch
NTC
PT1000
Rated Control Supply Voltage (Us)24 ... 240 V AC/DC
Frequência nominal (f)Supply Circuit 50 Hz
Supply Circuit 60 Hz
Supply Circuit DC Hz
Saída2x 1 C/O Contacts, Configurable
Tipo de terminalScrewless Terminals
Rated Operational Current AC-12 (Ie)(230 V) 4 A
Rated Operational Current AC-15 (Ie)(230 V) 3 A
Rated Operational Current DC-12 (Ie)(24 V) 4 A
Rated Operational Current DC-13 (Ie)(24 V) 2 A
Minimum Switching Capacity12 V
100 mA
Rated Impulse Withstand Voltage (Uimp)Measuring Circuit / Output Circuit 6 kV
Output Circuit 1 / Output Circuit 2 4 kV
Supply Circuit / Measuring Circuit 6 kV
Supply Circuit / Output Circuit 6 kV
Rated Insulation Voltage (Ui)Measuring Circuit / Output Circuit 600 V
Output Circuit 1 / Output Circuit 2 300 V
Supply Circuit / Measuring Circuit 600 V
Supply Circuit / Output Circuit 600 V
Grau de proteçãoHousing IP50
Terminals IP20
Overvoltage CategoryIII
Pollution Degree2
Dispositivos com proteção de curto-circuitoOutput Circuit NC - F Type Fuses 6 A
Output Circuit NO - F Type Fuses 10 A
Electrical DurabilityAC-12 100000 cycle
Mechanical DurabilityNr. Operations 30000000 cycle
Connecting CapacityFlexible with Ferrule 2x 0.5 ... 1.5 mm²
Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm²
Flexible 2x 0.5 ... 1.5 mm²
Rigid 2x 0.5 ... 1.5 mm²
Wire Stripping Length8 mm
Posição de montagem1 ... 6
Montagem na calha DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Technical UL/CSA
Maximum Operating Voltage UL/CSAOutput Circuit 300 V AC
Connecting Capacity UL/CSAFlexible 2x 18-16 AWG
Rigid 2x 20-16 AWG
Pilot Duty UL/CSAB300
Environmental
Temperatura do ar ambienteOperation -25 ... +60 °C
Storage -40 ... +85 °C
Altitude de operação máxima permissívelWithout Derating 2000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SVD981001-4501
Informação RoHS1SVD981001-4401
SCIPfd214699-d329-4a2d-9bfa-6dc067b6b37b Germany
SCIP simplificado01ce45ce-e437-4d58-9333-ef81d4d90444 Germany
1033a407-38b3-43a5-b256-dcfc90fb8273 Portugal
1ecfbe68-1937-4095-87a7-8e29439f97a4 Netherlands
26a3e065-8d97-44d2-ab52-7ff5da698c9c Germany
2da11c3d-dc2d-4aa0-9b5d-ff653563ca1a Poland
3a9b7b08-44b5-4e7c-bd48-ccc5638cecae Belgium
3ebc644e-4df3-4b16-920e-ef67017c44c2 Estonia
47c108b6-a582-4891-9866-9751196c4da7 Sweden
48ea102f-ef5e-4944-a21d-b40783484a2f France
4a78a25f-7c87-424d-91e5-3c7269299221 Belgium
4ccf62ef-d013-40f1-baa2-cd62e34d0581 Greece
52af5348-68a7-4145-b2d0-f446e736ebd1 Denmark
55d7a729-f427-4d09-b67f-c9e53a809946 Italy
619ef4f9-8320-4614-b121-bf70f2481bc7 Czech Republic
63b95598-0644-4ed4-b80c-a73bf5f6ae70 Norway
82dcbbbc-cc53-4783-99af-d5ef004dbda1 Croatia
83c11751-e910-4ea3-9c53-69f28f66323c Germany
8d1449fe-cc0b-48e9-be6d-ea1ad123e7ef Poland
b0d272e4-3195-48d1-a4bb-e6f0adb91734 Finland
c2138c6a-b51d-4348-a495-fa92703a3116 France
cc126868-305a-4b0d-ae2b-748a3427bf98 Germany
de1cfcbe-3233-4511-b2f3-8cfae362db88 Bulgaria
e8efc253-8d8c-41f5-8478-8e9a2e7969e5 Spain
ef94202f-d8d0-4ba2-ab2e-2d77369bfdb1 Hungary
f4a468ae-4cd4-41f2-a76f-5904b9b5989c Hungary
fa67b7f0-781f-459a-a357-ffcf64367afe Poland
fb52b069-0c0f-42f0-9362-a0a513ebd984 Sweden
Toxic Substances Control Act - TSCA2CMT2023-006536
ABB EcoSolutions
Environmental Product Declaration - EPD1SAC200438H0001
Certificates and Declarations
CQC CertificateCQC2018010303056014
Certificado CSAUL-CA-L140448-41-22600202-2
Declaration of Conformity - CCC2020980303000208
Declaração de conformidade -CE1SVD981086-00
Declaration of Conformity - UKCA1SVD981086-10
EU Data Act Compliance Declaration1SFC100125C0342
Certificado ULUL-US-L140448-11-22600202-2
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 197 mm
Profundidade/Comprimento da embalagem Nível 130 mm
Altura da embalagem Nível 1109 mm
Peso bruto da embalagem Nível 10.161 kg
Nível de Embalagem 1 EAN4013614552748
External Classifications and Standards
Código de classificação do objetoB
ETIM 7EC001446 - Temperature monitoring relay
ETIM 8EC001446 - Temperature monitoring relay
ETIM 9EC001446 - Temperature monitoring relay
eClassV11.0 : 27371810
UNSPSC39122331

ETIM for 1SVR740740R0110 Relés (EC001446)

Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaConexão por terminal de mola
Nome da característicaCom braçadeiras destacáveis (EF003340)
Valor da característicaNão
Nome da característicaNúmero de circuitos de medição (EF003425)
Valor da característica1
Nome da característicaPossível registo de erro (EF003423)
Valor da característicaNão
Nome da característicaPossível reinicialização externa (EF003426)
Valor da característicaNão
Nome da característicaNúmero de contatos como contato normalmente fechado (EF008255)
Valor da característica0
Nome da característicaNúmero de contatos como contato normalmente aberto (EF008256)
Valor da característica0
Nome da característicaNúmero de contatos como inversores (EF008257)
Valor da característica2
Nome da característicaFaixa de medição de temperatura (EF009788)
Valor da característica-200 °C
Nome da característicaLargura (EF000008)
Valor da característica22.5 mm
Nome da característicaAltura (EF000040)
Valor da característica85.6 mm
Nome da característicaProfundidade (EF000049)
Valor da característica103.7 mm

DATASHEET - PDF
