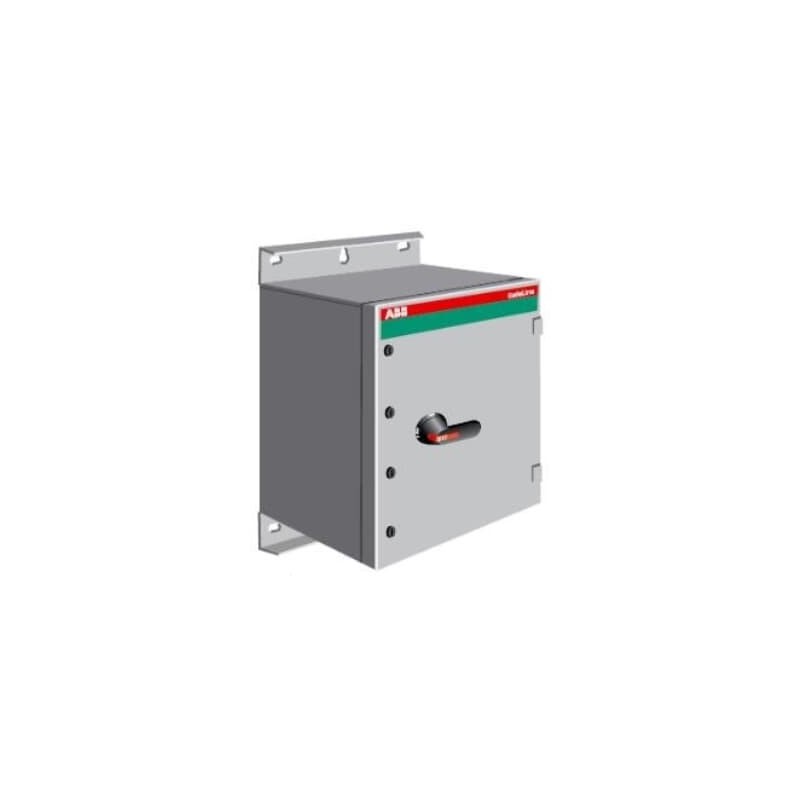

1SCA022460R9940 ABB Sezionatore in scatola OT630KAUR6TZ
1SCA022460R9940
ABB
Sezionatore in scatola OT630KAUR6TZ
OT630KAUR6TZ Safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 6983add5-e216-44f8-b6f4-a68ab79f216f Finlandia (FI) |
| SCIP semplificato | e8e780c6-bfe8-4bd5-b106-aa8d8a3a2aa7 Germania (DE) |
| e6373067-2678-4e86-9d50-6a4e1a07d5fc Svezia (SE) | |
| 8c3f0723-4e81-4dd0-a213-ab412c541a80 Bulgaria (BG) | |
| 00034f6e-0f24-4e4d-b198-22908428af30 Francia (FR) | |
| 03382530-0fa6-424e-8326-c5da158047ff Polania (PL) | |
| e3644fd3-b11f-4176-8423-7b48fd9fba9d Estonia (EE) | |
| a46652cc-24d7-4bfe-b409-40d6503539aa Paesi Bassi (Olanda) (NL) | |
| c67fa896-b859-4e7e-b9f9-315b061da1ce Portogallo (PT) | |
| 39e591d1-a8df-4923-a2b2-db270541b50b Grecia (GR) | |
| 65bad011-bfdd-4a03-8e56-a7619ece0d4c Ungheria (HU) | |
| f63ab365-97b7-4532-a8b0-a1dda09929b4 Belgio (BE) | |
| 31adf7d8-b125-4e4e-9f37-919e968588bd Spagna (ES) | |
| 9685e1d0-77eb-4e09-a4cd-3500de0a0ef6 Ungheria (HU) | |
| 3b9c5871-52c1-482b-b535-af8f19a88158 Germania (DE) | |
| f3129f9e-0ea4-42d1-ae15-28298289487a Svezia (SE) | |
| 7476a1e8-a301-4347-9509-b6d7fd1746ad Francia (FR) | |
| 1a577843-02f1-408a-8383-7c053d67f313 Germania (DE) | |
| 66600d34-4bd8-44a4-9377-6b5034985a2d Germania (DE) | |
| e196c6fd-e38e-4023-83fa-0af20f83b7ae Polania (PL) | |
| 3a54667c-b171-44b8-b29d-e45ab70d0eec Norvegia (NO) | |
| 3bf312e4-f34a-4f7a-8453-83be36e578a6 Croazia (HR) | |
| 9c79385c-085a-4357-88d7-ad61d70ae4e0 Repubblica Ceca (CZ) | |
| f4cc169e-a136-4558-a8de-19ff1ea471fa Polania (PL) | |
| c941abc3-9dad-4467-a9b3-4bb5e4b0795d Belgio (BE) | |
| 2168ad6f-4b06-48d7-b0b0-4493cf483b22 Italia (IT) | |
| 4e4101a0-b417-4d4d-b9f5-d417090b9c5d Germania (DE) | |
| c11ab6d0-02a6-4cb9-8a4e-b9d48fc6015e Danimarca (DK) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340016M0005 |
| Disegni meccanici | OTKM108033PBL8R.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 800 mm |
| Altezza prodotto | 1000 mm |
| Profondità prodotto | 330 mm |
| Peso netto prodotto | 39.8 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 815 mm |
| Profondità imballo livello 1 | 1310 mm |
| Altezza imballo livello 1 | 425 mm |
| Peso lordo imballo livello 1 | 46 kg |
| EAN imballo livello 1 | 6417019144177 |
| Dati tecnici | |
| Posizione entrata cavo | Bottom/Bottom |
| Uscite cavi per lato | Blank / 8xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Colore | RAL7032 |
| Sezioni dei cavi-circuito principale | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 8pc,25 ... 120 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 570 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Steel sheet |
| Handle Color | Nero |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 4 NO, 4 NC |
| Contatti ausiliari montati | 4 NO, 2 NC |
| Neutral Type | No Neutral Terminal |
| Numero di contatti ausiliari NC | 2 |
| Numero di contatti ausiliari NA | 4 |
| Numero di poli | 6P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Bottom In - Bottom Out |
| Posizione dei terminali PE | Bottom In - Bottom Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 25 W |
| Corrente nominale di cortocircuito condizionale (Inc) | 90 kA |
| Tensione nominale di isolamento (Ui) | 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 315 kW |
| (500 V) 400 kW | |
| (690 V) 560 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 80 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 20 kA |
| Cacciavite raccomandato | Circuito Principale M12 |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 75 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M12 |
| Coppia di serraggio | Circuito Principale 75 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340029D2704 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3642851 |
| E-Number (Sweden) | 3135050 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 570 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 570 A |
| resistenza a corrente di breve durata Icw (EF007050) | 20 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 315 kW |
| potenza di interruzione a 400 V (EF009166) | 315 kW |
| numero di poli (EF001391) | 6 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 2 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 4 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
