Vergrößern

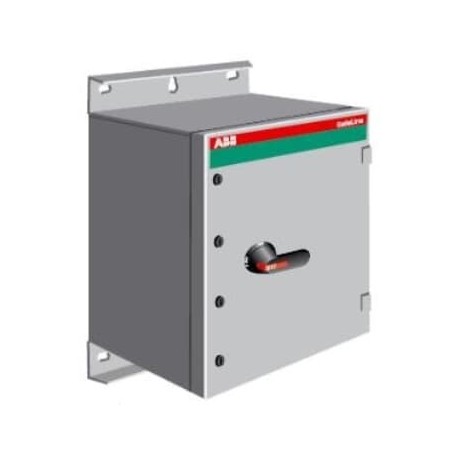

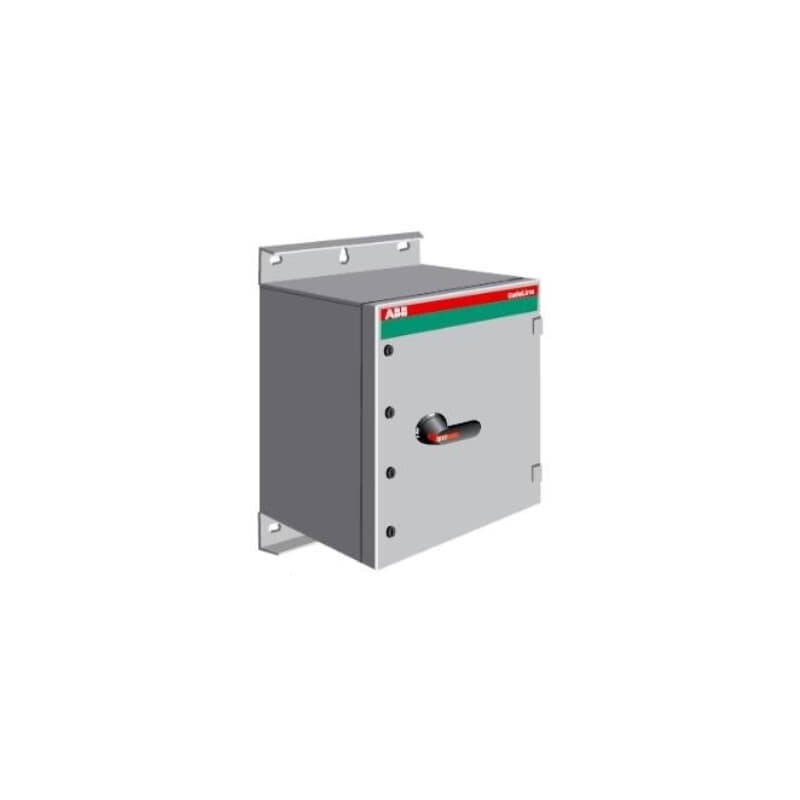

1SCA022460R9940 ABB Boxtrennschalter OT630KAUR6TZ
1SCA022460R9940
ABB
Boxtrennschalter OT630KAUR6TZ
Sicherheitsschalter im Stahlblechgehäuse 6-polig 315 kW 400 V mit schwarzem Griff, IP65 Einführung unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 6983add5-e216-44f8-b6f4-a68ab79f216f Finnland (FI) |
| Vereinfachtes SCIP | e8e780c6-bfe8-4bd5-b106-aa8d8a3a2aa7 Deutschland (DE) |
| e6373067-2678-4e86-9d50-6a4e1a07d5fc Schweden (SE) | |
| 8c3f0723-4e81-4dd0-a213-ab412c541a80 Bulgarien (BG) | |
| 00034f6e-0f24-4e4d-b198-22908428af30 Frankreich (FR) | |
| 03382530-0fa6-424e-8326-c5da158047ff Polen (PL) | |
| e3644fd3-b11f-4176-8423-7b48fd9fba9d Estland (EE) | |
| a46652cc-24d7-4bfe-b409-40d6503539aa Niederlande (NL) | |
| c67fa896-b859-4e7e-b9f9-315b061da1ce Portugal (PT) | |
| 39e591d1-a8df-4923-a2b2-db270541b50b Griechenland (GR) | |
| 65bad011-bfdd-4a03-8e56-a7619ece0d4c Ungarn (HU) | |
| f63ab365-97b7-4532-a8b0-a1dda09929b4 Belgien (BE) | |
| 31adf7d8-b125-4e4e-9f37-919e968588bd Spanien (ES) | |
| 9685e1d0-77eb-4e09-a4cd-3500de0a0ef6 Ungarn (HU) | |
| 3b9c5871-52c1-482b-b535-af8f19a88158 Deutschland (DE) | |
| f3129f9e-0ea4-42d1-ae15-28298289487a Schweden (SE) | |
| 7476a1e8-a301-4347-9509-b6d7fd1746ad Frankreich (FR) | |
| 1a577843-02f1-408a-8383-7c053d67f313 Deutschland (DE) | |
| 66600d34-4bd8-44a4-9377-6b5034985a2d Deutschland (DE) | |
| e196c6fd-e38e-4023-83fa-0af20f83b7ae Polen (PL) | |
| 3a54667c-b171-44b8-b29d-e45ab70d0eec Norwegen (NO) | |
| 3bf312e4-f34a-4f7a-8453-83be36e578a6 Kroatien (CR) | |
| 9c79385c-085a-4357-88d7-ad61d70ae4e0 Tschechische Republik (CZ) | |
| f4cc169e-a136-4558-a8de-19ff1ea471fa Polen (PL) | |
| c941abc3-9dad-4467-a9b3-4bb5e4b0795d Belgien (BE) | |
| 2168ad6f-4b06-48d7-b0b0-4493cf483b22 Italien (IT) | |
| 4e4101a0-b417-4d4d-b9f5-d417090b9c5d Deutschland (DE) | |
| c11ab6d0-02a6-4cb9-8a4e-b9d48fc6015e Dänemark (DK) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340016M0005 |
| Mechanische Zeichnungen | OTKM108033PBL8R.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 800 mm |
| Höhe (Netto-Abmessung) | 1000 mm |
| Tiefe (Netto-Abmessung) | 330 mm |
| Nettogewicht | 39.8 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 815 mm |
| Länge Verpackungseinheit 1 | 1310 mm |
| Höhe Verpackungseinheit 1 | 425 mm |
| Bruttogewicht Verpackungseinheit 1 | 46 kg |
| EAN Verpackungseinheit 1 | 6417019144177 |
| Technische Daten | |
| Position der Kabeleinführung | unten/unten |
| Kabeldurchführungen pro Seite | Blank / 8xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Farbe | kieselgrau |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 12 mm |
| PE-Schraubklemme 8pc,25 ... 120 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 570 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Stahlblech |
| Grifffarbe | schwarz |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 4 NO, 4 NC |
| Angebaute Hilfskontakte | 4 NO, 2 NC |
| Neutralleitertyp | kein Neutralleiteranschluss |
| Anzahl Hilfskontakte Öffner | 2 |
| Anzahl Hilfskontakte Schließer | 4 |
| Anzahl Pole | 6P |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang unten - Abgang unten |
| Position der PE-Klemmen | Zugang unten - Abgang unten |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 25 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 90 kA |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 315 kW |
| (500 V) 400 kW | |
| (690 V) 560 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 80 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 20 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M12 |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 75 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M12 |
| Anzugsdrehmoment | Hauptstromkreis 75 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340029D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3642851 |
| E-Nummer (Schweden) | 3135050 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsbetriebsspannung (EF001435) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 570 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 570 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 20 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 315 kW |
| Schaltleistung bei 400 V (EF009166) | 315 kW |
| Polzahl (EF001391) | 6 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 2 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 4 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
