ABB 1SCA022460R9940 1SCA022460R9940 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

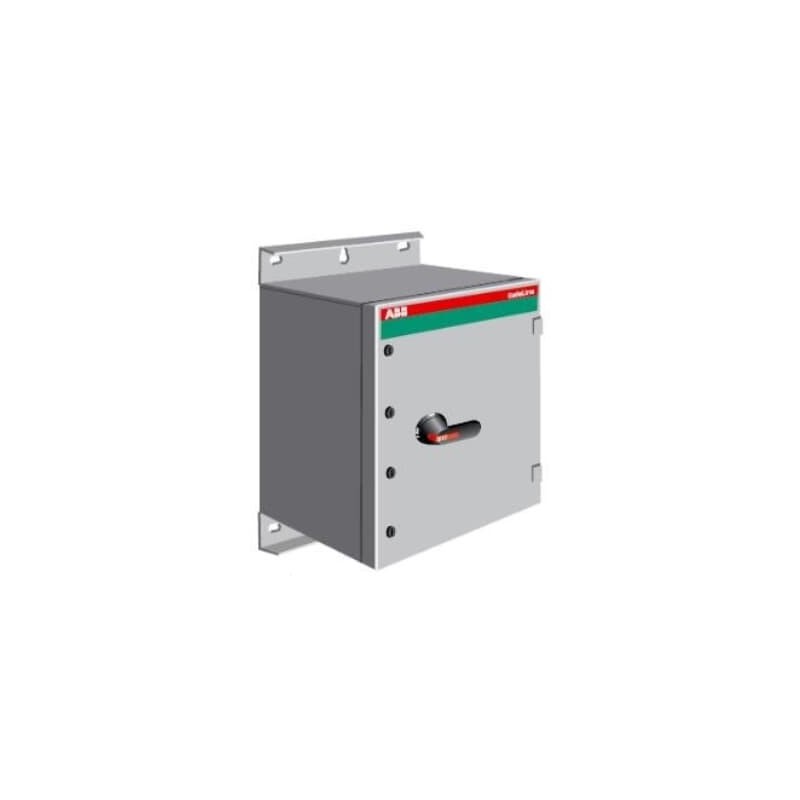

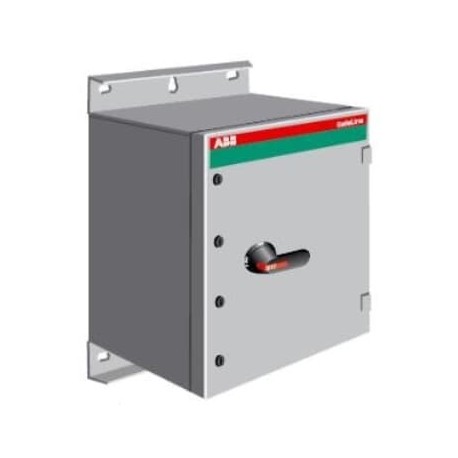

1SCA022460R9940 ABB Int. Sectionneur en boîte OT630KAUR6TZ

Référence: 1SCA022460R9940

Fabricant: ABB

Description:

Int. Sectionneur en boîte OT630KAUR6TZ
OT630KAUR6TZ Safety switch

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 4.754,57 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP6983add5-e216-44f8-b6f4-a68ab79f216f Finland
SCIP simplifiée8e780c6-bfe8-4bd5-b106-aa8d8a3a2aa7 Germany
e6373067-2678-4e86-9d50-6a4e1a07d5fc Sweden
8c3f0723-4e81-4dd0-a213-ab412c541a80 Bulgaria
00034f6e-0f24-4e4d-b198-22908428af30 France
03382530-0fa6-424e-8326-c5da158047ff Poland
e3644fd3-b11f-4176-8423-7b48fd9fba9d Estonia
a46652cc-24d7-4bfe-b409-40d6503539aa Netherlands
c67fa896-b859-4e7e-b9f9-315b061da1ce Portugal
39e591d1-a8df-4923-a2b2-db270541b50b Greece
65bad011-bfdd-4a03-8e56-a7619ece0d4c Hungary
f63ab365-97b7-4532-a8b0-a1dda09929b4 Belgium
31adf7d8-b125-4e4e-9f37-919e968588bd Spain
9685e1d0-77eb-4e09-a4cd-3500de0a0ef6 Hungary
3b9c5871-52c1-482b-b535-af8f19a88158 Germany
f3129f9e-0ea4-42d1-ae15-28298289487a Sweden
7476a1e8-a301-4347-9509-b6d7fd1746ad France
1a577843-02f1-408a-8383-7c053d67f313 Germany
66600d34-4bd8-44a4-9377-6b5034985a2d Germany
e196c6fd-e38e-4023-83fa-0af20f83b7ae Poland
3a54667c-b171-44b8-b29d-e45ab70d0eec Norway
3bf312e4-f34a-4f7a-8453-83be36e578a6 Croatia
9c79385c-085a-4357-88d7-ad61d70ae4e0 Czech Republic
f4cc169e-a136-4558-a8de-19ff1ea471fa Poland
c941abc3-9dad-4467-a9b3-4bb5e4b0795d Belgium
2168ad6f-4b06-48d7-b0b0-4493cf483b22 Italy
4e4101a0-b417-4d4d-b9f5-d417090b9c5d Germany
c11ab6d0-02a6-4cb9-8a4e-b9d48fc6015e Denmark
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels1SCC340016M0005
Dessins mécaniquesOTKM108033PBL8R.stp
Environnemental
Degré de protectionacc. to IEC 60529 IP65
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363090
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit800 mm
Hauteur nette du produit1000 mm
Profondeur/longueur nette du produit330 mm
Poids net du produit39.8 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1815 mm
Profondeur/Longueur du niveau d’emballage 11310 mm
Hauteur du niveau d’emballage 1425 mm
Poids brut du colis niveau 146 kg
Code EAN du niveau d’emballage 16417019144177
Technique
Position d'entrée du câbleBottom/Bottom
Sorties de câbles par côtéBlank / 8xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
CouleurRAL7032
Capacité de connexion du circuit principalHole Diameter 12 mm
Screw Clamp / PE Terminal 8pc,25 ... 120 mm²
Courant thermique conventionnel (Ithe)Fully Enclosed 570 A
Degré de protectionacc. to IEC 60529 IP65
Matériau du boîtierSteel sheet
Couleur de la poignéeNoir
Type de poignéePistol handle
Indice de résistance aux chocsHousing IK09
Nombre maximal de contacts auxiliaires montés4 NO, 4 NC
Contacts auxiliaires montés4 NO, 2 NC
Type neutreNo Neutral Terminal
Nombre de contacts auxiliaires NC2
Nombre de contacts auxiliaires NO4
Nombre de pôles6P
Degré de pollution3
Position des terminaux de ligneBottom In - Bottom Out
Position des bornes PEBottom In - Bottom Out
Perte de puissanceat Rated Operating Conditions per Pole 25 W
Courant de court-circuit conditionnel nominal (Inc)90 kA
Tension d'isolement nominale (Ui)750 V
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 570 A
(500 V) 570 A
(690 V) 570 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 570 A
(500 V) 570 A
(690 V) 570 A
Puissance nominale de fonctionnement AC-23A (Pe)(380 ... 415 V) 315 kW
(500 V) 400 kW
(690 V) 560 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(1000 V AC) 80 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 20 kA
Tournevis recommandéCircuit principal M12
NormesIEC 60947-1, -3
Couple de serrageCircuit principal 75 N·m
Technique UL/CSA
Tournevis recommandéCircuit principal M12
Couple de serrageCircuit principal 75 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC340029D2704
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE4. Equipement large (Dimensions supérieures à 50 cm)
Numéro E (Finlande)3642851
Numéro E (Suède)3135050

ETIM for 1SCA022460R9940 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique750 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique570 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique570 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique570 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique20 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique315 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique315 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique6
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueMontage au sol (EF025108)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueAvec un câblage préparé (EF016444)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique800 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique1000 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique330 mm

FICHE TECHNIQUE - PDF
