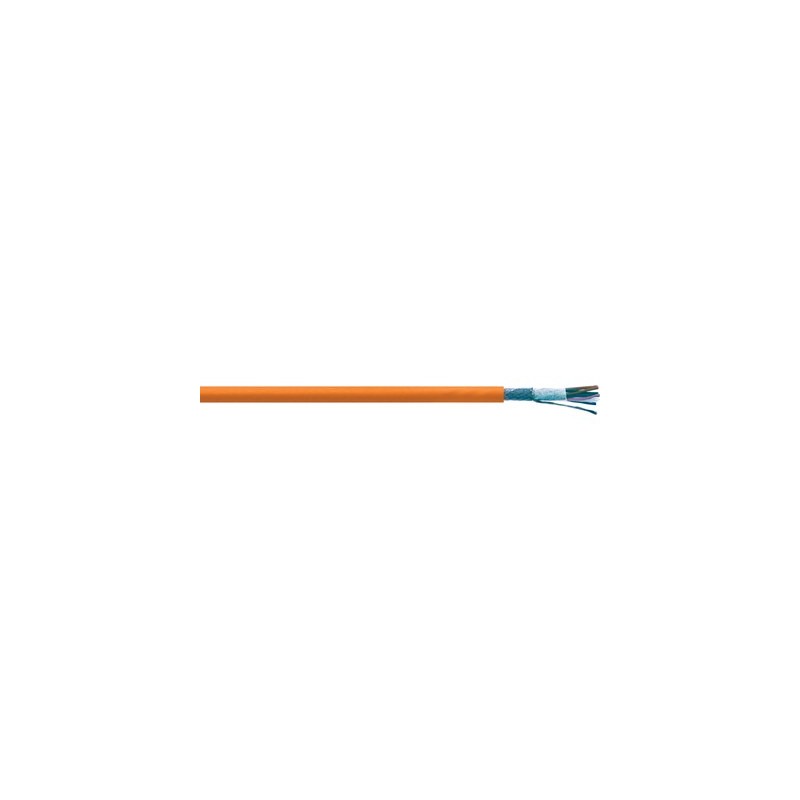

7072400 SERVO LK INX-0209 4X2X0,25+2X1 LAPP Câble pour moteur et encodeur/résolveur certifié

Avantages

• Accélère le déroulement et accroît ainsi le rendement des machines
• La certification multi standard permet de réduire les coûts
• Durée de vie accrue en conditions d'utilisation difficiles grâce à sa gaine extérieure en PUR
• Résistant au contact avec la plupart des lubrifiants à base d'huiles minérales, des acides dilués, des solutions alcalines aqueuses et d'autres produits chimiques

Applications

• Câble de raccordement entre le servocontrôleur et le codeur/résolveur
• Câble de raccordement entre le servocontrôleur et le moteur
• Conçu particulièrement pour les parties humides des machines-outils et des lignes de transfert
• Chaînes d'assemblage et de fabrication ainsi que sur toutes sortes de machines

Particularités

• Conçu pour 5 millions de cycles de flexion en alternance
• Pour des distances horizontales allant jusqu'à 100m
• Résistant à l'abrasion et au cisaillement, sans halogène, résistant aux huiles
• Non-propagateur de la flamme selon IEC 60332-1-2 & CSA FT1

Homologations / références de la norme

• Câble d'alimentation :UL Style 20234, CSA AWM I/II A/B
• Câble de signal :UL Style 20236, CSA AWM I/II A/B
• UL File No. E63634
• Pour l'utilisation en chaîne porte-câbles: se référer au guide d'assemblage de l'annexe T3

Constitution du produit

• Selon le standard INDRAMAT®INK (également disponible en versions équipées, IKS et IKG)
• Isolation : TPE
• Se référer à la fiche technique pour plus de détails
• Tresse de blindage en cuivre étamé
• Gaine extérieure PUR, orange (RAL 2003)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• Voir les détails sur la fiche technique

Constitution de l'âme

• À brins superfins selon IEC 60228 Cl. 6

Rayon de courbure minimum

• Câble d'alimentation :
  Fixe : 4 x diamètre extérieur
  Utilisation mobile : 7,5 x diamètre extérieur
• Câble de signal :
  Fixe : 5 x diamètre extérieur
  Utilisation mobile : 10 x diamètre extérieur

Tension nominale

• Câble d'alimentation :
  - Conducteurs d'alimentation :U₀/U 600/1000 V (IEC)1000 V (UL/CSA)
  - Conducteur de contrôle/commande :250 V AC (IEC)1000 V (UL/CSA)
• Câble de signal: 300 V (IEC), 300 V (UL/CSA)

Tension d'essai

• Câble d'alimentation :
  conducteurs d'alimentation : 4000 V
  conducteurs de contrôle/commande : 2000 V
• Câble de signal : 500 V

Conducteur de protection

• G = avec conducteur de protection V/J

Plage de température

• En utilisation mobile : -30°C à +80°C
• Pose fixe : -50°C à +80°C

Cycles de flexion & paramètres d’utilisation

• 5 Millions de cycles
