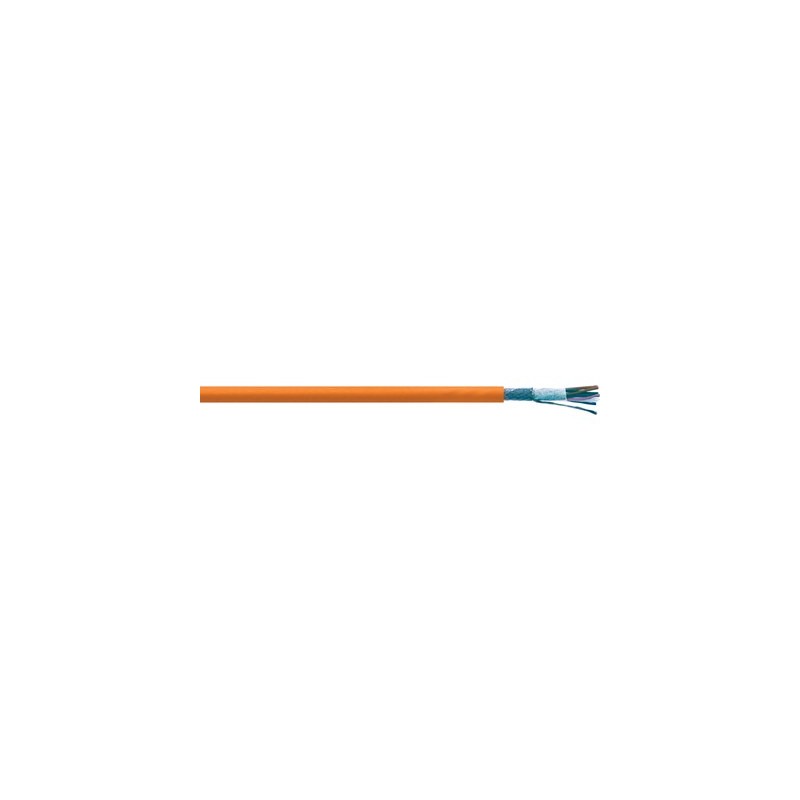

7072400 SERVO LK INX-0209 4X2X0,25+2X1 LAPP Cabos de motor e resolver/encoder certificados

Vantagens

• Possibilita mais velocidade e acelerações o que aumenta a rentabilidade das máquinas
• Certificação Multi-padrão reduz variedades de peças e reduz custos
• Maior durabilidade sob condições adversas graças ao robusto revestimento externo de PUR
• Resistente em contato com muitos lubrificantes à base de óleo mineral, ácidos diluídos, soluções alcalinas aquosas e outros fluidos químicos

Âmbitos de aplicação

• Cabo de conexão entre o servo-regulador e o encoder / resolver
• Cabo de conexão entre o servo-regulador e o motor
• Especialmente em áreas úmidas de máquinas de usinagem e linhas de transferência
• Linhas de montagem, linhas de produção, em todos os tipos de máquinas

Características do produto

• Designed for 5 million alternating bending cycles
• Para trajetos horizontais de até 100 m
• Resistente ao desgaste e ao corte, livre de halogênio, resistente ao óleo
• Retardante de chama de acordo com IEC 60332-1-2 & CSA FT1

Referências às normas / Aprovações

• Cabos de alimentação:
  UL tipo 20234
• Cabos de sinal:
  UL tipo 20236
• UL File No. E63634
• Para uso em esteiras porta cabos: Por favor cumprir com a orientação de montagem no Apênce T3

Projeto do produto

• De acordo com a norma INDRAMAT®INK (também adequado para versões pré-montadas, IKS e IKG).
• Isolação do condutor de TPE
• Consulte a folha de dados para obter mais detalhes
• Trança de cobre estanhado
• Revestimento em poliuretano (PUR), laranja (RAL 2003)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrição de classe ETIM 5.0: Cabo de controle

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000104
• Descrição da classe ETIM 6.0: Cabo de controle

Cód. ident. cond.:

• Details see datasheet

Projeto do condutor

• Fios extrafinos de acordo com EMC 60228 Classe 6

Raio de flexão mínimo

• Cabo de alimentação:
  instalação fixa: 4 x diâmetro externo
  para o uso flexível: 7,5 x diâmetro externo
• Cabos de sinal:
  instalação fixa: 5 x diâmetro externo
  para o uso flexível: 10 x D

Tensão nominal

• Power cable:- Power cores:U₀/U 600/1000 V (IEC)1000 V (UL/CSA)- Control cores:250 V AC (IEC)1000 V (UL/CSA)
• Signal cables:300 V (IEC), 300 V (UL/CSA)

Tensão de ensaio

• Cabo de potência:Condutores de potência: 4000 V Condutores de controle: 2000 V
• Cabos de sinal: 500 V

Condutor de proteção

• G = com condutor de proteção verde/amarelo

Faixa de temperatura

• Com flexão: -30°C até +80°C
• Instalação fixa: -50°C a +80°C

Ciclos de flexão & parâmetros de utilização

• 5 mi ciclos
