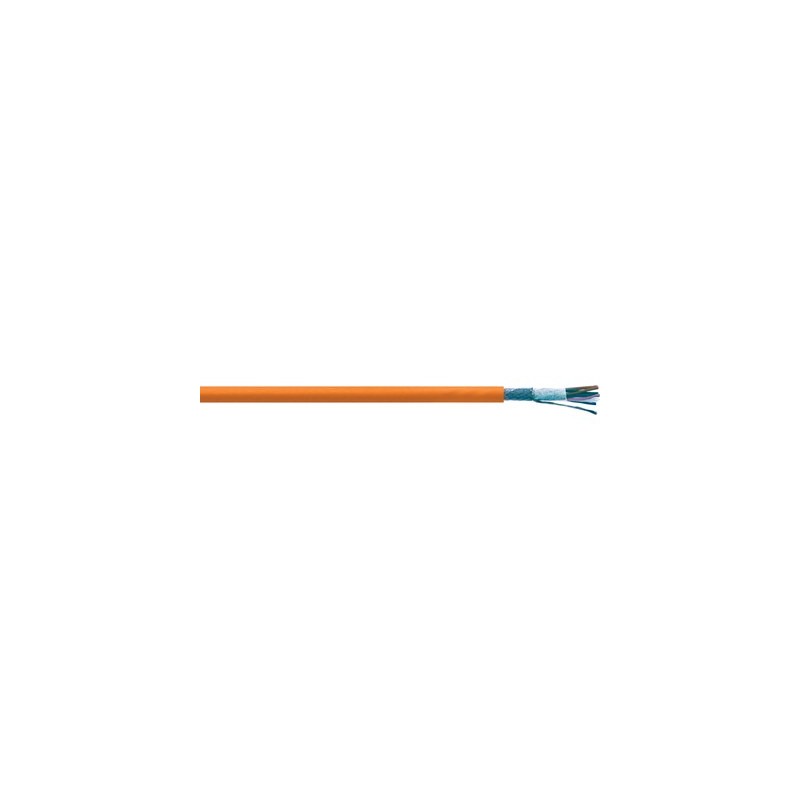

LAPP 7072400 7072400 SERVO LK INX-0209 4X2X0,25+2X1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

7072400 SERVO LK INX-0209 4X2X0,25+2X1 LAPP Cavi per servomotori e resolver/encoder certificato

Riferimento: 7072400

Numero di catalogo: SERVO LK INX-0209 4X2X0,25+2X1

Produttore: LAPP

Descrizione:

Cavi per servomotori e resolver/encoder - certificato
Cavi Servo conformi allo standard INDRAMAT® INK

Categorie:

  • cavi/conduttori > cavo dati e comunicazione
  • LAPP > ÖLFLEX-SERVO cavo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de LAPP

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Vai al prodotto alternativo:00369150036915

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Cavi per servomotori e feedback conformi allo standard INDRAMAT® per applicazioni di catene portacavi dinamiche, certificati UL/CSA AWM

  • Collegamento tra drives e servomotori
  • Guaina esterna in PUR
  • Conforme ai requisiti EMC

Vantaggi

  • Consente sequenze di movimento più rapide e aumenta quindi l'efficienza delle macchine
  • La certificazione multi-standard semplifica la gestione e riduce i costi
  • Accresciuta durata anche in condizioni particolarmente difficili grazie alla guaina esterna in PUR
  • Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche

Applicazione

  • Cavo di collegamento tra azionamento e encoder/resolver
  • Cavo di collegamento tra l'azionamento e il motore
  • Per zone bagnate di macchine utensili e linee di transfer
  • Catene di montaggio, linee di produzione e macchinari industriali di vario genere

Caratteristiche del prodotto

  • Progettato per resistere a 5 milioni di cicli di piegatura
  • Per lunghezze di traslazione fino a 100 m (orizzontali)
  • Resistente all'usura e alle abrasioni, privo di alogeni, resistente agli oli
  • Autoestinguente secondo IEC 60332-1-2 e CSA FT1

Riferimenti normativi/approvazioni

  • Cavi di potenza:UL Style 20234, CSA AWM I/II A/B
  • Cavi di segnale:UL Style 20236, CSA AWM I/II A/B
  • UL File No. E63634
  • Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

Costruzione

  • Secondo gli standard INDRAMAT® INK (adatto anche alle versione pre-assemblate, IKS e IKG)
  • Isolamento del conduttore in TPE
  • Vedere il datasheet per ulteriori dettagli
  • Schermatura in calza di rame stagnato
  • Guaina in poliuretano (PUR), arancione (RAL 2003)

Classificazione ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

  • Vedere i datasheets per i dettagli

Cordatura conduttori

  • Fili sottili secondo IEC60228 classe 6

Raggio minimo di curvatura

  • Cavi di potenza:
    posa fissa: 4 x diametro esterno
    posa mobile: 7,5 x diametro esterno
  • Cavi di segnale:
    posa fissa: 5 x diametro esterno posa
    mobile: 10 x diametro esterno

Tensione Nominale (V)

  • Cavi di potenza:- Conduttori di comando:U0/U 600/1000 V (IEC)1000 V (UL/CSA)- Conduttori di controllo:250 V AC (IEC)1000 V (UL/CSA)
  • Cavi di segnale:300 V (IEC), 300 V (UL/CSA)

Tensione di prova

  • Cavo di potenza:
    Conduttori di potenza: 4000 V
    Conduttori di controllo: 2000 V
  • Cavi di segnale: 500 V

Conduttore di terra

  • G = con conduttore giallo/verde

Campo di temperatura

  • Posa mobile: da -30°C a +80°C
  • Posa fissa: da -50°C a +80°C

Cicli di flessione e parametri di utilizzo

  • 5 milioni di cicli
