1020044 LAPP ÖLFLEX SERVO 719 CY 4G1+ (2x1,0)

Avantages

• Convient pour une utilisation avec les gammes de servomoteurs des principaux fabricants d’entraînements
• Longueurs d’installation de câbles plus longues grâce à la conception de câbles à faible capacité mutuelle
• La certification multi-normes réduit les variétés de pièces et réduit les coûts
• Installations peu encombrantes et légères grâce aux petits diamètres de câbles
• Le tressage de cuivre filtre le câble contre
  interférences électromagnétiques

Plage d’applications

• Câble de connexion entre le servocontrôleur et le moteur
• Pour une utilisation statique et parfois flexible
• Ingénierie d’usine
• Machines industrielles et machines-outils
• Machines d’impression

Caractéristiques du produit

• Faible capacité
• Inflammabilité:
  UL/CSA : VW-1, FT1
  CEI/EN: 60332-1-2
• Résistant à l’huile
• Conforme à la norme EMC

Références aux normes / Approbations

• États-Unis : UL AWM Style 2570
  Canada : cUL AWM Style I/II A/B FT1
• No de fichier UL E63634

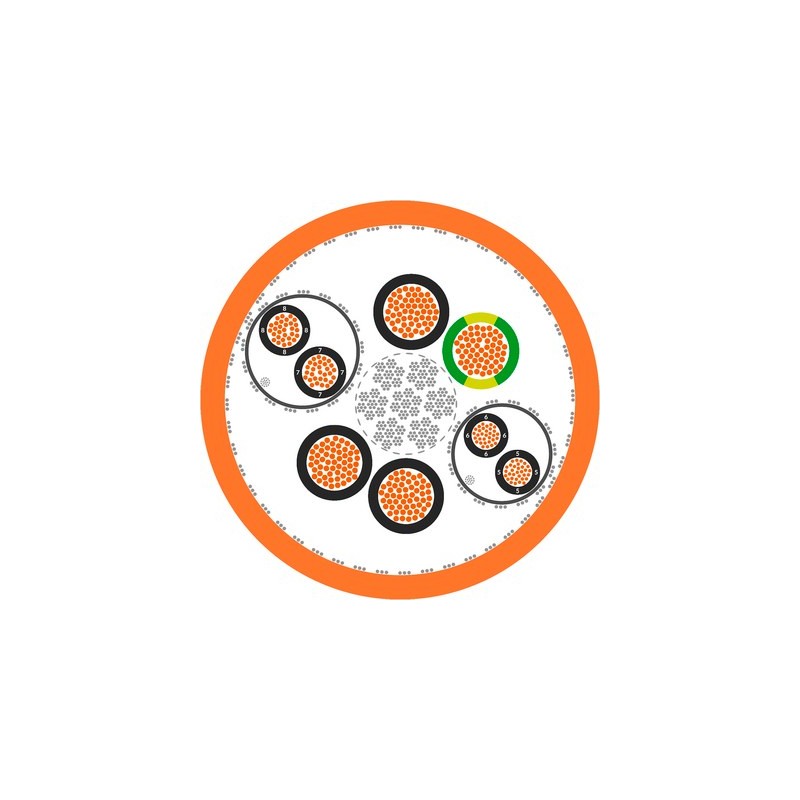

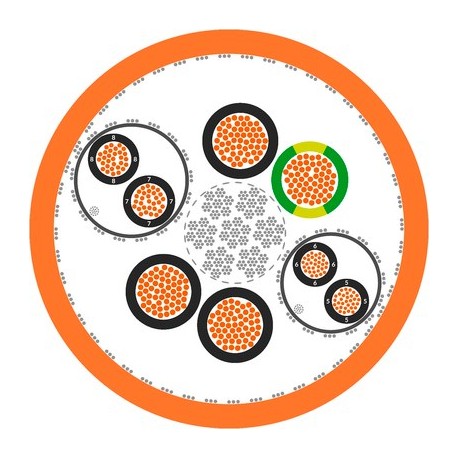

Maquillage du produit

• Conducteur en cuivre nu à fil fin
• Isolation du noyau: polypropylène (PP)
• Conception individuelle en fonction de l’article:
  Noyaux d’alimentation sans ou avec une ou deux paires de noyaux de commande blindés individuellement torsadées ensemble en courtes longueurs de pose;
  Noyaux de puissance avec triplet de noyau de contrôle torsadés ensemble en courtes longueurs de pose
• Tressage d’écran en cuivre étamé
• Gaine extérieure en PVC, orange (RAL 2003)

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000104
• ETIM 5.0 Class-Description: Câble de commande

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000104
• ETIM 6.0 Class-Description: Câble de commande

Code d’identification de base

• Noyaux d’alimentation: noir avec marquage U / L1 / C / L +; V/L2; W/L3/D/L-; Conducteur de protection GN/YE
• Versions à paire unique: conception individuelle en fonction de l’élément noir; blanc ou brun; blanc
  Versions à double appariement: noir avec les chiffres blancs 5; 6; 7; 8
  Paires de 0,34 mm² : WH/BN/GN/YE
  Triplet: noir avec les chiffres blancs 1; 2; 3

Échouage de conducteur

• Fil fin selon VDE 0295 Classe 5/ IEC 60228 Classe 5

Rayon de pliage minimal

• Flexion occasionnelle: 15 x diamètre extérieur
• Installation fixe: 6 x diamètre extérieur

Tension nominale

• Cœurs d’alimentation et cœurs de contrôle :
  IEC U0/U : 600/1000 V
• UL & CSA : 1000 V

Tension d’essai

• Noyau/Noyau: 4 kV
• Noyau / Écran: 4 kV

Conducteur de protection

• G = avec conducteur de protection GN-YE

Plage de température

• Flexion occasionnelle:
  -5°C à +70°C (UL : +80°C)
  Installation fixe : -40°C à +80°C
