Ver más grande

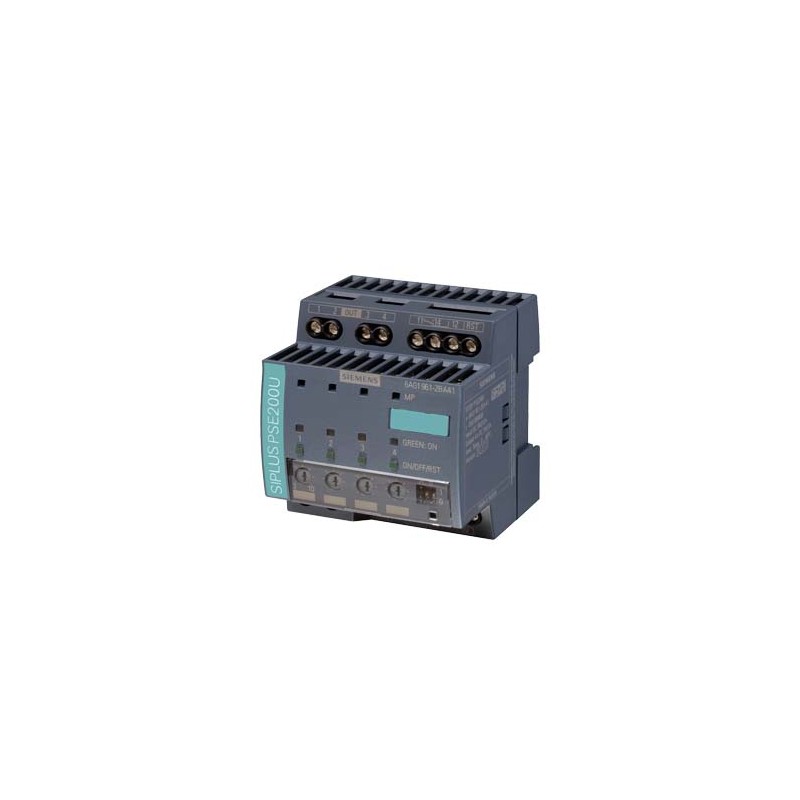

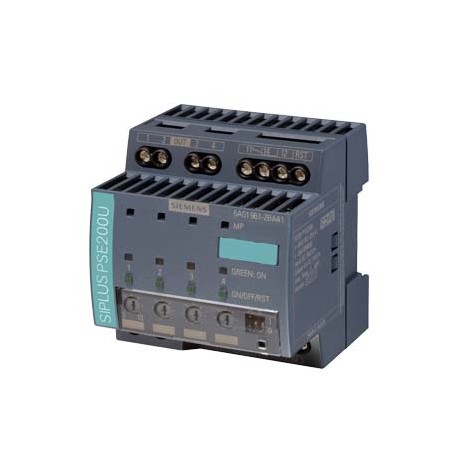

6AG1961-2BA41-7AA0 SIEMENS SIPLUS PS PSE200U 10A con revestimiento conformado basado en 6EP1961-2BA41 . Módu..
6AG1961-2BA41-7AA0
SIEMENS
SIPLUS PS PSE200U 10 A basado en 6EP1961-2BA41 con revestimiento conformado, –25…+70 °C, módulos SELECTIVITY de 4 canales 4 canales, entrada: 24 V DC salida: 24 V DC/10 A intensidad de salida por canal ajustable 3-10 con aviso de estado por canal
AUTOMATIZACIÓN > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS
Más vendidos
▲Más Información
▲ETIM: EC002584 - Accesorios para controladores
| Valor | Unidad | |
|---|---|---|
| Tipo de accesorios mecánicos (EF005994) | - | |
| Tipo de accesorios eléctricos (EF005722) | - |
| SIPLUS PS PSE200U 10A | ||
| SIPLUS PS PSE200U 10A con revestimiento conformado basado en 6EP1961-2BA41 . Módulos SELECTIVITY de 4 canales 4 canales Entrada: 24 V DC Salida: 24 V DC/10 A intensidad de salida por canal ajustable 3-10 con aviso de estado por canal | ||
| Entrada | ||
| Forma de la red de alimentación | Tensión continua regulada | |
| Tensión de alimentación / con DC / valor nominal | 24 V | |
| Tensión de entrada / con DC | 22 ... 30 V | |
| Capacidad de sobrecarga en caso de sobretensión | 35 V | |
| Corriente de entrada / con valor nominal de la tensión de entrada 24 V / valor nominal | 40 A | |
| Salida | ||
| Forma de curva de la tensión / en salida | Tensión continua regulada | |
| Fórmula de tensión de salida | Ue - aprox. 0,2 V | |
| tolerancia total relativa / de la tensión / Observación | Según la tensión de entrada de alimentación | |
| Número de salidas | 4 | |
| Intensidad de salida / hasta 60 °C / por salida / valor asignado | 10 A | |
| Valor de respuesta ajustable para corriente / del disparador de sobrecarga dependiente de la corriente | 3 ... 10 A | |
| Tipo de ajuste del valor de respuesta | Mediante potenciómetro | |
| Propiedad del producto | ||
| ● conexión en paralelo de salidas | No | |
| ● conexión en paralelo de equipos | Sí | |
| Tipo de conexión de las salidas | Conexión simultánea de todas las salidas tras arranque de la tensión de alimentación > 20 V, tiempo de retardo de 25 ms, 100 ms o ajustable "con optimización en función de la carga" mediante interruptor DIP para conexión secuencial | |
| Rendimiento | ||
| Rendimiento [%] | 99 % | |
| Pérdidas [W] / con valor nominal de la tensión de salida / con valor nominal de la intensidad de salida / típico | 10 W | |
| Característica de desconexión por salida | ||
| Característica de maniobra | ||
| ● de la desconexión por sobrecorriente | Ia = 1,0 ... 1,5 x valor de ajuste, desconexión tras aprox. 5 s | |
| ● de limitación de intensidad | Ia = 1,5 x valor de ajuste, desconexión tras 100 ms (valor típico) | |
| ● de desconexión inmediata | Ia > valor de ajuste y Ue < 20 V, desconexión tras aprox. 0,5 ms | |
| Intensidad residual con desconexión / típico | 1 mA | |
| Tipo de reposición | mediante pulsador por salida | |
| Función RESET remoto | Entrada de 24 V sin aislamiento galvánico (nivel de señal alto con > 15 V) | |
| Protección y vigilancia | ||
| Tipo de protección / en entrada | 15 A por salida (no accesible) | |
| Tipo de display / para funcionamiento normal | LED tricolor por salida: LED verde para "Salida activada", LED amarillo para "Salida desconectada manualmente", LED rojo para "Salida desconectada por sobreintensidad" | |
| Tipo de contacto / para función de señalización | Estado de salida de señal (señal Impulso/Pausa evaluable con bloque de función Simatic) | |
| Seguridad | ||
| Aislamiento galvánico / entre entrada y salida al desconectar | No | |
| Norma / para seguridad | conforme a EN 60950-1 y EN 50178 | |
| Clase de protección del material | Clase III | |
| Grado de protección IP | IP20 | |
| Homologaciones | ||
| Certificado de aptitud | ||
| ● Marcado CE | Sí | |
| CEM | ||
| Norma | ||
| ● para emisión de perturbaciones | EN 55022 clase B | |
| ● para inmunidad a perturbaciones | EN 61000-6-2 | |
| condiciones ambientales | ||
| Temperatura ambiente | ||
| ● con posición de montaje horizontal / durante el funcionamiento | -25 ... +70 °C; Con convección natural | |
| ● durante el almacenamiento et el transporte | -40 ... +85 °C | |
| Altitud de instalación / con altura sobre el nivel del mar / máx. | 6 000 m | |
| Condiciones ambientales / referida a temperatura ambiente-presión atmosférica-altura de instalación | En caso de funcionamiento a 2000-6000 m sobre el nivel del mar: derating de potencia de salida de –7,5 %/1000 m o reducción de la temperatura ambiente de 5 K/1000 m | |
| humedad relativa del aire / con condensación / según IEC 60068-2-38 / máx. | 100 %; HR incl. condensación/helada (sin puesta en marcha si hay condensación), posición de montaje horizontal | |
| resistencia química / frente a taladrinas convencionales | Sí; incl. microgotas de aceite y diésel en el aire | |
| Resistencia contra sustancias biológicamente activas / Conformidad con EN 60721-3-3 | Sí; Clase 3B2, esporas de moho, hongos y esporangios (exceptuando fauna); clase 3B3 por encargo | |
| Resistencia contra sustancias químicamente activas / Conformidad con EN 60721-3-3 | Sí; Clase 3C4 (HR <75 %) incl. niebla salina EN 60068-2-52 (grado de severidad 3) | |
| Resistencia a sustancias mecánicas activas / Conformidad con EN 60721-3-3 | Sí; Clase 3S4 incl. arena, polvo | |
| Resistencia contra sustancias biológicamente activas / conformidad según EN 60721-3-6 | Sí; Clase 6B2, esporas de moho, hongos y esporangios (exceptuando fauna) | |
| Resistencia contra sustancias químicamente activas / conformidad según EN 60721-3-6 | Sí; Clase 6C3 (HR <75 %) incl. niebla salina EN 60068-2-52 (grado de severidad 3) | |
| Resistencia a sustancias mecánicas activas / conformidad según EN 60721-3-6 | Sí; Clase 6S3 incl. arena, polvo | |
| Revestimiento / para circuito impreso poblado / según EN 61086 | Sí; Clase 2 para alta disponibilidad | |
| Tipo de revestimiento / protección contra ensuciamiento según EN 60664-3 | Sí; Protección de tipo 1 | |
| Tipo de ensayo / del revestimiento / según MIL-I-46058C | Sí; Posible decoloración del revestimiento durante la vida útil | |
| Conformidad del producto / del revestimiento / Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830A | Sí; Revestimiento de conformación, clase A | |
| Mecánica | ||
| Tipo de conexión eléctrica | conexión por tornillo | |
| ● en entrada | +24 V: 2 bornes de tornillo para 0,5 ... 16 mm²; 0 V: 2 bornes de tornillo para 0,5 ... 4 mm² | |
| ● en salida | Salida 1... 4: 1 borne de tornillo resp. para 0,5 ... 4 mm² | |
| ● para contacto de señalización | 1 bornes de tornillo para 0,5 ... 4 mm² | |
| ● para contactos auxiliares | Reset remoto: 1 borne de tornillo para 0,5 ... 4 mm² | |
| Anchura / de la caja | 72 mm | |
| Altura / de la caja | 80 mm | |
| Profundidad / de la caja | 72 mm | |
| Ancho de montaje | 72 mm | |
| Altura de montaje | 180 mm | |
| Peso neto | 0,2 kg | |
| Tipo de fijación | Sobre perfil normalizado EN 60715 35x7,5/15 por abroche | |
| Accesorios mecánicos | Plaquita de identificación 20 mm × 7 mm, TI gris 3RT2900-1SB20 | |
| notas adicionales | Siempre que no se diga lo contrario, son aplicables todos los datos para la tensión nominal de entrada y una temperatura ambiente de +25 °C | |
| Producto | ||||||||||||||||||||||||||||||||||
| Número de artículo (número de mercado) | 6AG1961-2BA41-7AA0 | |||||||||||||||||||||||||||||||||
| Descripción de producto | SIPLUS PS PSE200U 10A con revestimiento conformado basado en 6EP1961-2BA41 . Módulos SELECTIVITY de 4 canales 4 canales Entrada: 24 V DC Salida: 24 V DC/10 A intensidad de salida por canal ajustable 3-10 con aviso de estado por canal | |||||||||||||||||||||||||||||||||
| Familia de producto | SIPLUS Módulo de corte selectivo | |||||||||||||||||||||||||||||||||
| Ciclo de vida del producto (PLM) | PM300:Producto activo | |||||||||||||||||||||||||||||||||
| Datos de precio | ||||||||||||||||||||||||||||||||||
| Grupo de precios / Grupo de precios de Casa Matriz y local | 37X / 471 | |||||||||||||||||||||||||||||||||
| Factor del metal | Ninguno | |||||||||||||||||||||||||||||||||
| Información de entrega | ||||||||||||||||||||||||||||||||||
| Regulaciones de control de exportación | AL : N / ECCN : EAR99H | |||||||||||||||||||||||||||||||||
| Hora de entrega | 23 Día/Días | |||||||||||||||||||||||||||||||||
| Peso neto (kg) | 0,220 Kg | |||||||||||||||||||||||||||||||||
| Dimensiones del producto (W x L X H) | No disponible | |||||||||||||||||||||||||||||||||
| Dimensión de empaquetado | 8,80 x 8,20 x 7,70 | |||||||||||||||||||||||||||||||||
| Unidad de tamaño de paquete de medida | CM | |||||||||||||||||||||||||||||||||
| Unidad de medida | 1 pieza | |||||||||||||||||||||||||||||||||
| Cantidad por paquete | 1 | |||||||||||||||||||||||||||||||||
| Información adicional del producto | ||||||||||||||||||||||||||||||||||
| EAN | 4047618062507 | |||||||||||||||||||||||||||||||||
| UPC | 804766379116 | |||||||||||||||||||||||||||||||||
| Commodity code | 85363010 | |||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | A&DSE/SIP ADD | |||||||||||||||||||||||||||||||||
| Grupo de productos | 4626 | |||||||||||||||||||||||||||||||||
| Group Code | R740 | |||||||||||||||||||||||||||||||||
| País de origen | Alemania | |||||||||||||||||||||||||||||||||
| Compliance with the substance restrictions according to RoHS directive | Conforme con RoHS desde: 18/04/12 | |||||||||||||||||||||||||||||||||
| Clase de producto | A: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución | |||||||||||||||||||||||||||||||||
| Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su uso | Sí | |||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||
| Clasificaciones | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6AG1961-2BA41-7AA0 ES_6AG1961-2BA41-7AA0.pdf | 135 Kbytes |
|
