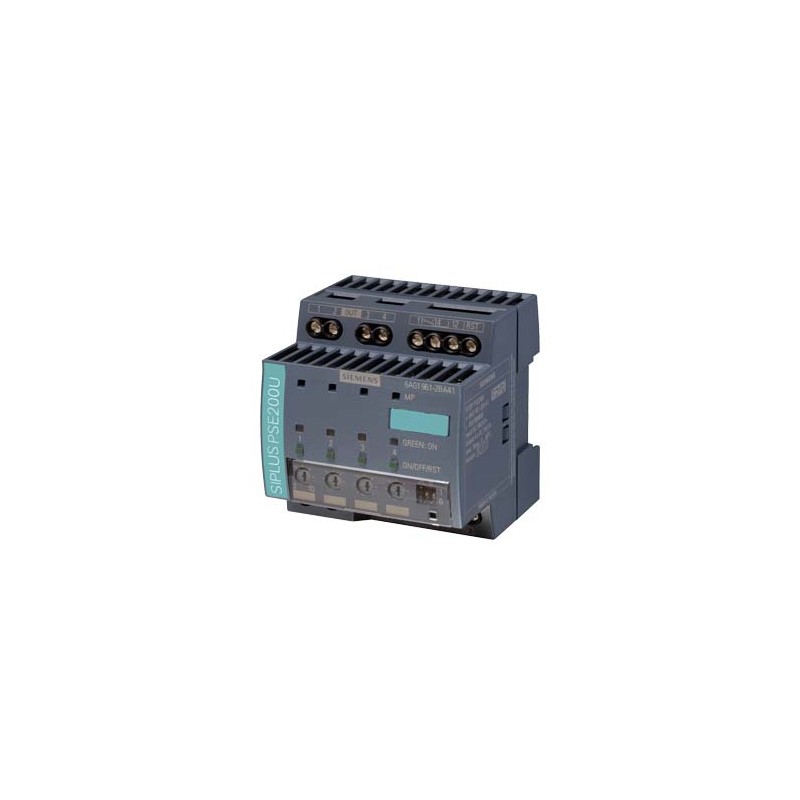

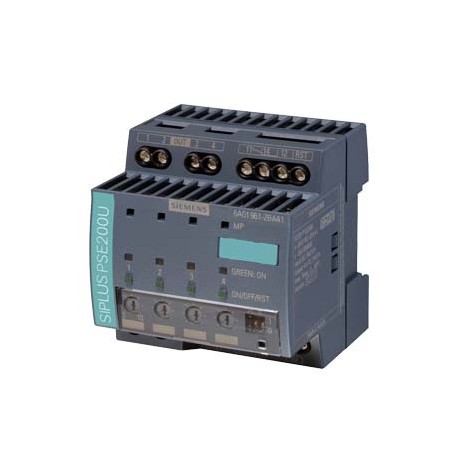

6AG1961-2BA41-7AA0 SIEMENS SIPLUS PS PSE200U 10A mit Conformal Coating based on 6EP1961-2BA41 . SELECTIVITY .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1961-2BA41-7AA0 SIEMENS SIPLUS PS PSE200U 10A mit Conformal Coating based on 6EP1961-2BA41 . SELECTIVITY ..

6AG1961-2BA41-7AA0

SIEMENS

SIPLUS PS PSE200U 10A mit Conformal Coating based on 6EP1961-2BA41 . SELECTIVITY Module 4 kanalig 4-kanalig Eingang: DC 24V Ausgang: DC 24V/10A je Kanal Ausgangsstrom einstellbar 3-10 mit Status-Meldung je Kanal

SIPLUS PS PSE200U 10A mit der Beschichtung gebildet basierend auf 6EP1961-2BA41 . Modul Selektivität von 4-kanalig Eingang: DC 24 V Ausgang: DC 24 V/10 A je Kanal Ausgangsstrom einstellbar 3-10 mit status-Meldung je Kanal

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $687.35
Stückpreis: $687.35
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC002584 - Zubehör/Ersatzteile für Steuerungen

Wert Einheit
Art des mechanischen Zubehörs (EF005994) -
Art des elektrischen Zubehörs (EF005722) -


SIPLUS PS PSE200U 10A
SIPLUS PS PSE200U 10A mit Conformal Coating based on 6EP1961-2BA41 . SELECTIVITY Module 4 kanalig 4-kanalig Eingang: DC 24V Ausgang: DC 24V/10A je Kanal Ausgangsstrom einstellbar 3-10 mit Status-Meldung je Kanal
Eingang
Form des Stromnetzwerksgeregelte Gleichspannung
Versorgungsspannung / bei DC / Nennwert24 V
Eingangsspannung / bei DC22 ... 30 V
Überlastfähigkeit bei Überspannung35 V
Eingangsstrom / bei Nennwert der Eingangsspannung 24 V / Nennwert40 A
Ausgang
Kurvenform der Spannung / am Ausganggeregelte Gleichspannung
Formel für AusgangsspannungUe - ca. 0,2 V
relative Gesamttoleranz / der Spannung / AnmerkungEntsprechend der versorgenden Eingangsspannung
Anzahl der Ausgänge4
Ausgangsstrom / bis 60 °C / je Ausgang / Bemessungswert10 A
einstellbarer Ansprechwert Strom / des stromabhängigen Überlastauslösers3 ... 10 A
Art der Ansprechwert-Einstellungüber Potentiometer
Produkteigenschaft
● Parallelschalten von AusgängenNein
● Parallelschalten von BetriebsmittelnJa
Art der Ausgänge-ZuschaltungGleichzeitige Zuschaltung aller Ausgänge nach Hochlauf der Versorgungsspannung > 20 V, Verzögerungszeit von 25 ms, 100 ms oder „lastoptimiert“ über DIP-Schalter einstellbar für sequentielles Zuschalten
Wirkungsgrad
Wirkungsgrad [%]99 %
Verlustleistung [W] / bei Nennwert der Ausgangsspannung / bei Nennwert des Ausgangsstroms / typisch10 W
Abschaltcharakteristik je Ausgang
Schaltcharakteristik
● der ÜberstromabschaltungIa = 1,0 ... 1,5 x Einstellwert, Abschaltung nach ca. 5 s
● der StrombegrenzungIa = 1,5 x Einstellwert, Abschaltung nach typ. 100 ms
● der SofortabschaltungIa > Einstellwert und Ue < 20 V, Abschaltung nach ca. 0,5 ms
Reststrom bei Abschaltung / typisch1 mA
Ausführung der Rückstellungüber Taster je Ausgang
Fern-RESET-FunktionNicht potenzialgetrennter 24-V-Eingang (Signalpegel „high“ bei > 15 V)
Schutz und Überwachung
Ausführung der Absicherung / am Eingang15 A je Ausgang (nicht zugänglich)
Ausführung der Anzeige / für NormalbetriebDreifarben-LED je Ausgang: LED grün für "Ausgang durchgeschaltet", LED gelb für "Ausgang manuell abgeschaltet", LED rot für "Ausgang wegen Überstrom abgeschaltet"
Ausführung des Schaltkontakts / für MeldefunktionStatus-Signalausgang (über Simatic-Funktionsbaustein auswertbares Puls/Pausen-Signal)
Sicherheit
Potenzialtrennung / zwischen Eingang und Ausgang beim AbschaltenNein
Norm / für Sicherheitgemäß EN 60950-1 und EN 50178
BetriebsmittelschutzklasseKlasse III
Schutzart IPIP20
Zulassungen
Eignungsnachweis
● CE-KennzeichnungJa
EMV
Norm
● für StöraussendungEN 55022 Klasse B
● für StörfestigkeitEN 61000-6-2
Umgebungsbedingungen
Umgebungstemperatur
● bei waagerechter Einbaulage / während Betrieb-25 ... +70 °C; bei natürlicher Konvektion (Eigenkonvektion)
● während Lagerung und Transport-40 ... +85 °C
Aufstellungshöhe / bei Höhe über NN / maximal6 000 m
Umgebungsbedingung / bezogen auf Umgebungstemperatur-Luftdruck-AufstellungshöheBei Betrieb in Seehöhen von 2000 - 6000 m: Ausgangsleistungs-Derating von -7,5 %/1000 m oder Reduktion der Umgebungstemperatur um 5 K/1000 m
relative Luftfeuchte / mit Betauung / gemäß IEC 60068-2-38 / maximal100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand), waagerechte Einbaulage
chemische Widerstandsfähigkeit / gegen handelsübliche KühlschmierstoffenJa; inkl. Diesel und Öltröpfchen in der Luft
Widerstandsfähigkeit gegen biologisch aktive Stoffe / Konformität gemäß EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
Widerstandsfähigkeit gegen chemisch aktive Stoffe / Konformität gemäß EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3)
Widerstandsfähigkeit gegen mechanisch aktive Stoffe / Konformität gemäß EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub
Widerstandsfähigkeit gegen biologisch aktive Stoffe / Konformität gemäß EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna)
Widerstandsfähigkeit gegen chemisch aktive Stoffe / Konformität gemäß EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3)
Widerstandsfähigkeit gegen mechanisch aktive Stoffe / Konformität gemäß EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub
Beschichtung / für bestückte Leiterplatte / gemäß EN 61086Ja; Klasse 2 für hohe Verfügbarkeit
Ausführung der Beschichtung / Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
Art der Prüfung / der Beschichtung / gemäß MIL-I-46058CJa; Verfärbung der Beschichtung während Lebensdauer möglich
Produktkonformität / der Beschichtung / Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Mechanik
Ausführung des elektrischen AnschlussesSchraubanschluss
● am Eingang+24 V: 2 Schraubklemmen für 0,5 ... 16 mm²; 0 V: 2 Schraubklemmen für 0,5 ... 4 mm²
● am AusgangAusgang 1 ... 4: je 1 Schraubklemme für 0,5 ... 4 mm²
● für Meldekontakt1 Schraubklemme für 0,5 ... 4 mm²
● für HilfskontakteFern-Reset: 1 Schraubklemme für 0,5 ... 4 mm²
Breite / des Gehäuses72 mm
Höhe / des Gehäuses80 mm
Tiefe / des Gehäuses72 mm
Einbaubreite72 mm
Einbauhöhe180 mm
Nettogewicht0,2 kg
Befestigungsartauf Normprofilschiene EN 60715 35x7,5/15 aufschnappbar
mechanisches ZubehörGerätekennzeichnungsschild 20 mm × 7 mm, TI-grey 3RT2900-1SB20
sonstige HinweiseTechnische Daten gelten bei Eingangsspannungs-Nennwerten und +25 °C Umgebungstemperatur (wenn nicht anders angegeben)


Produkt
Artikelnummer6AG1961-2BA41-7AA0
ArtikelbeschreibungSIPLUS PS PSE200U 10A mit Conformal Coating based on 6EP1961-2BA41 . SELECTIVITY Module 4 kanalig 4-kanalig Eingang: DC 24V Ausgang: DC 24V/10A je Kanal Ausgangsstrom einstellbar 3-10 mit Status-Meldung je Kanal
ProduktfamilieSIPLUS Selektivitätsmodul
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe471 / 471
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99H
Regellieferzeit ab Werk23 Tag(e)
Nettogewicht pro ME0,220 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße8,80 x 8,20 x 7,70
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047618062507
UPC804766379116
Statistische Warennummer85363010
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4626
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 18.04.2012
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-04-90-02
eClass7.127-04-90-02
eClass827-04-92-90
eClass927-04-92-90
eClass9.127-04-92-90
ETIM5EC002584
ETIM6EC002584
ETIM7EC002584
IDEA44127
UNSPSC1539-12-10-04

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1961-2BA41-7AA0 DE_6AG1961-2BA41-7AA0.pdf 136 Kbytes 6AG1961-2BA41-7AA0 DE_6AG1961-2BA41-7AA0.pdf
