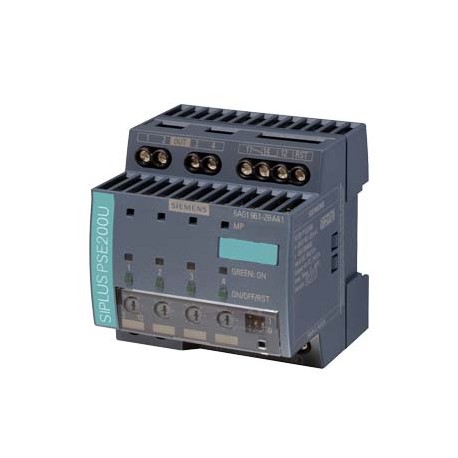

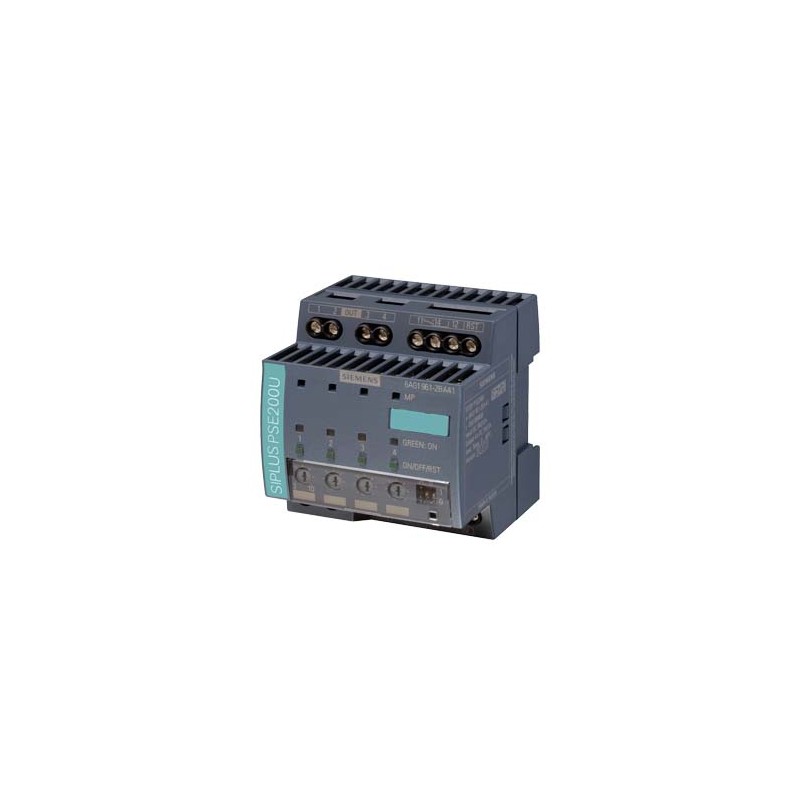

6AG1961-2BA41-7AA0 SIEMENS SIPLUS PS PSE200U 10A con Conformal Coating based on 6EP1961-2BA41 . modulo selet..
6AG1961-2BA41-7AA0
SIEMENS
SIPLUS PS PSE200U 10A con Conformal Coating based on 6EP1961-2BA41 . modulo selettivo a 4 canali ingresso a 4 canali: DC 24 V uscita: DC 24V/10 A per ogni canale corrente di uscita impostabile 3-10 con segnalazione di stato per ogni canale
SIPLUS PS PSE200U 10A con il rivestimento formate sulla base del 6EP1961-2BA41 . Modulo di selettività di 4 canali di ingresso: DC 24 V uscita: DC 24 V/10 A per canale corrente di uscita regolabile da 3 a 10 con il messaggio di stato per canale
AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Più venduti
▲Dettagli
▲ETIM: EC002584 - accessori per controlli
| Valore | Unità | |
|---|---|---|
| tipo di accessori meccanici (EF005994) | - | |
| tipo di accessori elettrici (EF005722) | - |
| SIPLUS PS PSE200U 10A | ||
| SIPLUS PS PSE200U 10A con Conformal Coating based on 6EP1961-2BA41 . modulo selettivo a 4 canali ingresso a 4 canali: DC 24 V uscita: DC 24V/10 A per ogni canale corrente di uscita impostabile 3-10 con segnalazione di stato per ogni canale | ||
| Ingresso | ||
| Forma della rete elettrica | Tensione continua regolata | |
| Tensione di alimentazione / con DC / valore nominale | 24 V | |
| Tensione di ingresso / con DC | 22 ... 30 V | |
| Sovraccaricabilità per sovratensione | 35 V | |
| Corrente di ingresso / con valore nominale della tensione di ingresso 24 V / valore nominale | 40 A | |
| Uscita | ||
| Forma della curva della tensione / sull'uscita | Tensione continua regolata | |
| Formula per tensione di uscita | Ue - ca. 0,2 V | |
| Tolleranza complessiva relativa / della tensione / Nota | Corrispondente alla tensione di alimentazione in ingresso | |
| Numero delle uscite | 4 | |
| Corrente di uscita / fino a 60°C / per ogni uscita / valore nominale | 10 A | |
| Valore di intervento impostabile per corrente / dello sganciatore di sovraccarico dipendente dalla corrente | 3 ... 10 A | |
| Tipo di impostazione del valore di intervento | Tramite potenziometro | |
| Caratteristica del prodotto | ||
| ● Collegamento in parallelo di uscite | No | |
| ● Collegamento in parallelo di apparecchiature | Sì | |
| Tipo di inserzione delle uscite | Inserzione contemporanea di tutte le uscite al raggiungimento del valore di regime della tensione di alimentazione > 20 V, tempo di ritardo di 24 ms, 100 ms o impostabile tramite interruttore DIP per inserzione sequenziale "ottimizzata per il carico" | |
| Rendimento | ||
| Rendimento [%] | 99 % | |
| Potenza dissipata [W] / con valore nominale della tensione di uscita / con valore nominale della corrente di uscita / tip. | 10 W | |
| Caratteristica di disinserzione per ogni uscita | ||
| Caratteristica di commutazione | ||
| ● della disinserzione per sovracorrente | IA = 1,0 ... 1,5 x valore impostato, disinserzione dopo ca. 5 s | |
| ● della limitazione di corrente | IA = 1,5 x valore impostato, disinserzione dopo tip. 100 ms | |
| ● della disinserzione immediata | IA > valore impostato e Ue < 20 V, disinserzione dopo ca.0,5 ms | |
| Corrente residua alla disinserzione / tip. | 1 mA | |
| Esecuzione del reset | tramite tasto per ciascuna uscita | |
| Funzione di RESET remoto | Ingresso a 24 V senza separazione di potenziale (livello di segnale "high" con > 15 V) | |
| Protezione e monitoraggio | ||
| Esecuzione della protezione / sull'ingresso | 15 A per ciascuna uscita (non accessibile) | |
| Esecuzione della visualizzazione / per funzionamento normale | LED tricolore per ciascuna uscita: LED verde per "Uscita inserita", LED giallo per "Uscita disinserita manualmente", LED rosso per "Uscita disinserita per sovracorrente" | |
| Esecuzione del contatto di commutazione / per funzione di segnalazione | Uscita segnale di stato (segnale impulso/pausa analizzabile tramite modulo funzionale SIMATIC) | |
| Sicurezza | ||
| Separazione di potenziale / tra ingresso e uscita alla disinserzione | No | |
| norma / per sicurezza | secondo EN 60950-1 e EN 50178 | |
| Classe di protezione dell'apparecchiatura | Classe III | |
| Grado di protezione IP | IP20 | |
| Omologazioni | ||
| Certificato di idoneità | ||
| ● Marcatura CE | Sì | |
| EMC | ||
| norma | ||
| ● per emissione di disturbi | EN 55022 Classe B | |
| ● per immunità ai disturbi | EN 61000-6-2 | |
| condizioni ambientali | ||
| Temperatura ambiente | ||
| ● con posizione di montaggio orizzontale / durante l'esercizio | -25 ... +70 °C; con convezione naturale (autoconvezione) | |
| ● durante l'imagazzinaggio e il trasporto | -40 ... +85 °C | |
| Altitudine di installazione / per altitudine s.l.m. / max. | 6 000 m | |
| Condizioni ambientali / riferite a temperatura ambiente - pressione atmosferica - altitudine di installazione | In caso di funzionamento a 2000 - 6000 m sul livello del mare: derating della potenza di uscita di -7,5 %/1000 m oppure riduzione della temperatura ambiente di 5 K/1000 m | |
| Umidità relativa / con condensa / secondo IEC 60068-2-38 / max. | 100 %; Umidità relativa incl. condensa/gelo (non effettuare la messa in servizio in presenza di condensa), posizione di montaggio orizzontale | |
| Resistenza chimica / contro lubrorefrigeranti di tipo commerciale | Sì; incl. goccioline di gasolio e olio nell'aria | |
| Resistenza a sostanze biologicamente attive / conformità a EN 60721-3-3 | Sì; Classe 3B2 spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta | |
| Resistenza a sostanze chimicamente attive / conformità a EN 60721-3-3 | Sì; Classe 3C4 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (grado di severità 3) | |
| Resistenza a sostanze meccanicamente attive / conformità a EN 60721-3-3 | Sì; Classe 3S4 incl. sabbia, polveri | |
| Resistenza a sostanze biologicamente attive / conformità secondo EN 60721-3-6 | Sì; Classe 6B2 spore di muffe, funghi e spugne (esclusa fauna) | |
| Resistenza a sostanze chimicamente attive / conformità secondo EN 60721-3-6 | Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (grado di severità 3) | |
| Resistenza a sostanze meccanicamente attive / conformità secondo EN 60721-3-6 | Sì; Classe 6S3 incl. sabbia, polveri | |
| Rivestimento / per schede di circuito stampato equipaggiate / secondo EN 61086 | Sì; Classe 2 per elevata disponibilità | |
| Esecuzione del rivestimento / protezione dall'imbrattamento secondo EN 60664-3 | Sì; Protezione di tipo 1 | |
| Tipo di prova / del rivestimento / secondo MIL-I-46058C | Sì; Possibile decolorazione del rivestimento durante il periodo di durata | |
| Conformità del prodotto / del rivestimento / Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830A | Sì; Conformal Coating, Classe A | |
| Meccanica | ||
| Esecuzione del collegamento elettrico | collegamento a vite | |
| ● sull'ingresso | +24 V: 2 morsetti a vite per 0,5 ... 16 mm²; 0 V: 2 morsetti a vite per 0,5 ... 4 mm² | |
| ● sull'uscita | Uscita 1 ... 4: 1 morsetto a vite ogni collegamento per 0,5 ... 4 mm² | |
| ● per contatto di segnalazione | 1 morsetto a vite per 0,5 ... 4 mm² | |
| ● per contatti ausiliari | Reset remoto: 1 morsetto a vite per 0,5 ... 4 mm² | |
| Larghezza / della custodia | 72 mm | |
| Altezza / della custodia | 80 mm | |
| Profondità / della custodia | 72 mm | |
| Larghezza di incasso | 72 mm | |
| Altezza di incasso | 180 mm | |
| Peso netto | 0,2 kg | |
| Tipo di fissaggio | Montaggio su guida profilata normalizzata EN 60715 35x7,5/15 | |
| Accessori meccanici | Targhetta indicatrice di apparecchio 20 mm × 7 mm, TI grigio 3RT2900-1SB20 | |
| Altre avvertenze | Se non diversamente specificato, valgono tutti i dati per il valore nominale della tensione d‘ingresso e per la temperatura +25 °C | |
| Prodotto | ||||||||||||||||||||||||||||||||||
| Numero Articolo (MFN) | 6AG1961-2BA41-7AA0 | |||||||||||||||||||||||||||||||||
| Descrizione | SIPLUS PS PSE200U 10A con Conformal Coating based on 6EP1961-2BA41 . modulo selettivo a 4 canali ingresso a 4 canali: DC 24 V uscita: DC 24V/10 A per ogni canale corrente di uscita impostabile 3-10 con segnalazione di stato per ogni canale | |||||||||||||||||||||||||||||||||
| Famiglia Prodotto | SIPLUS Modulo selettivo | |||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||
| Dettagli Prezzo | ||||||||||||||||||||||||||||||||||
| Codice sconto / Gruppo sconti Headquarter | 5PW / 471 | |||||||||||||||||||||||||||||||||
| Metal Factor | None | |||||||||||||||||||||||||||||||||
| Informazioni sulla consegna | ||||||||||||||||||||||||||||||||||
| Disposizioni di controllo Esportazioni | AL : N / ECCN : EAR99H | |||||||||||||||||||||||||||||||||
| Tempo minimo di produzione | 23 Giorno / Giorni | |||||||||||||||||||||||||||||||||
| Peso netto | 0,220 Kg | |||||||||||||||||||||||||||||||||
| Dimensioni del prodotto (W x L X H) | Non disponibile | |||||||||||||||||||||||||||||||||
| Dimensioni dell'imballo | 8,80 x 8,20 x 7,70 | |||||||||||||||||||||||||||||||||
| Package size unit of measure | CM | |||||||||||||||||||||||||||||||||
| Unità Quantità | 1 Pezzo | |||||||||||||||||||||||||||||||||
| Quantità imballo | 1 | |||||||||||||||||||||||||||||||||
| Informazioni aggiuntive sul prodotto | ||||||||||||||||||||||||||||||||||
| EAN | 4047618062507 | |||||||||||||||||||||||||||||||||
| UPC | 804766379116 | |||||||||||||||||||||||||||||||||
| Codice doganale | 85363010 | |||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | A&DSE/SIP ADD | |||||||||||||||||||||||||||||||||
| Gruppo prodotti | 4626 | |||||||||||||||||||||||||||||||||
| Group Code | R740 | |||||||||||||||||||||||||||||||||
| Paese d'origine | Germania | |||||||||||||||||||||||||||||||||
| Conforme alla direttiva RoHS. | Conforme a RoHS da: 18.04.12 | |||||||||||||||||||||||||||||||||
| Product class | A: senza problemi. Riutilizzabile a breve | |||||||||||||||||||||||||||||||||
| Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | |||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||
| Classificazioni | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
