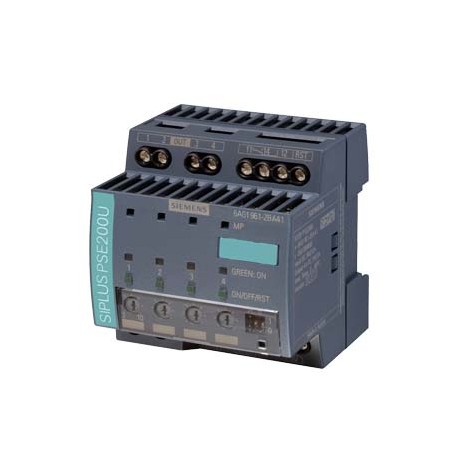

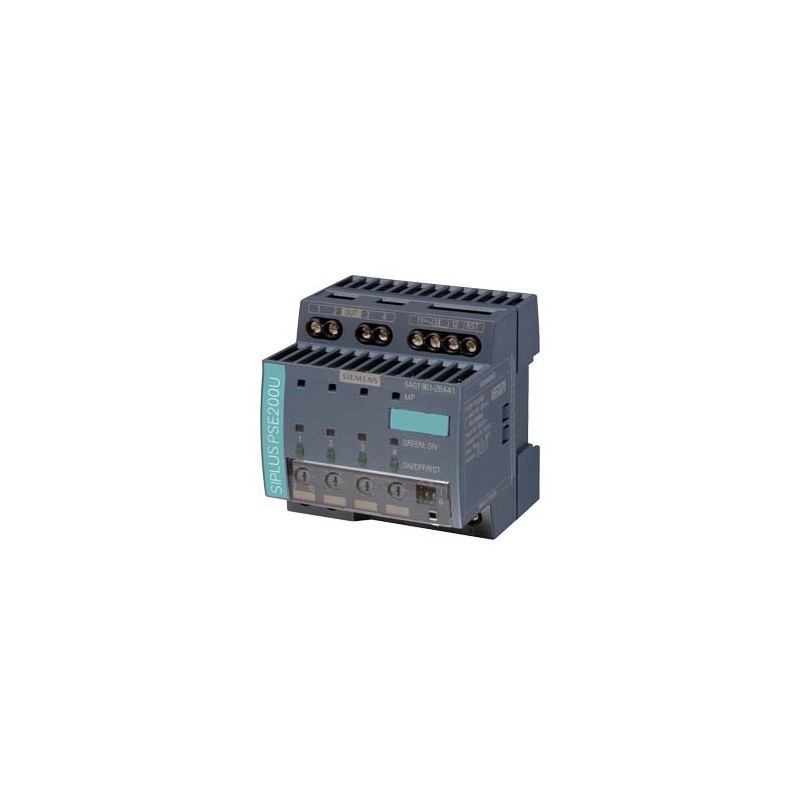

6AG1961-2BA41-7AA0 SIEMENS SIPLUS PS PSE200U 10A avec Conformal Coating basé sur 6EP1961-2BA41 . Module de s..
6AG1961-2BA41-7AA0
SIEMENS
SIPLUS PS PSE200U 10A avec Conformal Coating basé sur 6EP1961-2BA41 . Module de sélectivité 4 voies Entrée 4 voies : 24V CC sortie : 24V CC/10A courant de sortie par voie réglable 3-10 avec alarme d'état par voie
SIPLUS PS PSE200U 10A avec le revêtement formé basé sur 6EP1961-2BA41 . Module de sélectivité de 4 canaux d'entrée: DC 24 V sortie: DC 24 V/10 A par canal courant de sortie réglable de 3 à 10 avec le message d'état par canal
AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Les plus vendus
▲En savoir plus
▲ETIM: EC002584 - Accessoires pour commandes
| Valeur | Unité | |
|---|---|---|
| type d’accessoires mécaniques (EF005994) | - | |
| type d’accessoires électriques (EF005722) | - |
| SIPLUS PS PSE200U 10A avec Conformal Coating basé sur 6EP1961-2BA41 . Module de sélectivité 4 voies Entrée 4 voies : 24V CC sortie : 24V CC/10A courant de sortie par voie réglable 3-10 avec alarme d'état par voie | ||
| Entrée | ||
| Forme du réseau électrique | Tension continue stabilisée | |
| tension d'alimentation / pour CC / valeur nominale | 24 V | |
| Tension d'entrée / pour CC | 22 ... 30 V | |
| Capacité de surcharge en cas de surtension | 35 V | |
| Courant d'entrée / pour tension d'entrée nominale de 24 V / Valeur nominale | 40 A | |
| Sortie | ||
| Allure de la courbe de la tension / sur la sortie | Tension continue stabilisée | |
| Formule pour tension de sortie | Ue - env. 0,2 V | |
| Tolérance globale relative / de la tension / Remarque | En fonction de la tension d'entrée d'alimentation | |
| Nombre de sorties | 4 | |
| Courant de sortie / jusqu'à 60°C / par sortie / Valeur assignée | 10 A | |
| Valeur du courant d'appel réglable / du déclencheur de surcharge dépendant du courant | 3 ... 10 A | |
| Type de paramétrage de la valeur de déclenchement | par potentiomètre | |
| Caractéristique produit | ||
| ● Montage en parallèle de sorties | Non | |
| ● Montage en parallèle des matériels | Oui | |
| Type de mise en circuit des sorties | Enclenchement simultané de toutes les sorties après la montée de la tension d'alimentation > 20 V, temporisation de 25 ms, 100 ms ou avec "optimisation de la charge" réglable via interrupteur DIP pour l'enclenchement séquentiel | |
| Rendement | ||
| Rendement [%] | 99 % | |
| Puissance dissipée [W] / pour tension de sortie nominale / à la valeur nominale du courant de sortie / typique | 10 W | |
| Caractéristique de coupure par sortie | ||
| Caractéristique de accoupl. | ||
| ● coupure sur surintensité | Ia = 1,0 ... 1,5 × valeur de réglage, coupure après env. 5 s | |
| ● limitation du courant | Ia = 1,5 × valeur de réglage, coupure après typ. 100 ms | |
| ● coupure instantanée | Ia > valeur de réglage et Ue < 20 V, coupure au bout d'env. 0,5 ms | |
| Courant résiduel à la coupure / typique | 1 mA | |
| Type du réarmement | au moyen d'un bouton-poussoir pour chaque sortie | |
| Fonction du réarmement à distance | Entrée 24 V sans séparation galvanique (niveau de signal "high" sous >15 V) | |
| Protection et surveillance | ||
| Exécution de la protection / sur l'entrée | 15 A pour chaque sortie (non accessible) | |
| Exécution de l'affichage / pour fonctionnement normal | LED tricolore pour chaque sortie: LED verte pour "sortie activée", LED jaune pour "sortie coupée manuellement", LED rouge pour "sortie coupée pour cause de surintensité" | |
| Type du contact / pour fonction de signalisation | sortie de signal d'état (signal Impulsion/Pause exploitable via bloc fonctionnel SIMATIC) | |
| Sécurité | ||
| Séparation galvanique / entre entrée et sortie en coupure | Non | |
| Norme / pour sécurité | selon EN 60950-1 et EN 50178 | |
| Classe de protection du matériel | Classe III | |
| indice de protection IP | IP20 | |
| Homologations | ||
| ● justification de qualification / marquage CE | Oui | |
| CEM | ||
| Norme | ||
| ● pour niveau d'émission | EN 55022 classe B | |
| ● pour immunité aux perturbations | EN 61000-6-2 | |
| conditions d´environnement | ||
| ● Température ambiante / pour position de montage verticale / en service | -25 ... +70 °C; en convection naturelle (propre) | |
| ● température ambiante / pendant l'entreposage et le transport | -40 ... +85 °C | |
| altitude d'implantation / pour altitude au-dessus de / max. | 6 000 m | |
| conditions ambiantes / rapporté facteurs de température ambiante/pression atmosphérique/altitude d'implantation | En cas de fonctionnement à des altitudes de 2000 - 6000 m : déclassement de puissance de sortie de -7,5 %/1000 m ou réduction de la température ambiante de 5 K/1000 m | |
| humidité relative / avec condensation / selon CEI 60068-2-38 / max. | 100 %; HR condensation/gel inclus (aucune mise en service en état de condensation), montage horizontal | |
| résistance aux sollicitations chimiques / contre les lubrifiants réfrigérants du commerce | Oui; avec diesel et gouttelettes d'huile dans l'air | |
| résistance aux substances biologiquement actives / conformité selon EN 60721-3-3 | Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande | |
| résistance aux substances chimiquement actives / conformité selon EN 60721-3-3 | Oui; Classe 3C4 (RH < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) | |
| résistance aux substances mécaniquement actives / conformité selon EN 60721-3-3 | Oui; Classe 3S4 y compris sable, poussière | |
| résistance aux substances biologiquement actives / conformité selon EN 60721-3-6 | Oui; Classe 6B2 spores fongiques (faune exceptée) | |
| résistance aux substances chimiquement actives / conformité selon EN 60721-3-6 | Oui; Classe 6C3 (RH < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) | |
| résistance aux substances mécaniquement actives / conformité selon EN 60721-3-6 | Oui; Classe 6S3 y compris sable, poussière | |
| revêtement / pour carte imprimé équipée / selon EN 61086 | Oui; Classe 2 pour haute disponibilité | |
| exécution du revêtement / protection contre la pollution selon EN 60664-3 | Oui; Protection de type 1 | |
| type de contrôle / du revêtement / selon MIL-I-46058C | Oui; Pendant le cycle de vie, le revêtement peut se décolorer | |
| conformité produit / du revêtement / Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830A | Oui; Conformal Coating, classe A | |
| Caractéristiques mécaniques | ||
| ● type du raccordement électrique | raccordement à vis | |
| ● Type du raccordement électrique / sur l'entrée | +24 V: 2 borne à vis pour 0,5 ... 16 mm²; 0 V: 2 borne à vis pour 0,5 ... 4 mm² | |
| ● Type du raccordement électrique / sur la sortie | Sortie 1 ... 4: Chacun 1 bornes à vis pour 0,5 ... 4 mm² | |
| ● Type du raccordement électrique / pour contact de signalisation | 1 bornes à vis pour 0,5 ... 4 mm² | |
| ● Type du raccordement électrique / pour contacts auxiliaires | Réinitialisation à distance: 1 borne à vis pour 0,5 ... 4 mm² | |
| Largeur / du boîtier | 72 mm | |
| Hauteur / du boîtier | 80 mm | |
| Profondeur / du boîtier | 72 mm | |
| Largeur de montage | 72 mm | |
| Hauteur de montage | 180 mm | |
| poids net | 0,2 kg | |
| Mode de fixation | Encliquetage sur rail EN 60715 35×7,5/15 | |
| Accessoires mécaniques | Plaque de repérage pour des appareils 20 mm × 7 mm, TI-gris 3RT2900-1SB20 | |
| autres remarques | Sauf mention contraire, toutes les indications valent à la tension d‘entrée nominale et à une température ambiante de +25 °C | |
| Produit | ||||||||||||||||||||||||||||||||||
| Numéro d'article | 6AG1961-2BA41-7AA0 | |||||||||||||||||||||||||||||||||
| Description d'article | SIPLUS PS PSE200U 10A avec Conformal Coating basé sur 6EP1961-2BA41 . Module de sélectivité 4 voies Entrée 4 voies : 24V CC sortie : 24V CC/10A courant de sortie par voie réglable 3-10 avec alarme d'état par voie | |||||||||||||||||||||||||||||||||
| Famille de produit | SIPLUS Module de sélectivité | |||||||||||||||||||||||||||||||||
| Cycle de vie du produit (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||
| Données Prix | ||||||||||||||||||||||||||||||||||
| Groupe de prix | 471 | |||||||||||||||||||||||||||||||||
| Coefficient Metal | Nullement | |||||||||||||||||||||||||||||||||
| Informations Livraison | ||||||||||||||||||||||||||||||||||
| Caractéristiques d'exportation | AL : N / ECCN : EAR99H | |||||||||||||||||||||||||||||||||
| Délai Appro Fsseur (hors transport) | 23 Jour(s) | |||||||||||||||||||||||||||||||||
| Poids Net par quantité | 0.220 kg | |||||||||||||||||||||||||||||||||
| Dimensions Produit (largeur x Longueur x Hauteur) | Indisponible. | |||||||||||||||||||||||||||||||||
| Dimension emballage | 8.80 x 8.20 x 7.70 | |||||||||||||||||||||||||||||||||
| Unité de mesure de l'emballage | CM | |||||||||||||||||||||||||||||||||
| Quantité | 1 Pc | |||||||||||||||||||||||||||||||||
| Quantité par emballage | 1 | |||||||||||||||||||||||||||||||||
| Informations produit supplémentaires | ||||||||||||||||||||||||||||||||||
| EAN | 4047618062507 | |||||||||||||||||||||||||||||||||
| UPC | 804766379116 | |||||||||||||||||||||||||||||||||
| N° d'Export | 85363010 | |||||||||||||||||||||||||||||||||
| Rubrique catalogue (PDF) | A&DSE/SIP ADD | |||||||||||||||||||||||||||||||||
| Groupe de produit | 4626 | |||||||||||||||||||||||||||||||||
| Group Code | R740 | |||||||||||||||||||||||||||||||||
| Pays d'origine | Allemagne | |||||||||||||||||||||||||||||||||
| Conformité à la directive RoHS | Conforme directive RoHS depuis :: 18.04.2012 | |||||||||||||||||||||||||||||||||
| Classe de produit | A: problem-free, re-useable at short notice | |||||||||||||||||||||||||||||||||
| Directive environnementale DEEE : | Oui | |||||||||||||||||||||||||||||||||
| Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| |||||||||||||||||||||||||||||||||
| Classification | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
