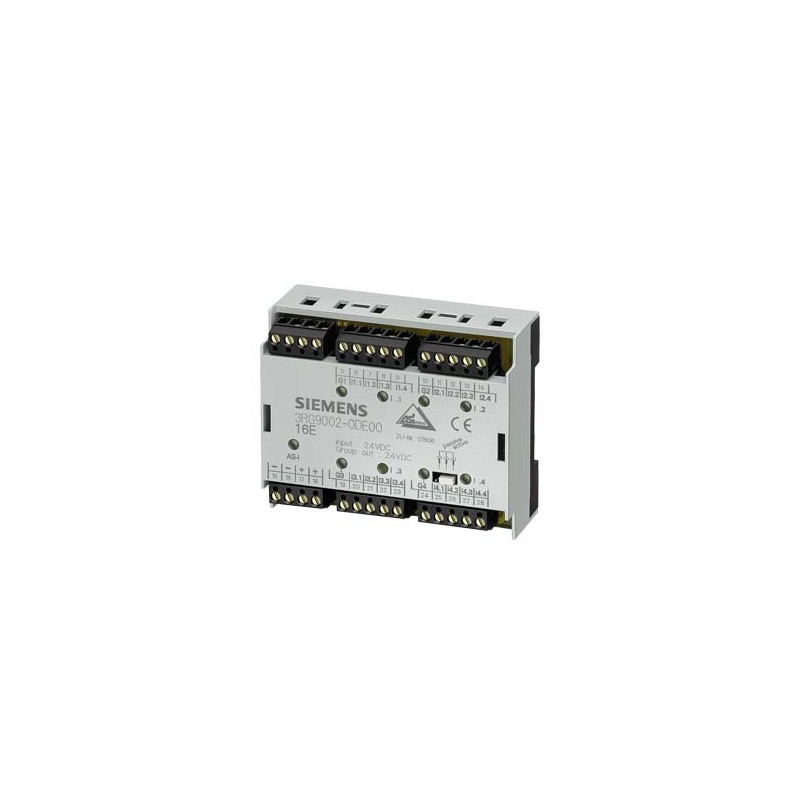

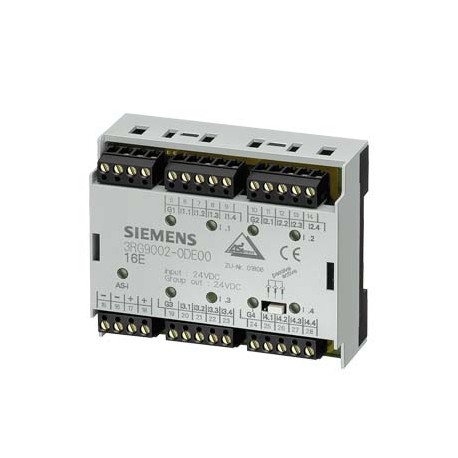

3RG9002-0DE00 SIEMENS Módulo AS-Interface F90, digital 16 DI (mutiplexado) 16 entradas para sensor de 2 cond.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RG9002-0DE00 SIEMENS Módulo AS-Interface F90, digital 16 DI (mutiplexado) 16 entradas para sensor de 2 cond..

3RG9002-0DE00

SIEMENS

Módulo AS-Interface F90, digital 16 DI (mutiplexado) 16 entradas para sensor de 2 conductores Conexión en bornes de tornillo 90 mm de ancho

Más detalles


Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo

CONTROL Y CONTACTORES > Aparamenta comunicable AS-Interface, SIMOCODE

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


ETIM: EC001599 - Módulo de entrada/salida digital de periférico descentralizado de bus de campo

Valor Unidad
SIL según IEC 61508 (EF009889) -
Tensión de alimentación 50 Hz CA (EF007532) ['-', '-']V
Tensión de alimentación 60 Hz CA (EF007533) ['-', '-']V
Tensión de alimentación CC (EF007534) ['-', '-']V
Tipo de tensión de alimentación (EF002991) CC
Número de entradas digitales (EF001992) 16
Número de salidas digitales (EF001993) 0
Entradas digitales configurables (EF008516) FALSE
Salidas digitales configurables (EF008520) false
Corriente de entrada en la señal 1 (EF001428) 3.0mA
Tensión de entrada permitida (EF007554) ['-', '-']V
Tipo de tensión de entrada (EF003033) DC / DC
Tipo de salida digital (EF003601) Ninguno
Tensión de salida permitida (EF007553) ['-', '-']V
Tipo de tensión de salida (EF008222) #NO_DATA# / DC
Protección contra cortocircuitos, salidas disponibles (EF003203) false
Número de interfaces HW Ethernet industrial (EF003020) 0
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS232 (EF003021) 0
Número de interfaces HW RS422 (EF003022) 0
Número de interfaces HW RS485 (EF003023) 0
Número de interfaces HW en serie TTY (EF003024) 0
Número de interfaces HW en paralelo (EF003026) 0
Número de interfaces HW sin cables (EF006933) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW Otras (EF003027) 0
Con interfaz óptica (EF003028) false
Soporta el protocolo TCP/IP (EF003050) false
Soporta el protocolo PROFIBUS (EF003052) false
Soporta el protocolo CAN (EF003053) false
Soporta el protocolo INTERBUS (EF003054) false
Soporta el protocolo ASI (EF003051) true
Soporta el protocolo EIB (EF003055) false
Soporta el protocolo Modbus (EF003057) false
Soporta el protocolo de autopista de datos (EF003058) false
Soporta el protocolo DeviceNet (EF003059) false
Soporta el protocolo SUCONET (EF003060) false
Soporta el protocolo LON (EF003017) false
Soporta el protocolo PROFINET IO (EF007525) false
Soporta el protocolo PROFINET CBA (EF007524) false
Soporta el protocolo SERCOS (EF006657) false
Soporta el protocolo Foundation Fieldbus (EF007522) false
Soporta el protocolo Ethernet/IP (EF007521) false
Soporta el protocolo AS-Interface Safety at Work (EF007519) false
Soporta el protocolo DeviceNet Safety (EF007520) false
Soporta el protocolo de seguridad INTERBUS (EF006662) false
Soporta el protocolo PROFIsafe (EF007526) false
Soporta el protocolo SafetyBUS p (EF007527) false
Soporta el protocolo para otros sistemas bus (EF003062) false
Estándar inalámbrico Bluetooth (EF007178) false
Estándar inalámbrico WLAN 802.11 (EF007179) false
Estándar de radio GPRS (EF008523) false
Estándar de radio GSM (EF008524) false
Estándar de radio UMTS (EF008525) false
Maestro de enlace E/S (EF007298) false
Componente del sistema (EF004118) true
Clase de protección (IP) (EF005474) IP20
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Tiempo de retardo con cambio de señal (EF002382) ['-', '-']ms
Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) -
Montaje en carril posible (EF003972) FALSE
Montaje en pared/directo posible (EF007020) FALSE
Instalación frontal posible (EF007016) false
Montaje en rack posible (EF007018) false
Adecuado para funciones de seguridad (EF001597) false
Categoría según EN 954-1 (EF006782) -
Nivel de rendimiento según EN ISO 13849-1 (EF007399) -
Equipos asociados (Ex ia) (EF004141) -
Equipos asociados (Ex ib) (EF004142) -
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Anchura (EF000008) 90.0mm
Altura (EF000040) 75.0mm
Profundidad (EF000049) 37.0mm
Corriente de salida (EF003202) -A


Módulo AS-Interface F90, digital 16 DI (mutiplexado) 16 entradas para sensor de 2 conductores Conexión en bornes de tornillo 90 mm de ancho
Datos técnicos generales
Tipo de productomódulo F90 - módulos E/S para armarios eléctricos IP20
Tipo16 entradas
Tipo de tipo de esclavoesclavo estándar
Configuración E/A7
Código ID/ID2F/F
Tipo de conexión eléctrica de las entradas y salidasbornes de tornillo
Interfaz AS consumo total corriente máx.mA70
tensión de servicio según especificación AS-InterfaceV26,5 ... 31,6
Señal de grupo corriente admisible Iout máx.mA25
Señal de grupo tensión de salida Uout mín.V20
Señal de grupo tensión de salida Uout máx.V30
Watchdogincorporado
Módulo de funciónnecesario
Aviso 1El módulo posee 4 grupos de entrada. Cada grupo de entrada posee 4 entradas y 1 señal de grupo para alimentar las entradas.
Aviso 2Los grupos de entrada se activan individualmente, para ello el control setea la correspondiente señal de grupo. A continuación se leen los estados de conexión de las entradas asignadas.
Aviso 3Para alimentar los circuitos de salida se necesita una fuente externa suplementaria (AUX POWER) de 20 a 30 V DC. Esta fuente de alimentación suplementaria tiene que cumplir las especificaciones de la norma VDE 0106 (PELV), clase de proteccción III.
Alimentación del sensor
Tipo de alimentación para la alimentación de sensoresvía AS-Interface
Tensión de entradaV20 ... 30
Propiedad de la alimentación del sensor resistente a cortocircuito y a sobrecargaSí
Intensidad máxima admisible de la alimentación de sensores para todas las entradas con temperatura ambiente de 40 °CmA200
Entradas
Número de entradas digitales16
Tipo de sistema de conexióntransistor PNP
Circuito de entradatransistor (PNP)
Tipo de corriente de las tensiones de entradaDC
Corriente de entrada en entrada digital
● con señal <1> mín.mA3
Entradas
● nivel de conmutación High mín.V20
● alimentación de sensores vía AS-Interfaceresistente a cortocircuitos y sobrecargas
● conexión sensorescontactos mecánicos
Entradas señal 1
● UinV20 ... 30
● Iin mín.mA3
Salidas
Número de salidas digitales0
Propiedad de la salida resistente a cortocircuitosNo
Display de estado
● display E/SLED amarillos
● display AS-Interface/diagnósticoLED verde
Asignación de los bits de datos
● D0señal de grupo G1 (D0), entradas I 1.1 a I 1.4 (D0 a D3)
● D1señal de grupo G2 (D1), entradas I 2.1 a I 2.4 (D0 a D3)
● D2señal de grupo G3 (D2), entradas I 3.1 a I 3.4 (D0 a D3)
● D3señal de grupo G4 (D3), entradas I 4.1 a I 4.4 (D0 a D3)
Condiciones ambiente
Temperatura ambiente
● durante el funcionamiento°C-25 ... +70
● durante el almacenamiento°C-40 ... +85
Grado de protección IPIP20
Datos mecánicos
Anchuramm90
Alturamm75
Profundidadmm37
Tipo de fijaciónmontaje en perfil de 35 mm
Certificados/ Homologaciones
General Product ApprovalDeclaration of ConformityShipping Approval

CSA

UL

EAC

EC/EU-Declaration of Conformity

Miscellaneous

ABS (American Bureau of Shipping)

Shipping Approvalother

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Confirmation

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:15/05/2020


Producto
Número de artículo (número de mercado)3RG9002-0DE00
Descripción de productoMódulo AS-Interface F90, digital 16 DI (mutiplexado) 16 entradas para sensor de 2 conductores Conexión en bornes de tornillo 90 mm de ancho
Familia de productoSinopsis de datos de pedido
Ciclo de vida del producto (PLM)PM400:Fase Inicio / Ilimitado suministro de repuestos
Fecha efectiva de PLMEliminación de producto desde: 0
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local346 / 42C
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega5 Día/Días
Peso neto (kg)0,102 Kg
Dimensiones del producto (W x L X H)No disponible
Dimensión de empaquetado82,00 x 100,00 x 38,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209289031
UPC754554521367
Commodity code85371098
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos3720
Group CodeR711
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/07/06
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM4EC001599
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05
