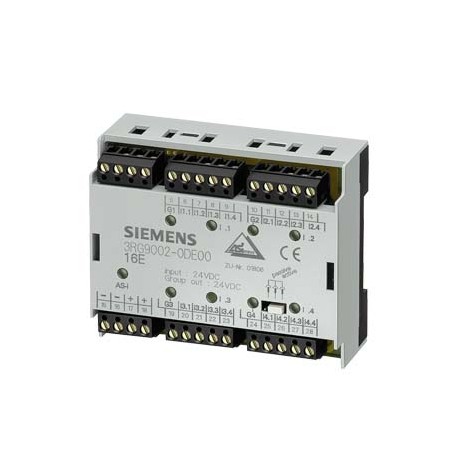

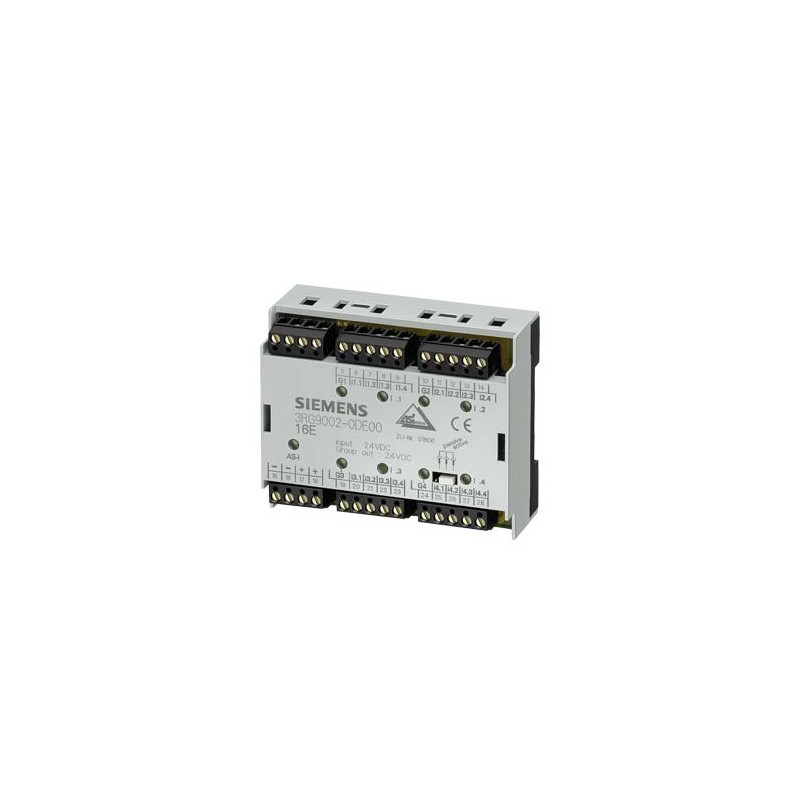

3RG9002-0DE00 SIEMENS Module AS-Interface F90, TOR 16DI (multiplexage) 16 x entrées pour capteur à 2 fils Ra.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RG9002-0DE00 SIEMENS Module AS-Interface F90, TOR 16DI (multiplexage) 16 x entrées pour capteur à 2 fils Ra..

3RG9002-0DE00

SIEMENS

Module AS-Interface F90, TOR 16DI (multiplexage) 16 x entrées pour capteur à 2 fils Raccordement par bornes à vis Largeur 90 mm

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001599 - Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

Valeur Unité
SIL conformément à IEC 61508 (EF009889) -
tension d'alimentation CA 50 Hz (EF007532) ['-', '-']V
tension d'alimentation CA 60 Hz (EF007533) ['-', '-']V
tension d'alimentation CC (EF007534) ['-', '-']V
type de tension d’alimentation (EF002991) DC
nombre d’entrées numériques (EF001992) 16
nombre de sorties numériques (EF001993) 0
entrées numériques configurables (EF008516) FALSE
sorties numériques configurables (EF008520) false
courant d'entrée au signal 1 (EF001428) 3.0mA
tension admissible à l'entrée (EF007554) ['-', '-']V
type de tension d'entrée (EF003033) DC / DC
type de sortie numérique (EF003601) sans
tension admissible à la sortie (EF007553) ['-', '-']V
type de tension de sortie (EF008222) #NO_DATA# / DC
protection contre les courts-circuits, sorties disponibles (EF003203) false
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) true
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
indice de protection (IP) (EF005474) IP20
finition du raccordement électrique (EF003961) raccordement à vis
temps de retard en cas de changement de signal (EF002382) ['-', '-']ms
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) -
montage possible sur barres profilées (EF003972) FALSE
montage mural/direct possible (EF007020) FALSE
encastrement frontal possible (EF007016) false
montage sur rack possible (EF007018) false
adapté aux fonctions de sécurité (EF001597) false
catégorie selon EN 954-1 (EF006782) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
matériel associé (Ex ia) (EF004141) -
matériel associé (Ex ib) (EF004142) -
catégorie de protection contre les explosions pour le gaz (EF003997) sans
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 90.0mm
hauteur (EF000040) 75.0mm
profondeur (EF000049) 37.0mm
courant de sortie (EF003202) -A


Module AS-Interface F90, TOR 16DI (multiplexage) 16 x entrées pour capteur à 2 fils Raccordement par bornes à vis Largeur 90 mm
Caractéristiques techniques générales
version du produitmodule F90 - modules E/S pour l’application dans l’armoire de distribution IP20
Type16 entrées
Type d'esclaveesclave standard
Configuration E/S7
Code ID/ID2F/F
type du raccordement électrique des entrées/sortiesbornes à vis
AS-Interface consommation totale max.mA70
Tension de service selon spécification AS-InterfaceV26,5 ... 31,6
Signal de groupe courant admissible Iout max.mA25
Signal de groupe tension de sortie Uout min.V20
Signal de groupe tension de sortie Uout max.V30
Chien de gardeintégré
Bloc fonctionnelnécessaire
Remarque 1Le module possède 4 groupes d'entrées. Chaque plage de numéros possède 4 entrées et 1 signal de groupe pour l’alimentation des entrées.
Remarque 2Les groupes d'entrées sont activés individuellement par réglage du signal de groupe respectif par la commande. Les états de commutation des entrées affectées sont ensuite lus.
Remarque 3Une alimentation externe supplémentaire (AUX POWER) entre 20 et 30 V DC est nécessaire pour l’alimentation des circuits de sortie. L’alimentation supplémentaire doit correspondre à la VDE 0106 (PELV), classe de protection III.
Alimentation du capteur
Type d'alimentation en tension pour alimentation des capteursvia AS-Interface
Tension d'entréeV20 ... 30
Caractéristique de l'alimentation des capteurs résistant aux courts-circuits et aux surchargesOui
Courant permanent admissible de l'alimentation des capteurs pour toutes les entrées pour température ambiante 40 °CmA200
Entrées
nombre d'entrées TOR16
Type de connectiquetransistor PNP
Circuit d’entréetransistor (PNP)
Type de tension des tensions d'entréeDC
Courant d'entrée sur entrée TOR
● pour signal <1> min.mA3
Entrées
● niveau de commutation-High min.V20
● alimentation du capteur via AS-Interfacerésistant aux courts-circuits et à la surcharge
● raccordement capteurscontacts mécaniques
Entrées signal 1
● UinV20 ... 30
● Iin min.mA3
Sorties
nombre de sorties TOR0
Propriété de la sortie résistant aux courts-circuitsNon
Signalisation d’état
● affichage E/SLED jaunes
● affichage AS-Interface/diagnosticLED verte
Affectation logique
● D0signal de groupe G1 (D0), entrées I 1.1 à I 1.4 (D0 à D3)
● D1signal de groupe G2 (D1), entrées I 2.1 à I 2.4 (D0 à D3)
● D2signal de groupe G3 (D2), entrées I 3.1 à I 3.4 (D0 à D3)
● D3signal de groupe G4 (D3), entrées I 4.1 à I 4.4 (D0 à D3)
Conditions ambiantes
● température ambiante en service°C-25 ... +70
● Température ambiante à l'entreposage°C-40 ... +85
indice de protection IPIP20
Caractéristiques mécaniques
largeurmm90
hauteurmm75
profondeurmm37
Mode de fixationmontage sur rail DIN symétrique 35 mm
Certificats/ homologations
General Product ApprovalDeclaration of ConformityShipping Approval

CSA

UL

EAC

EC/EU-Declaration of Conformity

Miscellaneous

ABS (American Bureau of Shipping)

Shipping Approvalother

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Confirmation

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :15-05-2020


Produit
Numéro d'article3RG9002-0DE00
Description d'articleModule AS-Interface F90, TOR 16DI (multiplexage) 16 x entrées pour capteur à 2 fils Raccordement par bornes à vis Largeur 90 mm
Famille de produitRécapitulatif des références de commande
Cycle de vie du produit (PLM)PM400:Produit en fin de vie Approvisionnement limité
Date de fin de vie du produitProduktauslauf seit: 01.02.2017
Données Prix
Groupe de prix42C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)5 Jour(s)
Poids Net par quantité0.102 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage82.00 x 100.00 x 38.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209289031
UPC754554521367
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3720
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.07.2006
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) émanant de notre chaine d'approvisionnement ou de nos procédures établies pour le dépistage de nos produits sur ce sujet.Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Dès que nous aurons de nouvelles découvertes, nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM4EC001599
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05
