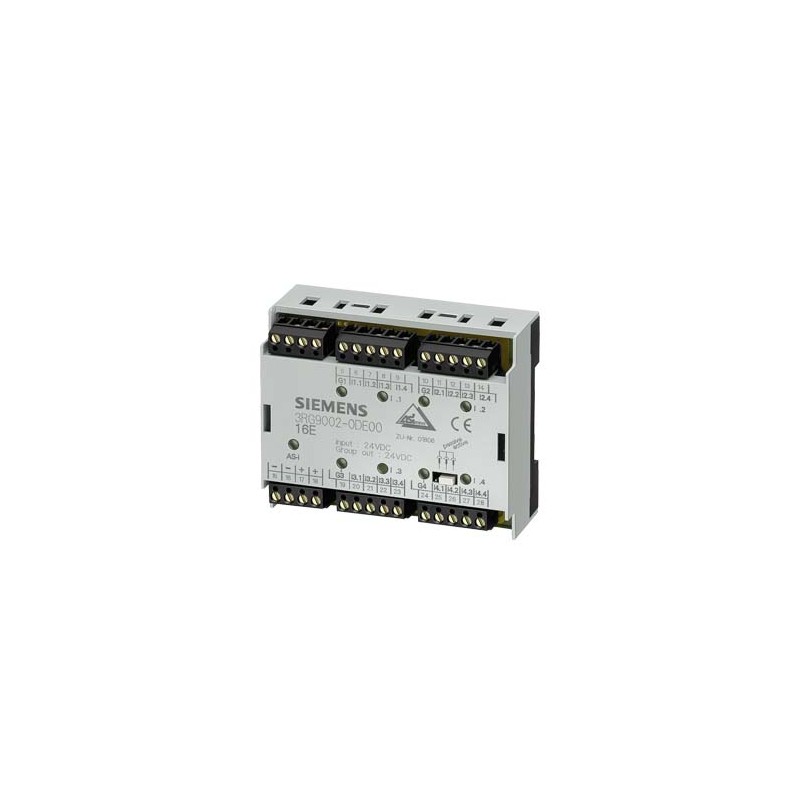

3RG9002-0DE00 SIEMENS AS-Interface Modul F90, digital 16DI (Multiplexing) 16x Eingang für 2-Leiter Sensor An.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RG9002-0DE00 SIEMENS AS-Interface Modul F90, digital 16DI (Multiplexing) 16x Eingang für 2-Leiter Sensor An..

3RG9002-0DE00

SIEMENS

AS-Interface Modul F90, digital 16DI (Multiplexing) 16x Eingang für 2-Leiter Sensor Anschluss über Schraubklemmen Baubreite 90 mm

Mehr Infos


Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul

KONTROLLE UND SCHÜTZE > AS-Interface Schaltanlagen, SIMOCODE

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001599 - Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul

Wert Einheit
SIL nach IEC 61508 (EF009889) -
Versorgungsspannung bei AC 50 Hz (EF007532) ['-', '-']V
Versorgungsspannung bei AC 60 Hz (EF007533) ['-', '-']V
Versorgungsspannung bei DC (EF007534) ['-', '-']V
Spannungsart der Versorgungsspannung (EF002991) DC
Anzahl der digitalen Eingänge (EF001992) 16
Anzahl der digitalen Ausgänge (EF001993) 0
Digitale Eingänge konfigurierbar (EF008516) FALSE
Digitale Ausgänge konfigurierbar (EF008520) false
Eingangsstrom bei Signal 1 (EF001428) 3.0mA
Zulässige Spannung am Eingang (EF007554) ['-', '-']V
Art der Eingangsspannung (EF003033) DC / DC
Art des Digitalausgangs (EF003601) ohne
Zulässige Spannung am Ausgang (EF007553) ['-', '-']V
Art der Ausgangsspannung (EF008222) #NO_DATA# / DC
Kurzschlussschutz, Ausgänge vorhanden (EF003203) false
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 0
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Mit optischer Schnittstelle (EF003028) false
Unterstützt Protokoll für TCP/IP (EF003050) false
Unterstützt Protokoll für PROFIBUS (EF003052) false
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) true
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für PROFINET IO (EF007525) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) false
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Schutzart (IP) (EF005474) IP20
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Verzögerungszeit bei Signalwechsel (EF002382) ['-', '-']ms
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) -
Tragschienenmontage möglich (EF003972) FALSE
Wand-/Direktmontage möglich (EF007020) FALSE
Fronteinbau möglich (EF007016) false
Rack-Montage möglich (EF007018) false
Geeignet für Sicherheitsfunktionen (EF001597) false
Kategorie nach EN 954-1 (EF006782) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Zugehöriges Betriebsmittel (Ex ia) (EF004141) -
Zugehöriges Betriebsmittel (Ex ib) (EF004142) -
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 90.0mm
Höhe (EF000040) 75.0mm
Tiefe (EF000049) 37.0mm
Ausgangsstrom (EF003202) -A


AS-Interface Modul F90, digital 16DI (Multiplexing) 16x Eingang für 2-Leiter Sensor Anschluss über Schraubklemmen Baubreite 90 mm
Allgemeine technische Daten
Ausführung des ProduktsModul F90 - E/A-Module für den Einsatz im Schaltschrank IP 20
Typ16 Eingänge
Ausführung des Slave-TypsStandard-Slave
E/A-Konfiguration7
ID/ID2-CodeF/F
Ausführung des elektrischen Anschlusses der Ein- und AusgängeSchraubklemmen
AS-Interface Gesamtstromaufnahme max.mA70
Betriebsspannung gemäß AS-Interface-SpezifikationV26,5 ... 31,6
Gruppensignal Strombelastbarkeit Iout max.mA25
Gruppensignal Ausgangsspannung Uout min.V20
Gruppensignal Ausgangsspannung Uout max.V30
Watchdogeingebaut
Funktionsbausteinnotwendig
Hinweis 1Das Modul besitzt 4 Eingabe-Gruppen. Jede Eingabe-Gruppe besitzt 4 Eingänge und 1 Gruppensignal zur Spannungsversorgung der Eingänge.
Hinweis 2Die Eingabe-Gruppen werden einzeln aktiviert, indem das jeweilige Gruppensignal durch die Steuerung gesetzt wird. Danach werden die Schaltzustände der zugeordneten Eingänge eingelesen.
Hinweis 3Für die Versorgung der Ausgangskreise ist eine externe Zusatzeinspeisung (AUX POWER) von 20 bis 30 V DC notwendig. Die Zusatzeinspeisung muss der VDE 0106 (PELV), Schutzklasse III, entsprechen.
Sensorversorgung
Art der Spannungsversorgung für Sensorversorgungüber AS-Interface
EingangsspannungV20 ... 30
Eigenschaft der Sensorversorgung kurzschluss- und überlastfestJa
Strombelastbarkeit der Sensorversorgung für alle Eingänge bei Umgebungstemperatur 40 °CmA200
Eingänge
Anzahl der Digitaleingänge16
Art der AnschlusstechnikTransistor PNP
EingangsbeschaltungTransistor PNP
Spannungsart der EingangsspannungenDC
Eingangsstrom am Digitaleingang
● bei Signal <1> minimalmA3
Eingänge
● Schaltpegel-High minV20
● Sensorversorgung über AS-Interfacekurzschluss- und überlastfest
● Anschluss Sensorenmechanische Kontakte
Eingänge Signal 1
● UinV20 ... 30
● Iin min.mA3
Ausgänge
Anzahl der Digitalausgänge0
Eigenschaft des Ausgangs kurzschlussfestNein
Statusanzeige
● Anzeige E/Agelbe LED's
● Anzeige AS-Interface/DiagnoseLED grün
Belegung der Datenbits
● D0Gruppensignal G1 (D0), Eingänge I 1.1 bis I 1.4 (D0 bis D3)
● D1Gruppensignal G2 (D1), Eingänge I 2.1 bis I 2.4 (D0 bis D3)
● D2Gruppensignal G3 (D2), Eingänge I 3.1 bis I 3.4 (D0 bis D3)
● D3Gruppensignal G4 (D3), Eingänge I 4.1 bis I 4.4 (D0 bis D3)
Umgebungsbedingungen
Umgebungstemperatur
● während Betrieb°C-25 ... +70
● während Lagerung°C-40 ... +85
Schutzart IPIP20
Mechanische Daten
Breitemm90
Höhemm75
Tiefemm37
Befestigungsart35-mm-Hutschienemontage
Approbationen/ Zertifikate
allgemeine Produkt­zulassungKonformitäts­erklärungSchiffbau

CSA

UL

EAC

EG/EU-Konformitätsbescheinigung

Sonstige

ABS (American Bureau of Shipping)

Schiffbausonstiges

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Schiffsregister in Polen

RINA / Registro Italiano Navale

Bestätigungen

Sonstige

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:15.05.2020


Produkt
Artikelnummer3RG9002-0DE00
ArtikelbeschreibungAS-Interface Modul F90, digital 16DI (Multiplexing) 16x Eingang für 2-Leiter Sensor Anschluss über Schraubklemmen Baubreite 90 mm
ProduktfamilieBestelldatenübersicht
ProduktstatusPM400:Ankündigung Produktauslauf
Produktstatus DatumProduktauslauf seit: 01.02.2017
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe42C / 42C
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk5 Tag(e)
Nettogewicht pro ME0,102 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße82,00 x 100,00 x 38,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209289031
UPC754554521367
Statistische Warennummer85371098
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe3720
GeschäftsbereichskennzahlR711
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.07.2006
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Klassifizierungen
VersionKlassifizierung
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM4EC001599
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05
