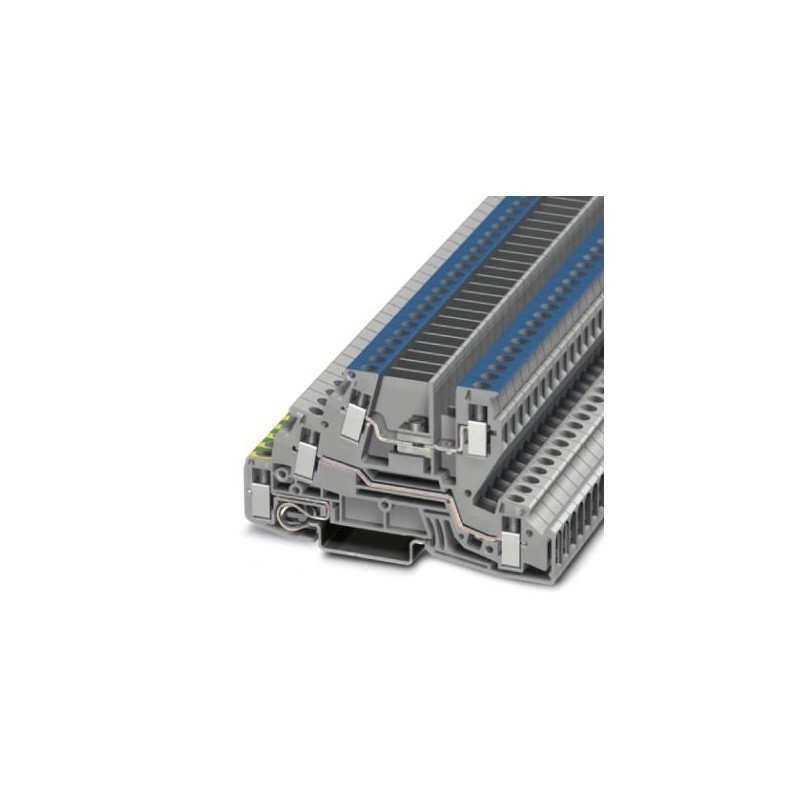

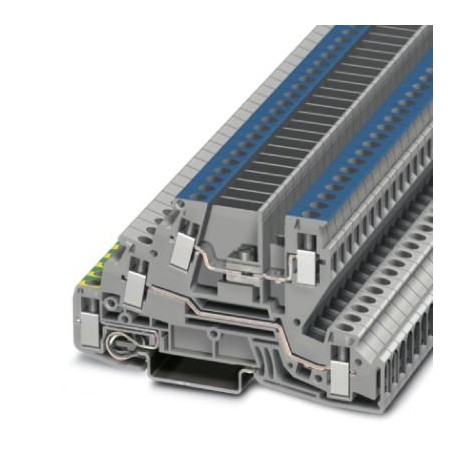

PIK 4-PE/L/NTB 2714158 PHOENIX CONTACT Borne de tierra para distribución
PIK 4-PE/L/NTB
2714158
PHOENIX_CONTACT
10
Borne de tierra para distribución
Inicio > PHOENIX_CONTACT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2714158 |
|---|---|
| Unidad de embalaje | 1 |
| Página del catálogo | Página 588 (C-3-2013) |
| EAN | 4017918061340 |
| Número de tarifa arancelaria | 85369010 |
Generalidades
| Número de pisos | 3 |
|---|---|
| Número de conexiones | 5 |
| Sección nominal | 4 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V2 |
| Tensión transitoria de dimensionamiento | 4 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 1,02 W (al conectar varios pisos se reproduce el valor) |
| Corriente de carga máxima | 32 A (con una sección de conductor de 4 mm²) |
| Corriente nominal IN | 32 A |
| Tensión nominal UN | 400 V (Fase/fase) |
| 250 V (Fase/PE) | |
| 250 V (Fase/N) | |
| Pared lateral abierta | Sí |
| Fijación de bornes | 0,5 Nm ... 0,6 Nm (Pie PE con tornillo de fijación, M2,5) |
Datos de conexión
| Observación | Observe la capacidad de corriente de los carriles. |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Conexión según norma | IEC 60947-7-1/IEC 60947-7-2 |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección del conductor flexible AWG mín. | 24 |
| Sección del conductor flexible AWG máx. | 12 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 4 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 1 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 1 mm² |
| Longitud a desaislar | 9 mm |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| IEC 60947-7-1/IEC 60947-7-2 | |
| Clase de combustibilidad según UL 94 | V2 |
Clasificaciones
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141118eCl@ss 6.027141125eCl@ss 7.027141125eCl@ss 8.027141125
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| Ficha técnica 1: 2714158 - PIK 4-PE/L/NTB | 217 Kbytes |
 |
| Catálogo completo 1: 2714158 - PIK 4-PE/L/NTB | 43 Mbytes |
|
