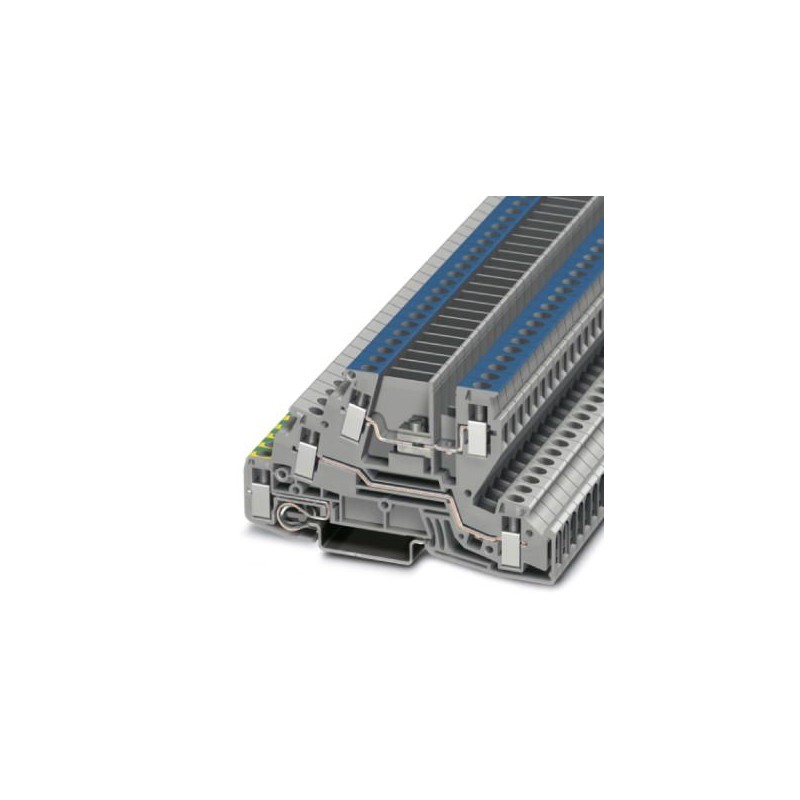

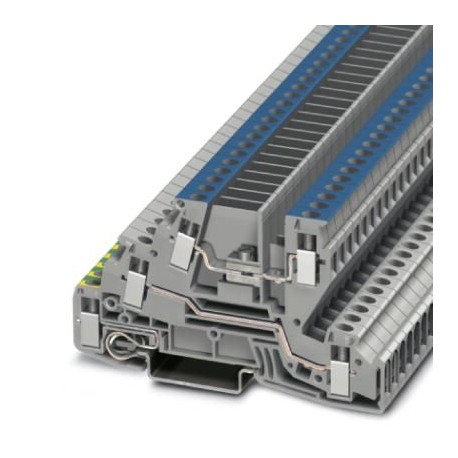

PIK 4-PE/L/NTB 2714158 PHOENIX CONTACT Morsetto per conduttore di terra per installazione
PIK 4-PE/L/NTB
2714158
PHOENIX_CONTACT
10
Morsetto per conduttore di terra per installazione
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2714158 |
|---|---|
| Pezzi/conf. | 1 |
| Pagina catalogo | Pagina 588 (C-3-2013) |
| GTIN | 4017918061340 |
| Numero tariffa doganale | 85369010 |
Generalità
| Numero di piani | 3 |
|---|---|
| Numero collegamenti | 5 |
| Sezione nominale | 4 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V2 |
| Tensione impulsiva di dimensionamento | 4 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 1,02 W (con il collegamento di molteplici piani il valore si moltiplica) |
| Corrente di carico massima | 32 A (con una sezione conduttore di 4 mm²) |
| Corrente nominale IN | 32 A |
| Tensione nominale UN | 400 V (morsetto passante / morsetto passante) |
| 250 V (morsetto passante / PE) | |
| 250 V (morsetto passante / N) | |
| Parete laterale aperta | Sì |
| Fissaggio morsetti | 0,5 Nm ... 0,6 Nm (Piedino PE con vite di fissaggio M2,5) |
Dimensioni
| Larghezza | 6,2 mm |
|---|---|
| Spessore della piastra terminale | 1,5 mm |
| Lunghezza | 88 mm |
| Altezza NS 35/7,5 | 51,5 mm |
| Altezza NS 35/15 | 59 mm |
Dati di collegamento
| Nota | Attenersi al carico di corrente ammesso delle guide di montaggio. |
|---|---|
| Collegamento | Connessione a vite |
| Attacco a norma | IEC 60947-7-1/IEC 60947-7-2 |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione max. del conduttore flessibile AWG | 12 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 4 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 1,5 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 1 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 1 mm² |
| Lunghezza di spelatura | 9 mm |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| IEC 60947-7-1/IEC 60947-7-2 | |
| Classe di combustibilità a norma UL 94 | V2 |
Classifiche
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141118eCl@ss 6.027141125eCl@ss 7.027141125eCl@ss 8.027141125
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| Datasheet 1: 2714158 - PIK 4-PE/L/NTB | 186 Kbytes |
 |
| Complete catalogue 1: 2714158 - PIK 4-PE/L/NTB | 43 Mbytes |
|
