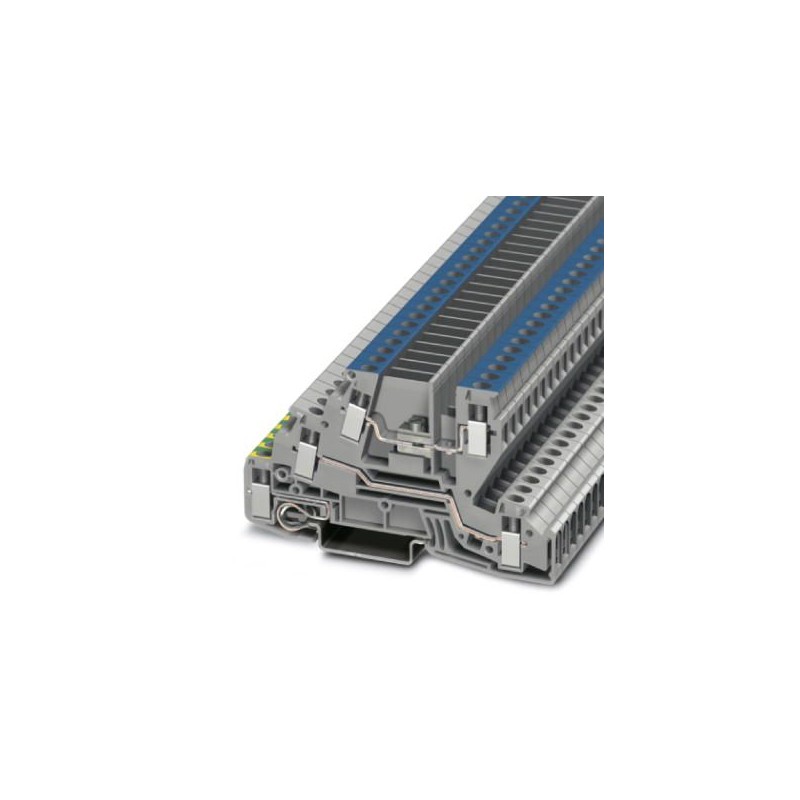

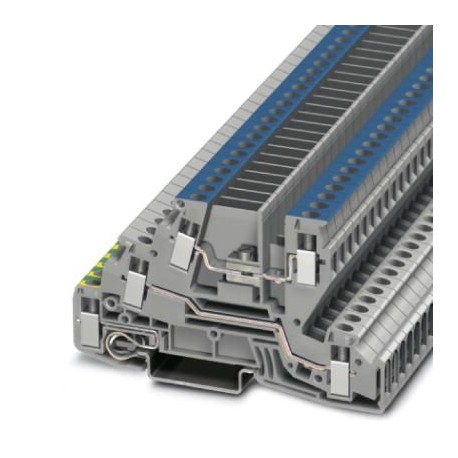

PIK 4-PE/L/NTB 2714158 PHOENIX CONTACT Bloc de jonction pour conducteur de protection d'installation
PIK 4-PE/L/NTB
2714158
PHOENIX_CONTACT
10
Bloc de jonction pour conducteur de protection d'installation
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2714158 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 588 (C-3-2013) |
| GTIN | 4017918061340 |
| Poids par pièce (hors emballage) | 0,032 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Nombre d'étages | 3 |
|---|---|
| Nombre de connexions | 5 |
| Section nominale | 4 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
| Tension de choc assignée | 4 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 1,02 W (lors du raccordement de plusieurs étages, la valeur se multiplie) |
| Courant de charge maximal | 32 A (pour une section de conducteur de 4 mm²) |
| Intensité nominale IN | 32 A |
| Tension nominale UN | 400 V (Phase/phase) |
| 250 V (Phase/PE) | |
| 250 V (Phase/N) | |
| Paroi latérale ouverte | oui |
| Fixation de bloc de jonction | 0,5 Nm ... 0,6 Nm (Pied PE avec vis de fixation, M2,5) |
Dimensions
| Largeur | 6,2 mm |
|---|---|
| Largeur de flasque | 1,5 mm |
| Longueur | 88 mm |
| Hauteur NS 35/7,5 | 51,5 mm |
| Hauteur NS 35/15 | 59 mm |
Caractéristiques de raccordement
| Remarque | Respecter l'intensité admissible des profilés. |
|---|---|
| Type de raccordement | Raccordement vissé |
| Connexion selon la norme | CEI 60947-7-1/CEI 60947-7-2 |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section de conducteur souple AWG min. | 24 |
| Section de conducteur AWG souple max. | 12 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 4 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 1 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 0,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 1 mm² |
| Longueur à dénuder | 9 mm |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| CEI 60947-7-1/CEI 60947-7-2 | |
| Classe d'inflammabilité selon UL 94 | V2 |
Classifications
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141118eCl@ss 6.027141125eCl@ss 7.027141125eCl@ss 8.027141125
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| Fiche technique 1: 2714158 - PIK 4-PE/L/NTB | 126 Kbytes |
 |
| Catalogue complet 1: 2714158 - PIK 4-PE/L/NTB | 42 Mbytes |
|
