Ver más grande

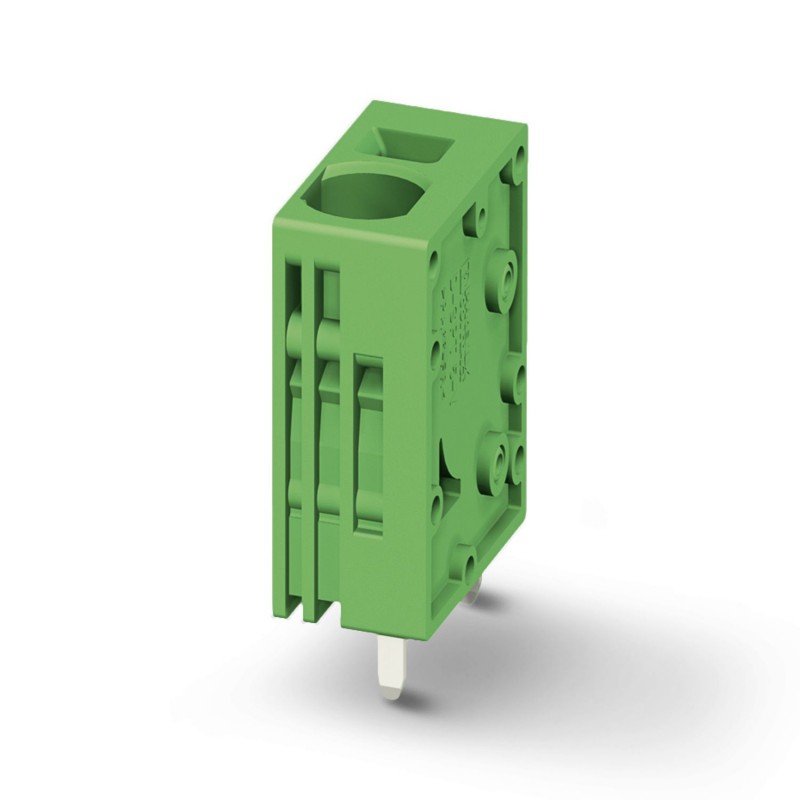

SPT 5/ 1-V-7,5 RD 1765036 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal: 41 ..
SPT 5/ 1-V-7,5 RD
1765036
PHOENIX_CONTACT
50
Terminal de tarjetas de circuitos impresos, corriente nominal: 41 A, tensión nominal (III/2): 630 V, sección nominal: 6 mm², número de potenciales: 1, número de filas: 1, número de polos por fila: 1, familia de artículos: SPT 5/..-V, paso: 7,5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 90 °, color: rojo, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 4,6 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: empaquetado en caja
Terminal de la PCB, corriente nominal: 41 A, voltaje de referencia (III/2): 630 V, sección transversal nominal: 6 mm2, número de potenciales: 1, número de filas: 1, número de polos por fila: 1, rango de elementos: SPT 5/.. -V, paso: 7,5 mm, tipo de conexión: Conexión de muelle de empuje, montaje: Soldadura por onda, dirección de enchufado conductor/PCB: 90 °, color: rojo, Disposición de los pines: Pinout lineal, Longitud del husillo [P]: 4,6 mm, número de pines por potencial: 2, tipo de embalaje: empaquetado en caja
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón setecientos sesenta y cinco mil treinta y seis |
|---|---|
| Unidad de embalaje | 50 pc |
| Cantidad de orden mínima | 50 pc |
| GTIN | 4046356421652 |
| Peso por Pieza (sin incluir el embalaje) | 4.570 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y nueve mil diez |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 18.5 mm |
|---|---|
| Cancha | 7.5 mm |
| Ancho [ w ] | 9.3 mm |
| Altura | 24.15 mm |
| Altura [ h ] | 28.75 mm |
| La soldadura del pin [P] | 4.6 mm |
| Espacio entre pines | 14 mm |
| Diámetro del agujero | 2.1 mm |
General
| Gama de artículos | SUBCOMITÉ 5/..-V |
|---|---|
| Tensión de impulso admisible (III/3) | 8 kV |
| Tensión de impulso admisible (III/2) | 8 kV |
| Tensión de impulso admisible (II/2) | 6 kV |
| Tensión asignada (III/3) | 800 V |
| Tensión asignada (III/2) | 1000 V |
| Tensión nominal (II/2) | 1000 V |
| Conexión en acc. con el estándar de | ES-VDE |
| Corriente Nominal IN | 41 Un |
| Nominal de la sección transversal | 6 mm2 |
| La soldadura del pin de la superficie | |
| Pelar longitud | 15 mm |
| Número de posiciones | Uno |
Los datos de conexión
| Sección cruzada del Conductor AWG min. | Veinticuatro |
|---|---|
| Sección cruzada del Conductor AWG max. | Ocho |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, min. | 0,25 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, max. | 1,5 mm2 |
Ambiental, Cumplimiento De Productos
| China RoHS | Ecológico periodo de uso: ilimitado = EFUP-e |
|---|---|
| No hay sustancias peligrosas por encima de los valores de umbral |
Clasificaciones
eCl@ss 4.0Veintisiete millones cien cuarenta y ún mil cien nueveeCl@ss 4.1Veintisiete millones cien cuarenta y ún mil cien nueveeCl@ss 5.0Veintisiete millones cien cuarenta y ún mil cien noventaeCl@ss 5.1Veintisiete millones doscientos sesenta y ún mil cieneCl@ss 6.0Veintisiete millones doscientos sesenta y ún mil cieneCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos unoeCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos unoeCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos uno
UNSPSC 6.01Treinta millones doscientos once mil ochocientos unoUNSPSC 7.0901Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dosUNSPSC 11Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dosUNSPSC 12.01Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dosUNSPSC 13.2Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dos
| Característica | Valor |
|---|---|
| Altura (EF000040) | 28.75 mm |
| Número de conexiones eléctricas (EF008252) | 1 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 7.5 mm |
| Corriente nominal In (EF008250) | 41 A |
| Tensión nominal (EF000228) | 630 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión de abrazadera con resorte |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 10 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 2.1 mm |
| Longitud del pin (EF006825) | 4.6 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Rojo |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Contacto de conexión |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
