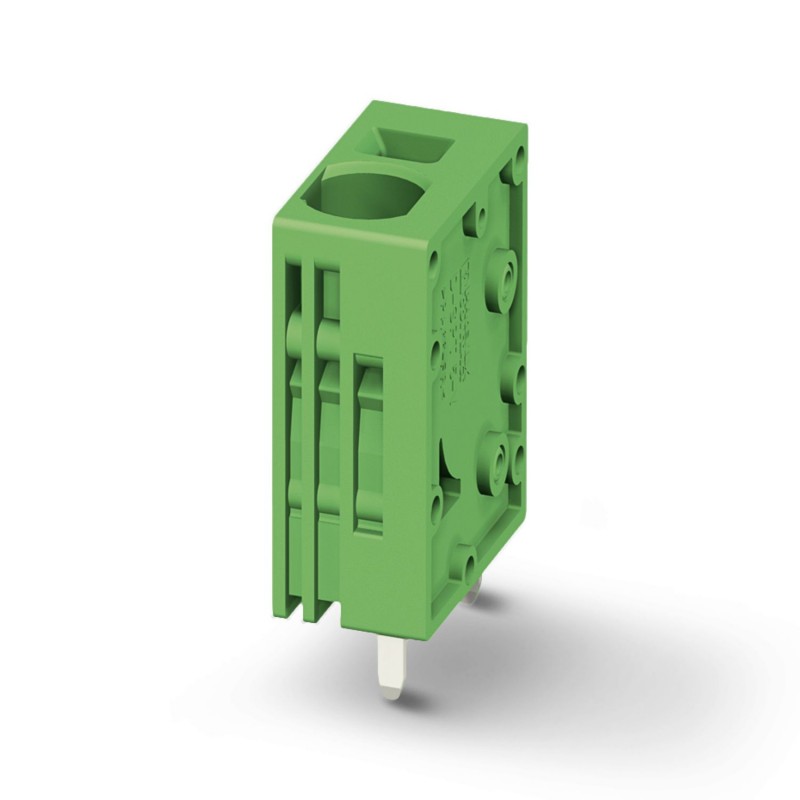

SPT 5/ 1-V-7,5 RD 1765036 PHOENIX CONTACT PCB terminal block
SPT 5/ 1-V-7,5 RD
1765036
PHOENIX_CONTACT
50
PCB terminal block
Reihenklemme für Leiterplatte, Nennstrom: 41 A, Nennspannung (III/2): 630 V, Nennquerschnitt: 6 mm², Anzahl der Potentiale: 1, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 1, Artikelfamilie: SPT 5/.. -V, Rastermaß: 7,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 90°, Farbe: rot, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 4,6 mm, Anzahl der Lötpins pro Potential: 2, Verpackungsart: boxed
PCB-Klemme, Nennstrom: 41 A, Referenzspannung (III/2): 630 V, Nennquerschnitt: 6 mm², Anzahl der Potentiale: 1, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 1, Stückbereich: SPT 5/.. -V, Steigung: 7,5 mm, Verbindungsart: Einschiebefederverbindung, Montage: Wellenlöten, Leiter-/PCB-Steckrichtung: 90 °, Farbe: rot, Pin-Layout: Linearer Pinout, Spindellänge [P]: 4,6 mm, Anzahl der Pins pro Potential: 2, Verpackungstyp: Packung in Karton gepackt
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million sieben hundert fünf und sechzig tausend sechs und dreißig |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| GTIN | 4046356421652 |
| Gewicht pro Stück (exklusive Verpackung) | 4.570 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Länge [ l ] | 18,5 mm |
|---|---|
| Pitch | 7,5 mm |
| Breite [ w ] | 9,3 mm |
| Höhe | 24.15 mm |
| Höhe [ h ] | 28.75 mm |
| Lötstift [P] | 4,6 mm |
| Pin-Abstand | 14 mm |
| Loch-Durchmesser | 2.1 mm |
Allgemeine
| Palette von Artikeln | SPT 5/..-V |
|---|---|
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Bemessungsspannung (III/3) | 800 V |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsspannung (II/2) | 1000 V |
| Verbindung im acc. mit standard | EN-VDE |
| Nennstrom IN | 41 A |
| Nennquerschnitt | 6 mm2 |
| Lötmittel pin-Oberfläche | |
| Abisolierlänge | 15 mm |
| Anzahl der Positionen | Eins |
Verbindungsdaten
| Leiterquerschnitt AWG min. | Vier und zwanzig |
|---|---|
| Leiterquerschnitt AWG max. | Acht |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülsen mit Kunststoffhülse min. | 0,25 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülse mit Kunststoffhülse max. | 1,5 mm2 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neuneCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neuneCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neunzigeCl@ss 5.1Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert eins
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert einsUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißigUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißigUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißigUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißig
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 28.75 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 1 |
| Anzahl der Etagen (EF002659) | 1 |
| Rastermaß der Anschlüsse (EF006827) | 7.5 mm |
| Bemessungsstrom In (EF008250) | 41 A |
| Bemessungsspannung (EF000228) | 630 V |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 10 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Durchmesser Anschlusspin (EF006823) | 2.1 mm |
| Länge des Pins (EF006825) | 4.6 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | rot |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Art der Leiterplattenbefestigung (EF008226) | Anschlusskontakt |
| Befestigungsart (EF002442) | löten |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
