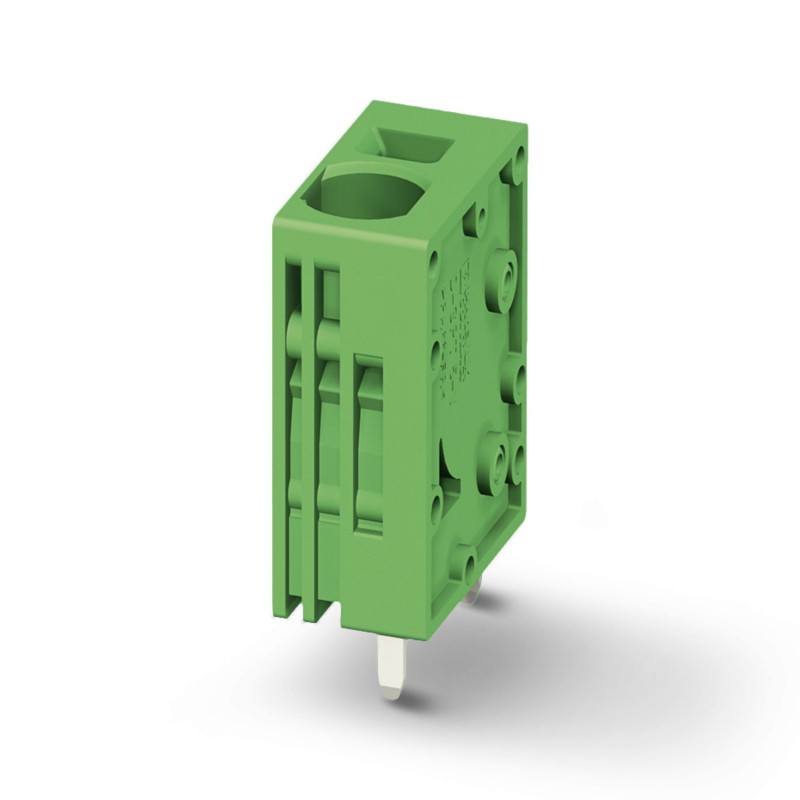

SPT 5/ 1-V-7,5 RD 1765036 PHOENIX CONTACT PCB терминальный блок
SPT 5/ 1-V-7,5 RD
1765036
PHOENIX_CONTACT
50
PCB терминальный блок
Клеммная колодка для печатной платы, номинальный ток: 41 А, номинальное напряжение (III/2): 630 В, номинальное сечение: 6 мм², количество потенциалов: 1, количество рядов: 1, количество полюсов в ряду: 1, семейство изделий: SPT 5/.. -V, шаг: 7,5 мм, тип подключения: Пружинное соединение push-in, монтаж: Пайка волной волны, направление подключения проводника/печатная плата: 90 °, цвет: красный, Расположение контактов: Линейное расположение контактов, длина контактов [P]: 4,6 мм, количество контактов пайки на потенциал: 2, тип упаковки: коробчатый
Клемма печатной платы, номинальный ток: 41 А, опорное напряжение (III/2): 630 В, номинальное сечение: 6 мм², количество потенциалов: 1, количество рядов: 1, количество полюсов в ряду: 1, диапазон элементов: SPT 5/.. -V, шаг: 7,5 мм, тип соединения: пружинное соединение, крепление: волновая пайка, направление подключения проводника/печатной платы: 90°, цвет: красный, расположение штифтов: линейное расположение, длина шпинделя [P]: 4,6 мм, количество контактов на потенциал: 2, тип упаковки: упаковка в картон
Разъемы штекерные промышленные > Клемма печатной платы
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион семьсот шестьдесят пять тысяч тридцать шесть |
|---|---|
| Единица упаковки | 50 ПК |
| Минимальный объем заказа | 50 ПК |
| ГНТП | 4046356421652 |
| Вес / шт. (без упаковки) | 4.570 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят девять тысяч десять |
| Страна происхождения | De (Германия) |
Размеры
| Длина [ л ] | 18.5 мм |
|---|---|
| Поле | 7,5 мм |
| Ширина [ Вт ] | 9.3 мм |
| Высота | 24.15 мм |
| Высота [ ч ] | 28.75 мм |
| PIN припоя [П] | 4.6 мм |
| Расстояние между штырьками | 14 мм |
| Диаметр отверстия | 2.1 мм |
Общие
| Ассортимент изделий | ППП 5/..-В |
|---|---|
| Номинальное импульсное напряжение (III в/3) | 8 кв |
| Номинальное импульсное напряжение (III/2)об | 8 кв |
| Номинальное импульсное напряжение (II/2 с) | 6 кв |
| Номинальное напряжение (в III/3) | 800 в |
| Номинальное напряжение (III/2)об | 1000 в |
| Номинальное напряжение (II/2 с) | 1000 в |
| Подключение в соотв. со стандартной | АН-ВДЕ |
| Номинальный ток IН | 41 а |
| Номинальное поперечное сечение | 6 мм2 |
| PIN припоя поверхности | |
| Длина зачистки | 15 мм |
| Количество позиций | Один |
Данные соединения
| Проводника сечение AWG в мин. | Двадцать четыре |
|---|---|
| Проводника сечение AWG Макс. | Восемь |
| 2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, мин. | 0.25 мм2 |
| 2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, макс. | 1,5 мм2 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч восемьсот одинСКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать два
| Характеристика | Значение |
|---|---|
| Height (EF000040) | 28.75 mm |
| Number of electrical connections (EF008252) | 1 |
| Number of levels (EF002659) | 1 |
| Modular spacing connections (EF006827) | 7.5 mm |
| Rated current In (EF008250) | 41 A |
| Rated voltage (EF000228) | 630 V |
| Rated surge voltage (EF002993) | 6 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Connection type conductor (EF006821) | Spring clamp connection |
| Connectable conductor cross section solid-core (EF007337) | 0.2 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.25 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.2 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 10 mm² |
| Connection type PCB (EF006822) | Soldering connection |
| Material connection surface (EF006826) | Tin |
| Diameter connection pin (EF006823) | 2.1 mm |
| Length pin (EF006825) | 4.6 mm |
| Material insulation body (EF007543) | Other |
| Housing colour (EF000136) | Red |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
| Type of PCB fastening (EF008226) | Connecting contact |
| Type of fastening (EF002442) | Solder |
| Type of banding (EF007011) | Carton (for SMD) |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS RU .pdf | 15 Mbytes |
|
