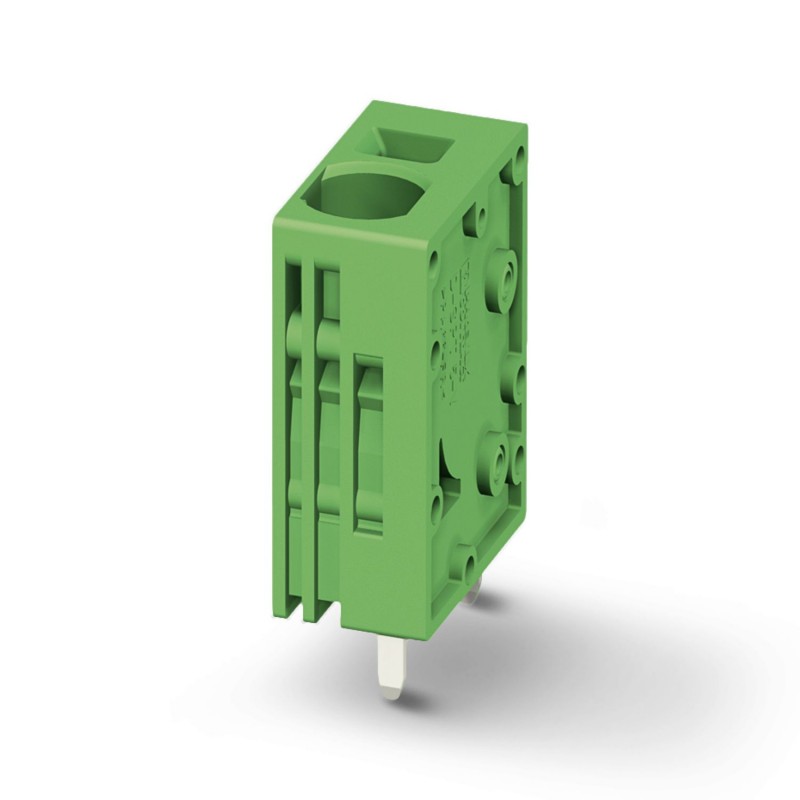

SPT 5/ 1-V-7,5 RD 1765036 PHOENIX CONTACT Do PWB bloco terminal
SPT 5/ 1-V-7,5 RD
1765036
PHOENIX_CONTACT
50
Do PWB bloco terminal
Régua de terminais para placa de circuito impresso, corrente nominal: 41 A, tensão nominal (III/2): 630 V, seção nominal: 6 mm², número de potenciais: 1, número de linhas: 1, número de polos por linha: 1, família de artigos: SPT 5/.. -V, passo: 7,5 mm, tipo de conexão: Conexão de mola push-in, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 90 °, cor: vermelho, Arranjo de pinos: Arranjo linear de pinos, Comprimento do pino [P]: 4,6 mm, número de pinos de solda por potencial: 2, tipo de embalagem: caixa
Terminal da PCB, corrente nominal: 41 A, tensão de referência (III/2): 630 V, seção transversal nominal: 6 mm², número de potenciais: 1, número de linhas: 1, número de polos por linha: 1, faixa de elementos: SPT 5/.. -V, passo: 7,5 mm, tipo de conexão: Conexão de mola de empurramento, montagem: Solda por onda, direção de conectividade do driver/PCB: 90 °, cor: vermelho, arranjo dos pinos: Pinout linear, comprimento do eixo [P]: 4,6 mm, número de pinos por potencial: 2, tipo de embalagem: caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão setecentos e sessenta e cinco mil, trinta e seis |
|---|---|
| Embalagem da unidade | 50 pc |
| Quantidade de ordem mínima | 50 pc |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões quatrocentos e vinte mil seiscentos e cinqüenta e dois |
| Peso por Peça (excluindo embalagem) | 4.570 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | DE (Alemanha) |
Dimensões
| Comprimento [ l ] | 18,5 mm |
|---|---|
| Campo | 7.5 mm |
| Largura [ w ] | 9.3 mm |
| Altura | 24.15 mm |
| Altura [ h ] | De 28,75 mm |
| Solda do pino [P] | 4,6 mm |
| Pin espaçamento | 14 mm |
| Diâmetro do furo | 2.1 mm |
Geral
| Gama de artigos | SPT 5/..-V |
|---|---|
| Nominal a tensão de pico (III/3) | 8 kV |
| Nominal a tensão de pico (III/2) | 8 kV |
| Nominal a tensão de pico (II/2) | 6 kV |
| Tensão nominal (III/3) | 800 V |
| Tensão nominal (III/2) | 1000 V |
| Tensão nominal (II/2) | 1000 V |
| Conexão em acc. com o padrão de | PT-VDE |
| Corrente Nominal euN | 41 A |
| Nominal da seção transversal do | 6 mm2 |
| Solda do pino de superfície | |
| Comprimento de decapagem | 15 mm |
| Número de posições | Um |
Ligação de dados
| Condutor de seção transversal AWG min. | Vinte e quatro |
|---|---|
| Condutor de seção transversal AWG max. | Oito |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, min. | 0,25 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 1,5 mm2 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e noventaeCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um
UNSPSC 6.01Trinta milhões, duzentos e onze mil oitocentos e umUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e doisUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois
| Característica | Valor |
|---|---|
| Altura (EF000040) | 28.75 mm |
| Número de conexões elétricas (EF008252) | 1 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 7.5 mm |
| Corrente nominal especificada In (EF008250) | 41 A |
| Tensão especificada de funcionamento (EF000228) | 630 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 10 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 2.1 mm |
| Comprimento do pino (EF006825) | 4.6 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Vermelho |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
