MINI-PS-100-240AC/10-15DC/2
2938756
PHOENIX_CONTACT
1

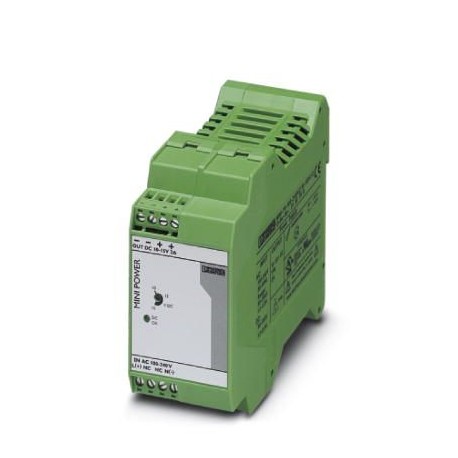

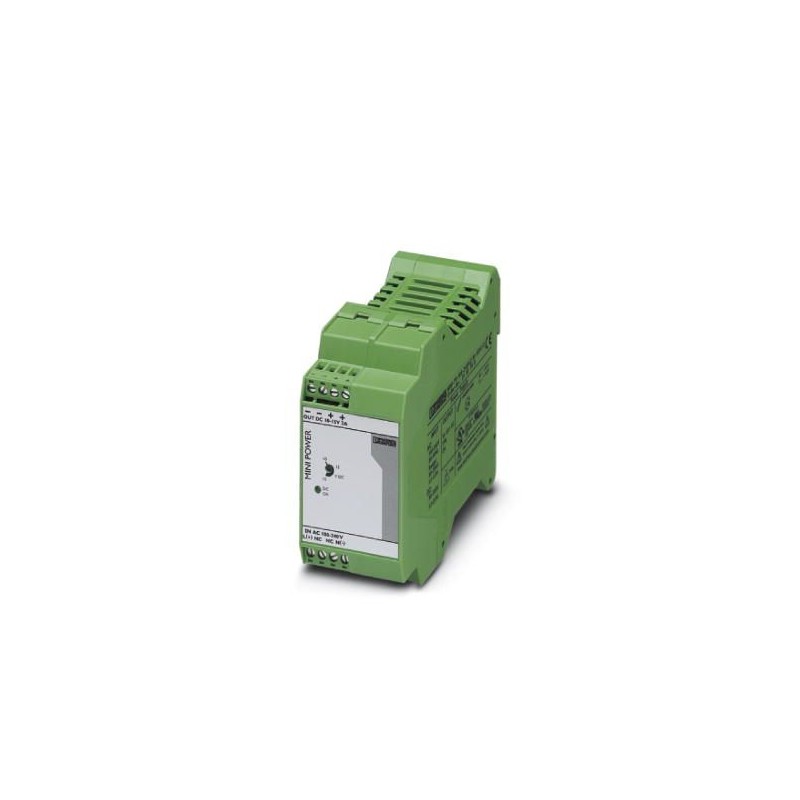

Fuente de alimentación conmutada en primario MINI POWER para montaje sobre carril, entrada: monofásica, salida: 10 V DC ... 15 V DC/2 A
Fuentes alimentación
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2938756 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | CMPM12 - |
Página del catálogo | Página 236 (C_4_2017) |
EAN | 4017918925192 |
Peso por unidad (sin incluir el embalaje) | 250,000 g |
Número de tarifa arancelaria | 85044030 |
País de origen | PL (Polonia) |
Índice de protección | IP20 |
---|---|
Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
Margen de tensión nominal de entrada | 100 V AC ... 240 V AC |
---|---|
Rango de tensión de entrada | 85 V AC ... 264 V AC |
90 V DC ... 350 V DC | |
Gama de frecuencias AC | 45 Hz ... 65 Hz |
Absorción de corriente | 0,4 A (120 V AC) |
0,2 A (230 V AC) | |
0,4 A (90 V DC) | |
0,1 A (350 V DC) | |
Potencia nominal absorbida | 44 VA |
Extracorriente de cierre | < 15 A (típico) |
Puenteo en fallo de red | > 20 ms (120 V AC) |
> 120 ms (230 V AC) | |
Fusible de entrada | 2 A (Lento, interno) |
Selección de fusibles apropiados | 6 A ... 16 A (Característica B, C, D, K) |
Tensión nominal de salida | 12 V DC ±1 % |
---|---|
10 V DC ±1 % | |
15 V DC ±1 % | |
Rango de ajuste de la tensión de salida (Uset) | 10 V DC ... 15 V DC (> 12 V DC, limitado por constante de potencia) |
Corriente nominal de salida (IN) | 2 A (-25 °C ... 60 °C) |
POWER BOOST (IBoost) | 2,3 A (-25 °C ... 40 °C permanentemente) |
Derating | 60 °C ... 70 °C (2,5 % / K) |
Posibilidad de conexión en paralelo | Sí, para instalaciones redundantes y aumento de potencia |
Posibilidad de conexión en serie | Sí |
Ondulación residual | < 20 mVPP(20 MHz) |
Potencia de salida | 30 W |
Tiempo de conexión típico | < 1 s |
Puntas de conexión Carga nominal | < 100 mVPP(20 MHz) |
Disipación máxima de circuito abierto | < 1 W |
Disipación de carga nominal máxima | < 7 W |
Peso neto | 0,25 kg |
---|---|
Indicación de la tensión de servicio | LED verde |
Rendimiento | > 86 % (con 230 V AC y valores nominales) |
Tensión de aislamiento entrada/salida | 4 kV (ensayo de tipo) |
3 kV (Ensayo individual) | |
Clase de protección | II (en armario de control cerrado) |
Índice de protección | IP20 |
MTBF (IEC 61709, SN 29500) | > 507000 h (40 °C) |
Posición para el montaje | Carril horizontal NS 35, EN 60715 |
Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
Tipo de conexión | Conexión por tornillo enchufable |
---|---|
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de cable AWG mín. | 24 |
Sección de cable AWG máx. | 12 |
Longitud a desaislar | 7 mm |
Rosca de tornillo | M3 |
Tipo de conexión | Conexión por tornillo enchufable |
---|---|
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de cable AWG mín. | 24 |
Sección de cable AWG máx. | 12 |
Longitud a desaislar | 7 mm |
Rosca de tornillo | M3 |
Sección de conductor rígido mín. | 0,2 mm² |
---|---|
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de cable AWG mín. | 24 |
Sección de cable AWG máx. | 12 |
Rosca de tornillo | M3 |
Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
---|---|
Emisión de interferencias | EN 55011 (EN 55022) |
Resistencia a interferencias | EN 61000-6-2:2005 |
Conexión según norma | CUL |
Directiva de baja tensión | De conformidad con la directriz NSR 2006/95/CE |
Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
Norma - Tensión baja de protección | EN 60950-1 (SELV) |
EN 60204 (PELV) | |
Norma - Separación segura | DIN VDE 0100-410 |
Norma - Limitación de corrientes armónicas de la red | EN 61000-3-2 |
Homologaciones UL | UL/C-UL Listed UL 508 |
UL/C-UL Recognized UL 60950-1 | |
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
Aplicaciones para trenes | EN 50121-4 |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
