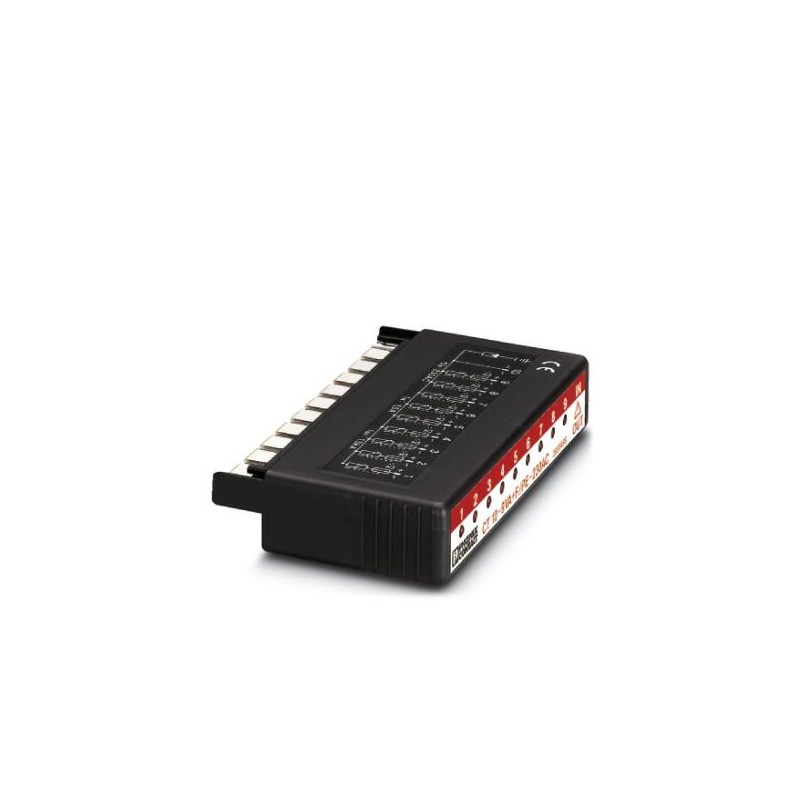

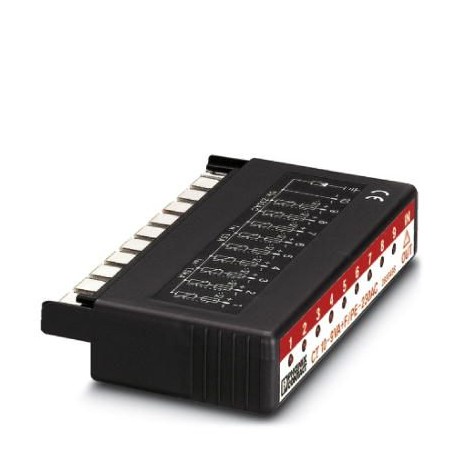

CT 10-9VA-230AC 2830498 PHOENIX CONTACT Protección enchufable LSA-PLUS (COMTRAB CT 10) con protección contra..
CT 10-9VA-230AC
2830498
PHOENIX_CONTACT
Protección enchufable LSA-PLUS (COMTRAB CT 10) con protección contra sobretensiones, incl. indicación óptica de defecto para nueve circuitos de señales de dos conductores. Tensión nominal: 230 V AC. Ejecución: 10 circuitos de dos hilos
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2830498 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL3212 - |
| Página del catálogo | Página 105 (C_6_2013) |
| EAN | 4017918106553 |
| Peso por unidad (sin incluir el embalaje) | 112,400 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
|---|---|
| Altitud | ≤ 2000 mm (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| Índice de protección | IP20 |
Generalidades
| Material carcasa | PBT |
|---|---|
| Clase de combustibilidad según UL 94 | V-0 |
| Color | negro intenso RAL 9005 |
| Normas para líneas de fuga y espacios de aire | VDE 0110-1 |
| IEC 60664 | |
| Tipo de montaje | A CT-TERMIBLOCK y regleta interrumpible LSA-PLUS |
| Construcción | Módulo LSA-PLUS |
| Dirección de actuación | Line-Line & Line-Earth Ground |
| Descargador verificable con CHECKMASTER a partir de la revisión de software: | Desde rev. de SW 1.00 |
Circuito de protección
| Clase de ensayo IEC | C1 |
|---|---|
| C3 | |
| Tensión nominal UN | 250 V DC |
| 230 V AC | |
| Tensión constante máxima UC | 275 V DC |
| 275 V AC | |
| Corriente asignada | 1,5 A AC (por pista) |
| 200 mA DC (por pista) | |
| Corriente activa de servicio ICa UC | ≤ 1,5 mA AC (por pista) |
| ≤ 2 mA DC (por pista) | |
| Corriente de conductor de protección IPE | ≤ 1 µA |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 1,5 kA |
| Corriente transitoria nominal In(8/20)µs (hilo-masa de señales) | 1,5 kA |
| Corriente transitoria nominal In(8/20) µs (masa de señales-puesta a tierra) | 5 kA |
| Corriente transitoria total Itotal(8/20) µs | 5 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra) | 5 kA (10-PE) |
| Corriente de sobrecarga momentánea de derivación Imáx(8/20) µs máxima (hilo-masa de señales) | 3 kA |
| Tensión residual para In(conductor-tierra) | ≤ 1,4 kV |
| Tensión residual en In (hilo-masa de señales) | ≤ 1,1 kV |
| Longitud de cable fija | 10 m |
| Nivel de protección Up(conductor-tierra) | ≤ 1,4 kV (10-PE) |
| Nivel de protección Up(hilo-masa de señales) | ≤ 1,1 kV |
| Tiempo de reacción tA(conductor-conductor) | ≤ 25 ns |
| Tiempo de reacción tA (hilo-masa de señales) | ≤ 25 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Gama de frecuencias | 50 Hz ... 60 Hz |
| Capacidad (hilo-masa de señales) | típ. 320 pF |
| Capacidad (conductor-tierra) | típ. 2 pF (10-PE) |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| Fusible previo máximo requerido | 1,5 A AC (gL) |
| 200 mA DC (F) | |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C2 - 3 kV/1,5 kA |
| A prueba de sobrecorrientes momentáneas (hilo-masa de señales) | C2 - 3 kV/1,5 kA |
| A prueba de sobrecorrientes momentáneas (masa de señales-puesta a tierra) | C2 - 10 kV/5 kA |
Datos de conexión
| Tipo de conexión | Enchufable en COMTRAB-TERMIBLOCK y regletas interrumpibles y de conmutación LSA-PLUS |
|---|---|
| Tipo de conexión IN | Sistema enchufable COMTRAB |
| Tipo de conexión OUT | Sistema enchufable COMTRAB |
Normas y especificaciones
| Normas/disposiciones | IEC 61643-21 2000 + Corrigendum 2001 + A1:2008, modificado + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-2830498-CT 10-9VA-230AC | 151 Kbytes |
|
