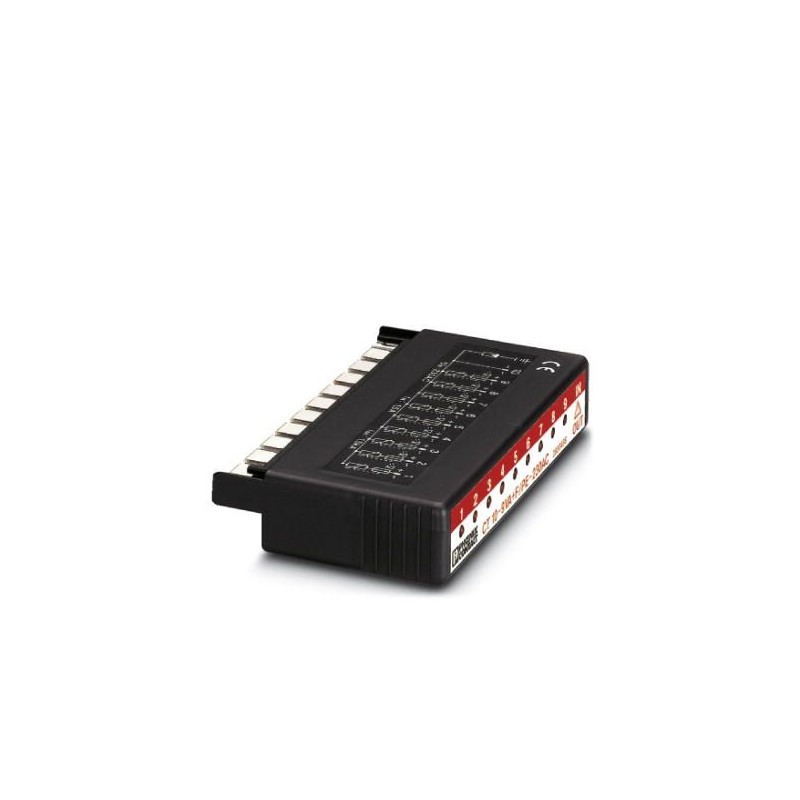

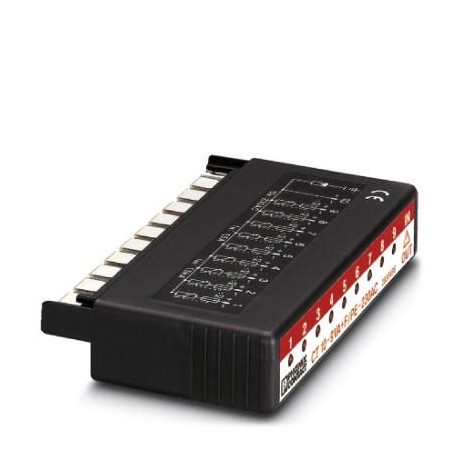

CT 10-9VA-230AC 2830498 PHOENIX CONTACT Connecteur de protection antisurtension
CT 10-9VA-230AC
2830498
PHOENIX_CONTACT
Connecteur de protection antisurtension
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2830498 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 105 (C-6-2013) |
| GTIN | 4017918106553 |
| Poids par pièce (hors emballage) | 0,112 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Altitude | ≤ 2000 mm (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PBT |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir foncé RAL 9005 |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| CEI 60664 | |
| Type de montage | sur CT-TERMIBLOCK et barrette de sectionnement LSA-PLUS |
| Type | Module LSA-PLUS |
| Sens de l'action | Line-Line & Line-Earth Ground |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C3 | |
| Tension nominale UN | 250 V DC |
| 230 V AC | |
| Tension permanente maximale UC | 275 V DC |
| 275 V AC | |
| Courant de référence | 1,5 A AC (par circuit) |
| 200 mA DC (par circuit) | |
| Courant utile de service ICpour UC | ≤ 1,5 mA AC (par circuit) |
| ≤ 2 mA DC (par circuit) | |
| Courant résidual IPE | ≤ 1 µA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 1,5 kA |
| Courant nominal de décharge In(8/20) µs (fil-masse du signal) | 1,5 kA |
| Courant nominal de décharge In(8/20) µs (masse du signal-terre) | 5 kA |
| Courant de décharge global Itotal(8/20) µs | 5 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 5 kA (10-PE) |
| Courant de décharge Imax(8/20)µs maximal (fil-masse du signal) | 3 kA |
| Tension résiduelle pour In(fil-terre) | ≤ 1,4 kV |
| Tension résiduelle avec In (fil-masse du signal) | ≤ 1,1 kV |
| Longueur de câble fixe | 10 m |
| Niveau de protection Up(fil-terre) | ≤ 1,4 kV (10-PE) |
| Niveau de protection en tension Upstatique (fil-masse du signal) | ≤ 1,1 kV |
| Temps d'amorçage tA(fil-fil) | ≤ 25 ns |
| Temps de réponse tA (fil-signal de masse) | ≤ 25 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Plage de fréquence | 50 Hz ... 60 Hz |
| Capacité (fil-masse du signal) | typ. 320 pF |
| Capacité (fil-terre) | typ. 2 pF (10-PE) |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 1,5 A AC (gL) |
| 200 mA DC (F) | |
| Résistance aux courants de choc (fil-terre) | C2 - 3 kV/1,5 kA |
| Résistance aux courants de choc (fil-masse du signal) | C2 - 3 kV/1,5 kA |
| Résistance aux courants de choc (masse du signal-terre) | C2 - 10 kV/5 kA |
Caractéristiques de raccordement
| Type de raccordement | Enfichable sur les barrettes de sectionnement et de commutation COMTRAB-TERMIBLOCK et LSA-Plus |
|---|---|
| Type de raccordement IN | Système COMTRAB |
| Type de raccordement OUT | Système COMTRAB |
Normes et spécifications
| Normes/prescriptions | CEI 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
