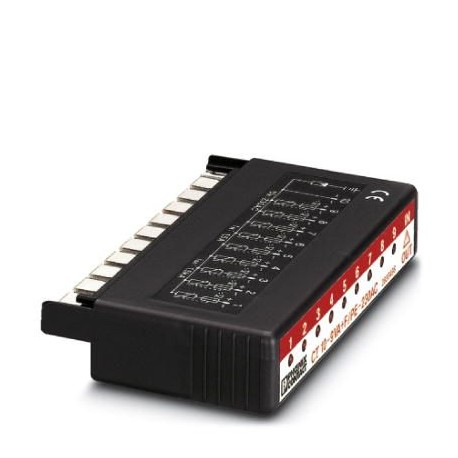

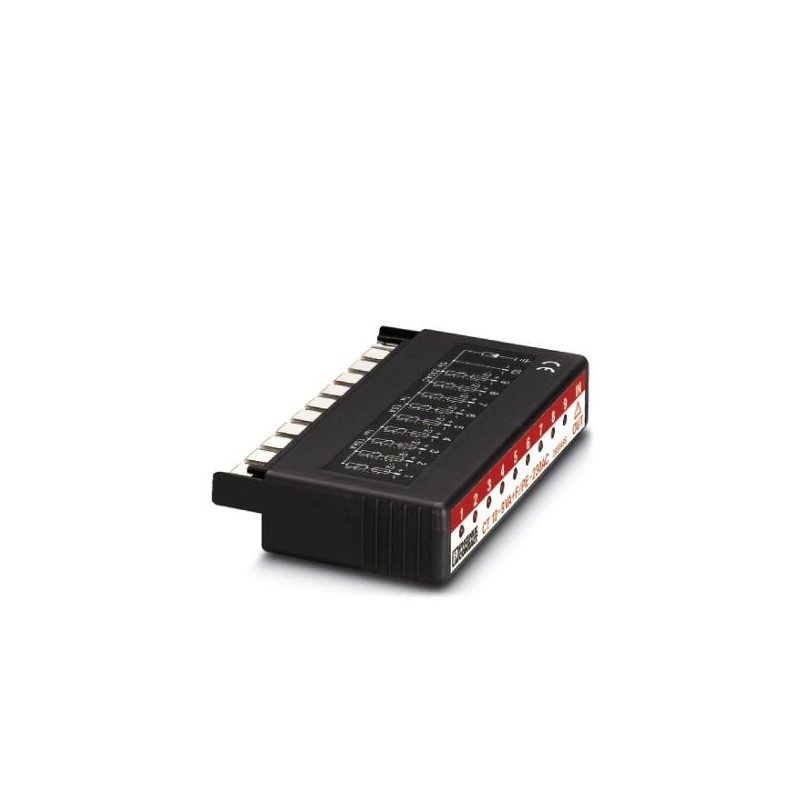

CT 10-9VA-230AC 2830498 PHOENIX CONTACT Spina protezione contro le sovratensioni
CT 10-9VA-230AC
2830498
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2830498 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL3212 - |
| Pagina catalogo | Pagina 105 (C_6_2013) |
| GTIN | 4017918106553 |
| Peso per pezzo (confezione esclusa) | 112,400 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Posizione elevata | ≤ 2000 mm (amsl (su zero normale)) |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PBT |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero intenso RAL 9005 |
| Norme per distanze in aria e superficiali | VDE 0110-1 |
| IEC 60664 | |
| Tipo di montaggio | su CT-TERMIBLOCK e barra di separazione LSA-PLUS |
| Tipo | Modulo LSA-PLUS |
| Direzione di azione | Line-Line & Line-Earth Ground |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.00 |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C3 | |
| Tensione nominale UN | 250 V DC |
| 230 V AC | |
| Massima tensione permanente UC | 275 V DC |
| 275 V AC | |
| Corrente di dimensionamento | 1,5 A AC (per conduttore) |
| 200 mA DC (per conduttore) | |
| Corrente attiva di esercizio ICa UC | ≤ 1,5 mA AC (per conduttore) |
| ≤ 2 mA DC (per conduttore) | |
| Corrente conduttori di terra IPE | ≤ 1 µA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 1,5 kA |
| Corrente nominale dispersa In(8/20) µs (massa segnale fili) | 1,5 kA |
| Corrente nominale dispersa In(8/20) µs (massa segnale di terra) | 5 kA |
| Corrente dispersa Itotal(8/20) µs | 5 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 5 kA (10-PE) |
| Max. corrente dispersa Imax(8/20) µs (massa segnale fili) | 3 kA |
| Tensione residua con In(conduttore-terra) | ≤ 1,4 kV |
| Tensione residua in In (fili-massa segnale) | ≤ 1,1 kV |
| Lunghezza cavo fissa | 10 m |
| Livello di protezione Up(conduttore-terra) | ≤ 1,4 kV (10-PE) |
| Livello di protezione Up(massa segnale fili) | ≤ 1,1 kV |
| Tempo di eccitazione tA(filo-filo) | ≤ 25 ns |
| Tempo di risposta tA (massa segnale fili) | ≤ 25 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Frequenza | 50 Hz ... 60 Hz |
| Capacità (massa segnale fili) | tip. 320 pF |
| Capacità (filo-terra) | tip. 2 pF (10-PE) |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 1,5 A AC (gL) |
| 200 mA DC (F) | |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 3 kV/1,5 kA |
| Resistenza corrente impulsiva (massa segnale fili) | C2 - 3 kV/1,5 kA |
| Resistenza corrente impulsiva (massa segnale di terra) | C2 - 10 kV/5 kA |
Dati di collegamento
| Collegamento | Innestabile nel COMTRAB-TERMIBLOCK e nelle barre di separazione e di attivazione LSA-PLUS. |
|---|---|
| Tipo di collegamento IN | Sistema di spine COMTRAB |
| Tipo di collegamento OUT | Sistema di spine COMTRAB |
Normative e prescrizioni
| Norme/disposizioni | IEC 61643-21 2000 + rettifica 2001 + A1:2008, modificato + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2830498-CT 10-9VA-230AC | 151 Kbytes |
|
