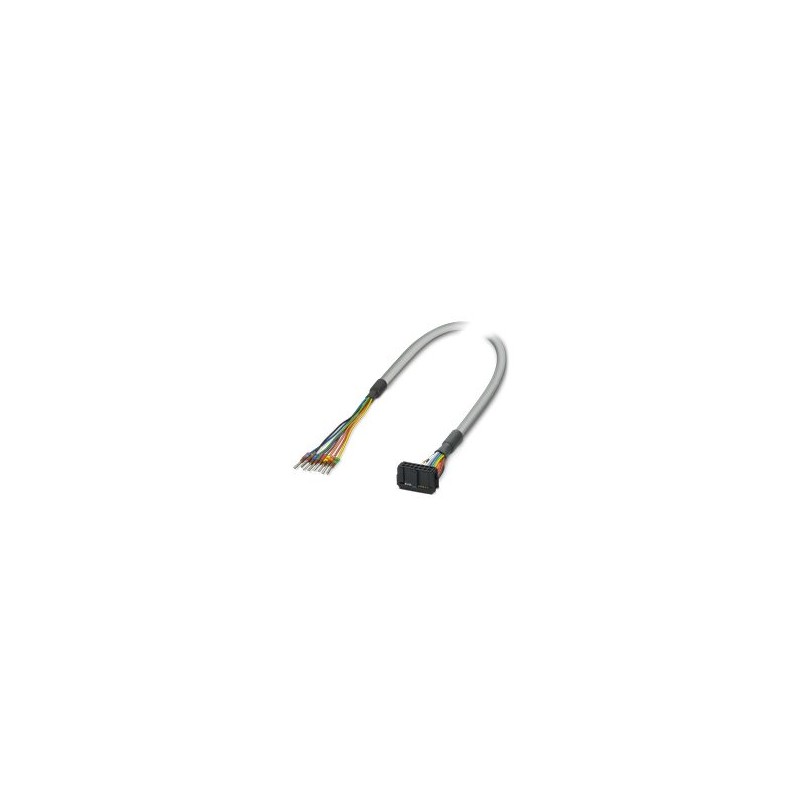

CABLE-FLK14/AXIO/OE/0,14/4,0M 1369906 PHOENIX CONTACT Cable redondo confeccionado control: Axioline Realtime..
CABLE-FLK14/AXIO/OE/0,14/4,0M
1369906
PHOENIX_CONTACT
Cable redondo confeccionado; control: Axioline Realtime I/O; conexión 1: Conductores individuales (8-polos) (Los conductores están rotulados y equipados con punteras); conexión 2: Hembra de conexión IDC/FLK (1x 14-polos); longitud de cable: 4 m
Controladores industriales (PLC) > Cable conexión de PLC
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Cable de sistema |
| Condiciones ambientales | |
| Índice de protección | IP00 |
| Índice de protección (Lugar de montaje) | ≥ IP54 (Lugar de montaje) |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (Disposición fija) |
| -10 °C ... 70 °C (Disposición móvil) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m |
| Tensión de servicio (AC) | ≤ 30 V AC |
| Tensión de servicio (DC) | ≤ 60 V DC |
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Corriente (por circuito, 50 °C) | ≤ 1 A (en estado desenrollado, véase el derating) |
| Corriente (por circuito, 70 °C) | ≤ 0,6 A (en estado desenrollado, véase el derating) |
| Sistema de control compatible PHOENIX CONTACT Axioline | |
| Tarjeta de E/S adecuada | AXL F DI16... |
| AXL F DI32... | |
| AXL F DI64... | |
| AXL F DO16... | |
| AXL F DO32... | |
| AXL F DO64... | |
| AXL F DI16/DO16... | |
| AXL F DI16/DO8... | |
| AXL SE DI16... | |
| AXL SE DO16... | |
| Longitud del cable | 4 m |
| 10X0.14 [PVC] | |
| UL AWM Style | 2464/1061 |
| Número de polos | 10 |
| Apantallado | no |
| Tipo de cable | 10X0.14 [PVC] |
| Tipo de conductor | Cable redondo confeccionado |
| Construcción del conductor cable de señales | 7x 0,16 mm |
| Línea de señales AWG | 26 |
| Sección de línea | 10x 0,14 mm² |
| Diámetro de conductor incl. aislamiento | 1 mm ±0,03 mm |
| Diámetro exterior del cable | 6,1 mm ±0,4 mm |
| Envoltura exterior, material | PVC semirrígido |
| Envoltura exterior, color | gris |
| Material Conductor | Conductor Cu estañado |
| Resistencia de la línea | ≤ 145 Ω/km (20 °C) |
| Resistencia de aislamiento | ≥ 20 MΩ*km (20 °C) |
| Menor radio de flexión, montaje fijo | 52 mm |
| Menor radio de flexión, montaje móvil | 98 mm |
| Ciclos de flexión máx. | 5000 |
| Ausencia de halógenos | no |
| Resistencia a las llamas | IEC 60332-1-2 (tubería) |
| VDE 0842, parte 332-1-2 (tubería) | |
| IEC 60332-3-22 (tubería) | |
| UL VW-1 | |
| CSA FT-1 | |
| Resistencia al aceite | contra salpicaduras ocasionales (tubería) |
| color code | |
| IDC/FLK14 (1) | () = negro |
| IDC/FLK14 (2) | () = marrón |
| IDC/FLK14 (3) | () = rojo |
| IDC/FLK14 (4) | () = naranja |
| IDC/FLK14 (5) | () = amarillo |
| IDC/FLK14 (6) | () = verde |
| IDC/FLK14 (7) | () = azul |
| IDC/FLK14 (8) | () = violeta |
| Sección de conductor AWG | (Convertido según IEC) |
| Conexión 1 | |
| Tipo de conexión | Conductores individuales |
| Longitud de pelado (Envoltura) | 150 mm |
| Número de polos | 8 |
| Observación | Los conductores están rotulados y equipados con punteras |
| Conexión 2 | |
| Conexión según norma | conforme a IEC 60603-13 |
| Tipo de conexión | Hembra de conexión IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 14 |
| Sección de conductor AWG | 26 |
| Ciclos de enchufe | > 50 |
| Paso | 2,54 mm |
| Generalidades | Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente. |
| Característica | Valor |
|---|---|
| Función (EF000030) | PLC – otros dispositivos |
| Longitud (EF001438) | 4 m |
| Apto para tarjeta de entrada de PLC (EF008271) | Sí |
| Apto para tarjeta de salida de PLC (EF008272) | Sí |
| Apto para señales digitales (EF008273) | Sí |
| Apto para señales analógicas (EF008274) | No |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | Otros |
| Número de polos (EF001391) | 8 |
