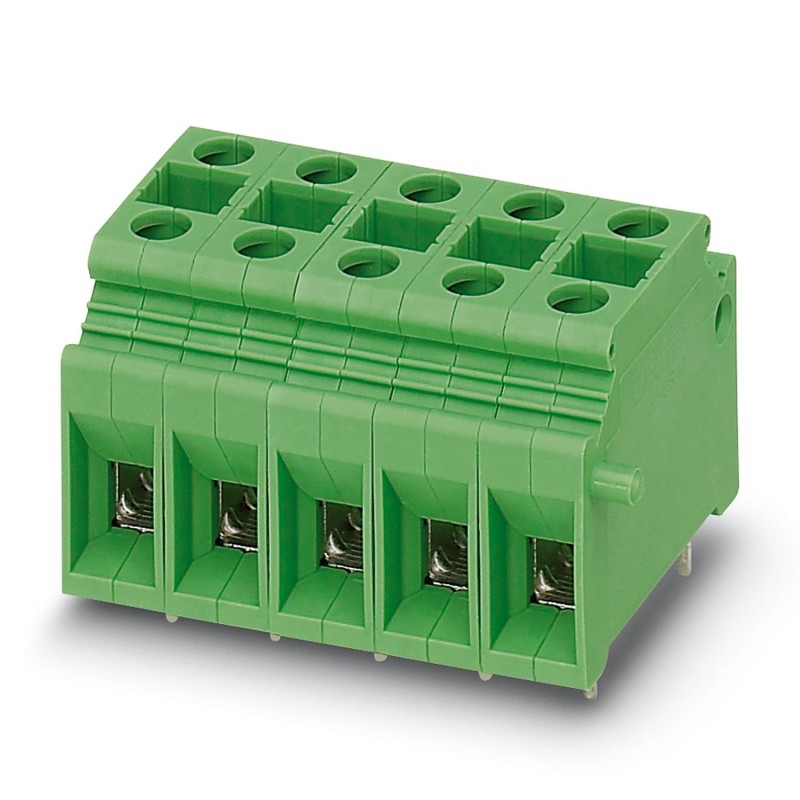

KDS10/SO- 9 NZ 1990588 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal: 76 A, ..
KDS10/SO-9 NZ
1990588
PHOENIX_CONTACT
10
Terminal de tarjetas de circuitos impresos, corriente nominal: 76 A, tensión nominal (III/2): 630 V, sección nominal: 10 mm², número de potenciales: 9, número de filas: 1, número de polos por fila: 9, familia de artículos: KDS 10, paso: 10 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 4,3 mm, número de pines de soldadura por potencial: 4, tipo de embalaje: empaquetado en caja
Terminal de placa de circuito impreso, corriente nominal: 76 A, voltaje nominal (III/2): 320 V, sección transversal nominal: 10 mm2, número de potenciales: 9, número de filas: 1, número de posiciones por fila: 9, gama de productos: KDS 10, paso de paso: 10 mm, método de conexión: Conexión por tornillo con manga de tensión, forma de cabeza de tornillo: L ranurada, montaje: soldadura por onda, dirección de conexión conductor/PCB: 0°, color: verde, disposición de los pasadores: pasador lineal, pasador de soldadura [P]: 4,3 mm, número de pasadores de soldadura por potencial: 4, tipo de embalaje: empaquetado en cartón
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón novecientos noventa mil quinientos ochenta y ocho |
|---|---|
| Unidad de embalaje | 10 pc |
| Cantidad de orden mínima | 10 pc |
| GTIN | 4017918953461 |
| Peso por Pieza (sin incluir el embalaje) | 145.020 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y nueve mil diez |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 36.8 mm |
|---|---|
| Cancha | 10 mm |
| La dimensión de una | 80 mm |
| Altura | 29 mm |
| La soldadura del pin [P] | 4.3 mm |
| Diámetro del agujero | 1.4 mm |
General
| Gama de artículos | KDS10 |
|---|---|
| Tensión de impulso admisible (III/3) | 4 kV |
| Tensión de impulso admisible (III/2) | 4 kV |
| Tensión de impulso admisible (II/2) | 4 kV |
| Tensión asignada (III/3) | 250 V |
| Tensión asignada (III/2) | 320 V |
| Tensión nominal (II/2) | 630 V |
| Conexión en acc. con el estándar de | ES-VDE |
| Corriente Nominal IN | 76 Un |
| Nominal de la sección transversal | 10 mm2 |
| La soldadura del pin de la superficie | |
| Interna cilíndrica de gage | B6 |
| Pelar longitud | 12 mm |
| Número de posiciones | Nueve |
| Rosca de tornillo | M4 |
| Par de apriete, min | 1.2 Nm |
| Par de apriete máx | 1.5 Nm |
Los datos de conexión
| Sección cruzada del Conductor AWG min. | Veinte |
|---|---|
| Sección cruzada del Conductor AWG max. | Seis |
| 2 conductores con la misma sección transversal, maciza min. | 0,5 mm2 |
| 2 conductores con la misma sección transversal, maciza max. | 4 mm2 |
| 2 conductores con la misma sección transversal, cadena min. | 0,5 mm2 |
| 2 conductores con la misma sección transversal, cadena de max. | 4 mm2 |
| 2 conductores con la misma sección transversal, trenzado, casquillos sin manguito de plástico, min. | 0,5 mm2 |
| 2 conductores con la misma sección transversal, trenzado, casquillos sin manguito de plástico, max. | 2,5 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, min. | 0,5 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, max. | 6 mm2 |
Ambiental, Cumplimiento De Productos
| China RoHS | Ecológico periodo de uso: ilimitado = EFUP-e |
|---|---|
| No hay sustancias peligrosas por encima de los valores de umbral |
Clasificaciones
eCl@ss 4.0Veintisiete millones cien cuarenta y ún mil cien nueveeCl@ss 4.1Veintisiete millones cien cuarenta y ún mil cien nueveeCl@ss 5.0Veintisiete millones cien cuarenta y ún mil cien noventaeCl@ss 5.1Veintisiete millones doscientos sesenta y ún mil cieneCl@ss 6.0Veintisiete millones doscientos sesenta y ún mil cieneCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos unoeCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos unoeCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos uno
UNSPSC 6.01Treinta millones doscientos once mil ochocientos unoUNSPSC 7.0901Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dosUNSPSC 11Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dosUNSPSC 12.01Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dosUNSPSC 13.2Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dos
| Característica | Valor |
|---|---|
| Altura (EF000040) | 33.3 mm |
| Número de conexiones eléctricas (EF008252) | 18 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 10 mm |
| Corriente nominal In (EF008250) | 76 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión roscada |
| Sección de conductor conectable sólido (EF007337) | 0.5 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.5 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.5 mm² |
| Sección de conductor conectable (EF007343) | 0.5 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 4.3 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Contacto de conexión |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
