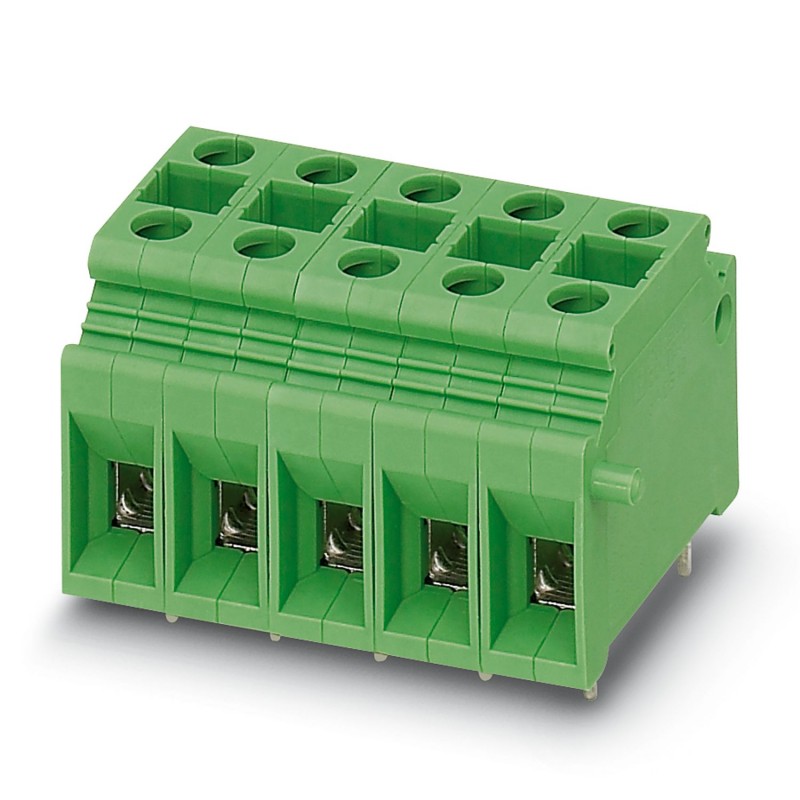

KDS10/SO- 9 NZ 1990588 PHOENIX CONTACT PCB terminal block
KDS10/SO-9 NZ
1990588
PHOENIX_CONTACT
10
PCB terminal block
Reihenklemme für Leiterplatte, Nennstrom: 76 A, Nennspannung (III/2): 320 V, Nennquerschnitt: 10 mm², Anzahl der Potentiale: 9, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 9, Artikelfamilie: KDS10, Raster: 10 mm, Anschlussart: Schraubanschluss mit Traktionskapsel, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 0°, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 4.3 mm, Anzahl der Lötpins pro Potential: 4, Verpackungsart: boxed
Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 320 V, Nennquerschnitt: 10 mm2, Anzahl der Potenziale: 9, Anzahl der Reihen: 1, Polzahl pro Reihe: 9, Artikelfamilie: KDS 10, Rastermaß: 10 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4,3 mm, Anzahl der Lötpins pro Potenzial: 4, Verpackungsart: verpackt im Karton
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Leiterplattenklemme |
| Produktfamilie | KDS 10 |
| Produktlinie | COMBICON Terminals L |
| Bauform | Leiterplattenklemme anreihbar+Durchgangsklemme |
| Polzahl | 9 |
| Rastermaß | 10 mm |
| Anzahl der Anschlüsse | 18 |
| Anzahl der Reihen | 1 |
| Anzahl der Potenziale | 9 |
| Pinlayout | Lineares Pinning |
| Anzahl Lötpins pro Potenzial | 4 |
| Datenpflegestand | |
| Artikelrevision | 01 |
| Nennstrom IN | 76 A |
| Nennspannung UN | 320 V |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsspannung (II/2) | 630 V |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Anschlusstechnik | |
| Bauform | Leiterplattenklemme anreihbar+Durchgangsklemme |
| Nennquerschnitt | 10 mm² |
| Leiteranschluss | |
| Anschlussart | Schraubanschluss mit Zughülse |
| Leiterquerschnitt starr | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel | 0,5 mm² ... 10 mm² |
| Leiterquerschnitt AWG | 20 ... 6 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 10 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 10 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,5 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,5 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 6 mm² |
| Abisolierlänge | 12 mm |
| Antriebsform Schraubenkopf | Längsschlitz (L) |
| Anzugsdrehmoment | 1,2 Nm ... 1,5 Nm |
| Montageart | Wellenlöten |
| Pinlayout | Lineares Pinning |
| Materialangaben - Kontakt | |
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | galvanisch verzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (5 - 7 µm Sn) |
| Metalloberfläche Klemmstelle (Zwischenschicht) | Nickel (2 - 3 µm Ni) |
| Metalloberfläche Lötbereich (Deckschicht) | Zinn (5 - 7 µm Sn) |
| Metalloberfläche Lötbereich (Zwischenschicht) | Nickel (2 - 3 µm Ni) |
| Materialangaben - Gehäuse | |
| Farbe (Gehäuse) | grün (6021) |
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
| Maßzeichnung |  |
| Rastermaß | 10 mm |
| Breite [w] | 10 mm |
| Höhe [h] | 33,3 mm |
| Länge [l] | 36,8 mm |
| Bauhöhe | 29 mm |
| Lötstiftlänge [P] | 4,3 mm |
| Stiftabmessungen | 1 x 0,9 mm |
| Leiterplatten-Design | |
| Bohrlochdurchmesser | 1,4 mm |
| Prüfung auf Leiterbeschädigung und Lockerung | |
| Prüfspezifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Ergebnis | Prüfung bestanden |
| Zugprüfung | |
| Prüfspezifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert | 0,5 mm² / starr / > 30 N |
| 0,5 mm² / flexibel / > 30 N | |
| 16 mm² / starr / > 100 N | |
| 10 mm² / flexibel / > 90 N | |
| Drehmomentprüfung | |
| Prüfspezifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Erwärmungsprüfung | |
| Prüfspezifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Anforderung Erwärmungsprüfung | Temperaturerhöhung ≤ 45 K |
| Isolationswiderstand | |
| Prüfspezifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Isolationswiderstand benachbarte Pole | 109Ω |
| Luft- und Kriechstrecken | |
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Bemessungsisolationsspannung (III/3) | 250 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 3 mm |
| Mindestwert der Kriechstrecke (III/3) | 3,2 mm |
| Bemessungsisolationsspannung (III/2) | 320 V |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 3 mm |
| Mindestwert der Kriechstrecke (III/2) | 3 mm |
| Bemessungsisolationsspannung (II/2) | 630 V |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 3 mm |
| Mindestwert der Kriechstrecke (II/2) | 3,2 mm |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6:1996-05 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Beschleunigung | 5g (60,1 Hz ... 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Glühdrahtprüfung | |
| Prüfspezifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Temperatur | 850 °C |
| Einwirkdauer | 5 s |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Verpackungsart | verpackt im Karton |
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 33.3 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 18 |
| Anzahl der Etagen (EF002659) | 1 |
| Rastermaß der Anschlüsse (EF006827) | 10 mm |
| Bemessungsstrom In (EF008250) | 76 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.5 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Durchmesser Anschlusspin (EF006823) | 1.4 mm |
| Länge des Pins (EF006825) | 4.3 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Art der Leiterplattenbefestigung (EF008226) | Anschlusskontakt |
| Befestigungsart (EF002442) | löten |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
