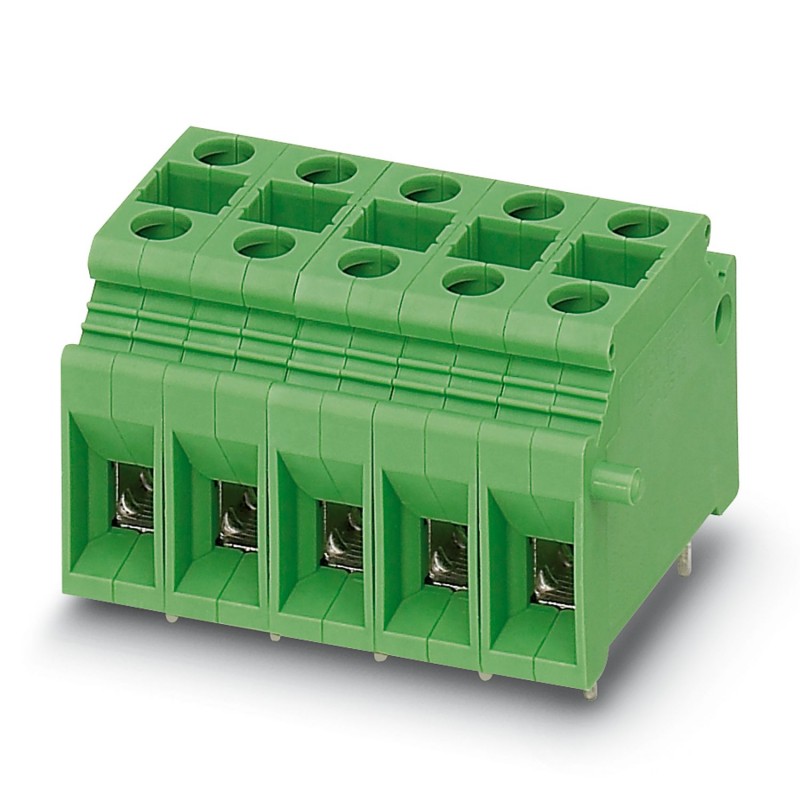

KDS10/SO- 9 NZ 1990588 PHOENIX CONTACT PCB терминальный блок
KDS10/SO-9 NZ
1990588
PHOENIX_CONTACT
10
PCB терминальный блок
Клеммная колодка для печатной платы, номинальный ток: 76 А, номинальное напряжение (III/2): 320 В, номинальное сечение: 10 мм², количество потенциалов: 9, количество рядов: 1, количество полюсов в ряду: 9, артикул семейства: KDS10, шаг: 10 мм, тип подключения: Винтовое соединение с тяговым капсюлем, монтаж: Волновая пайка, направление подключения проводника/печатная плата: 0°, Расположение контактов: Линейное расположение контактов, Длина контактов [P]: 4.3 мм, Количество контактов пайки на потенциал: 4, Тип упаковки: Коробочный
Клемма печатной платы, номинальный ток: 76 А, номинальное напряжение (III/2): 320 В, номинальное сечение: 10 мм², количество потенциалов: 9, количество рядов: 1, количество позиций в ряду: 9, диапазон продукции: KDS 10, шаг: 10 мм, способ соединения: Винтовое соединение с натяжной втулкой, форма головки винта: L, с прорезами, крепление: Волновая пайка, направление соединения проводника/печатной платы: 0°, цвет: зелёный, расположение контактов: линейное закрепление, пайка [P]: 4,3 мм, количество припойных контактов на потенциал: 4, тип упаковки: упаковка в картон
Разъемы штекерные промышленные > Клемма печатной платы
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион девятьсот девяносто тысяч пятьсот восемьдесят восемь |
|---|---|
| Единица упаковки | 10 ПК |
| Минимальный объем заказа | 10 ПК |
| ГНТП | 4017918953461 |
| Вес / шт. (без упаковки) | 145.020 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят девять тысяч десять |
| Страна происхождения | De (Германия) |
Размеры
| Длина [ л ] | 36.8 мм |
|---|---|
| Поле | 10 мм |
| Измерение | 80 мм |
| Высота | 29 мм |
| PIN припоя [П] | 4.3 мм |
| Диаметр отверстия | 1.4 мм |
Общие
| Ассортимент изделий | KDS10 |
|---|---|
| Номинальное импульсное напряжение (III в/3) | 4 кв |
| Номинальное импульсное напряжение (III/2)об | 4 кв |
| Номинальное импульсное напряжение (II/2 с) | 4 кв |
| Номинальное напряжение (в III/3) | 250 в |
| Номинальное напряжение (III/2)об | 320 в |
| Номинальное напряжение (II/2 с) | 630 в |
| Подключение в соотв. со стандартной | АН-ВДЕ |
| Номинальный ток IН | 76 а |
| Номинальное поперечное сечение | 10 мм2 |
| PIN припоя поверхности | |
| Внутренние цилиндрические Гейдж | В6 |
| Длина зачистки | 12 мм |
| Количество позиций | Девять |
| Винтовая резьба | М4 |
| Момент затяжки, мин. | 1,2 Нм |
| Момент затяжки макс. | 1,5 Нм |
Данные соединения
| Проводника сечение AWG в мин. | Двадцать |
|---|---|
| Проводника сечение AWG Макс. | Шесть |
| 2 жилы одинакового сечения, сплошной мин. | 0,5 мм2 |
| 2 жилы одинакового сечения, сплошной Макс. | 4 мм2 |
| 2 жилы одинакового сечения, многожильный мин. | 0,5 мм2 |
| 2 жилы одинакового сечения, многожильный Макс. | 4 мм2 |
| 2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, мин. | 0,5 мм2 |
| 2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, макс. | 2,5 мм2 |
| 2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, мин. | 0,5 мм2 |
| 2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, макс. | 6 мм2 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один
СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч восемьсот одинСКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать дваСКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча четыреста тридцать два
| Характеристика | Значение |
|---|---|
| Height (EF000040) | 33.3 mm |
| Number of electrical connections (EF008252) | 18 |
| Number of levels (EF002659) | 1 |
| Modular spacing connections (EF006827) | 10 mm |
| Rated current In (EF008250) | 76 A |
| Rated voltage (EF000228) | 320 V |
| Rated surge voltage (EF002993) | 4 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Connection type conductor (EF006821) | Screw connection |
| Connectable conductor cross section solid-core (EF007337) | 0.5 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.5 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.5 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 0.5 mm² |
| Connection type PCB (EF006822) | Soldering connection |
| Material connection surface (EF006826) | Tin |
| Diameter connection pin (EF006823) | 1.4 mm |
| Length pin (EF006825) | 4.3 mm |
| Material insulation body (EF007543) | Other |
| Housing colour (EF000136) | Green |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
| Type of PCB fastening (EF008226) | Connecting contact |
| Type of fastening (EF002442) | Solder |
| Type of banding (EF007011) | Carton (for SMD) |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS RU .pdf | 15 Mbytes |
|
