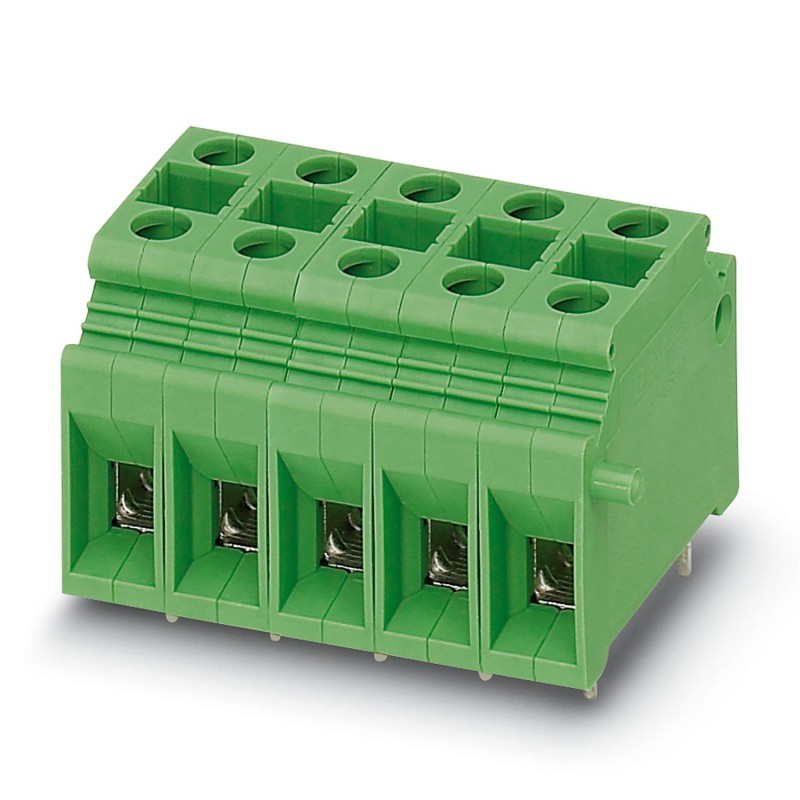

KDS10/SO- 9 NZ 1990588 PHOENIX CONTACT Do PWB bloco terminal
KDS10/SO-9 NZ
1990588
PHOENIX_CONTACT
10
Do PWB bloco terminal
Régua de terminais para placa de circuito impresso, corrente nominal: 76 A, tensão nominal (III/2): 320 V, seção transversal nominal: 10 mm², número de potenciais: 9, número de linhas: 1, número de polos por linha: 9, família de artigos: KDS10, passo: 10 mm, tipo de conexão: Conexão roscada com cápsula de tração, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 0°, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 4,3 mm, número de pinos de solda por potencial: 4, Tipo de embalagem: in a box
Terminal da placa de circuito impresso, corrente nominal: 76 A, tensão nominal (III/2): 320 V, seção transversal nominal: 10 mm², número de potenciais: 9, número de fileiras: 1, número de posições por fileira: 9, Faixa de produtos: KDS 10, passo de passo: 10 mm, método de conexão: Conexão por parafuso com manga de tensão, formato da cabeça do parafuso: Ranhura L, montagem: solda por onda, direção de conexão condutor/PCB: 0°, cor: verde, arranjo dos pinos: pino linear, pino de solda [P]: 4,3 mm, número de pinos de solda por potencial: 4, tipo de embalagem: embalado em caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão, novecentos e noventa mil quinhentos oitenta e oito |
|---|---|
| Embalagem da unidade | 10 pc |
| Quantidade de ordem mínima | 10 pc |
| GTIN | Quatro trilhões de dezessete mil novecentos e dezoito milhões, novecentos e cinqüenta e três mil quatrocentos e sessenta e um |
| Peso por Peça (excluindo embalagem) | 145.020 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | DE (Alemanha) |
Dimensões
| Comprimento [ l ] | 36.8 mm |
|---|---|
| Campo | 10 mm |
| Dimensão um | 80 mm |
| Altura | 29 mm |
| Solda do pino [P] | 4.3 mm |
| Diâmetro do furo | 1.4 mm |
Geral
| Gama de artigos | KDS10 |
|---|---|
| Nominal a tensão de pico (III/3) | 4 kV |
| Nominal a tensão de pico (III/2) | 4 kV |
| Nominal a tensão de pico (II/2) | 4 kV |
| Tensão nominal (III/3) | 250 V |
| Tensão nominal (III/2) | 320 V |
| Tensão nominal (II/2) | 630 V |
| Conexão em acc. com o padrão de | PT-VDE |
| Corrente Nominal euN | 76 A |
| Nominal da seção transversal do | 10 mm2 |
| Solda do pino de superfície | |
| Interno cilíndrico gage | B6 |
| Comprimento de decapagem | 12 mm |
| Número de posições | Nove |
| Rosca de parafuso | M4 |
| Torque de aperto, o min. | 1.2 Nm |
| Torque de aperto máx. | 1.5 Nm |
Ligação de dados
| Condutor de seção transversal AWG min. | Vinte e |
|---|---|
| Condutor de seção transversal AWG max. | Seis |
| 2 condutores com a mesma seção transversal, sólido min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, sólido max. | 4 mm2 |
| 2 condutores com a mesma seção transversal, encalhado min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado max. | 4 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, max. | 2,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 6 mm2 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e noventaeCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um
UNSPSC 6.01Trinta milhões, duzentos e onze mil oitocentos e umUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e doisUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois
| Característica | Valor |
|---|---|
| Altura (EF000040) | 33.3 mm |
| Número de conexões elétricas (EF008252) | 18 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 10 mm |
| Corrente nominal especificada In (EF008250) | 76 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Ligação com parafuso |
| Secção da ligação de cabo rígido (EF007337) | 0.5 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.5 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.5 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.5 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.4 mm |
| Comprimento do pino (EF006825) | 4.3 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
