EV-T1HPCC-DC500A-5,0M50ECBK11R 1089931 PHOENIX CONTACT CHARX connect, Cable de carga HPC-DC, con conector de..
EV-T1HPCC-DC500A-5,0M50ECBK11R
1089931
PHOENIX_CONTACT

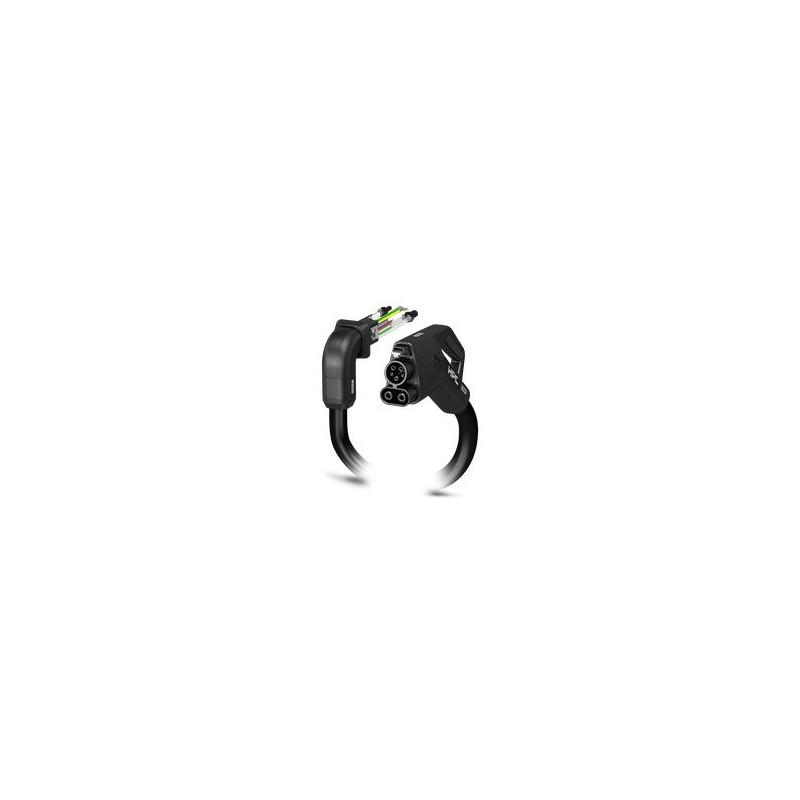

CHARX connect, Cable de carga HPC-DC, con conector de carga para vehículos refrigerado y cable refrigerado, para la carga con corriente continua (DC) de vehículos eléctricos (EV), Con soporte para conector de carga, con marco de la cara enchufable sustituible, con pasamuros acodado en el lado derecho, Con ventilador de velocidad variable, con sensores de temperatura digitales, HPC CCS de tipo 1, SAEJ1772, IEC62196-3-1, 500 A / 1000 V (DC), HPC-Line, Logotipo de PHOENIX CONTACT, cable: 5 m, negro, recto
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Cables de carga DC |
| Familia de productos | CHARX connect professional |
| Aplicación | para la carga con corriente continua (DC) de vehículos eléctricos (EV) |
| para la instalación en postes de carga para la electromovilidad (EVSE) | |
| Ejecución | Cable de carga HPC-DC |
| con conector de carga para vehículos refrigerado y cable refrigerado | |
| Componentes | Con soporte para conector de carga |
| con marco de la cara enchufable sustituible | |
| con pasamuros acodado en el lado derecho | |
| Con ventilador de velocidad variable | |
| con sensores de temperatura digitales | |
| Tecnología | Combined Charging System |
| High Power Charging | |
| Logotipo colocado | Logotipo de PHOENIX CONTACT |
| Etiqueta | 8,9 mm x 28,9 mm (logotipo del cliente bajo demanda) |
| Estándar de carga | CCS tipo 1 |
| Modo de carga | Modo 4 |
| Sistema de refrigeración | |
| Refrigeración | En el conector de carga para vehículos y en cable |
| Refrigerante | 50 % de agua, 50 % de glicol (glysofor N) |
| Potencia de enfriamiento | 600 W (Longitud de cable: 3 m) |
| 800 W (Longitud de cable: 4 m) | |
| 900 W (Longitud de cable: 5 m) | |
| 1050 W (Longitud de cable: 6 m) | |
| Diámetro de los tubos de refrigeración | 1x 11,5 mm Tubo de admisión |
| 2x 8,8 mm Tubos de retorno | |
| Caudal | 2 l/min |
| Presión de servicio | 1,00 bar ... 2,00 bar |
| Presión de descarga | 2,00 bar |
| Presión máxima admisible | 4,00 bar |
| Temperatura de avance | 15 °C |
| Ventilador | |
| Refrigeración | El ventilador ofrece una refrigeración adicional en el pasamuros para aumentar la corriente de carga. |
| El ventilador se puede colocar de manera opcional en el pasamuros. | |
| Construcción de cable | 2 x AWG 26 |
| Tensión nominal UN | 24 V |
| Rango de tensión nominal | 18 V AC ... 24 V AC |
| Indicación del n.º de revoluciones del ventilador | 4400 min-1 |
| Vida útil mecánica | 70.000 h (a 40 °C) |
| Temperatura ambiente | -20 °C ... 40 °C |
Propiedades eléctricas
| Tipo de transmisión de señales | Modulación de amplitud de pulsos con comunicación Powerline modulada según ISO/IEC 15118 / DIN SPEC 70121 |
| Codificación | 480 Ω (Palanca accionada) |
| 150 Ω (Palanca no accionada) | |
| Tipo de corriente de carga | DC |
| Potencia de carga | 500 kW |
| Corriente de carga | 500 A |
| Tipo de corriente de carga | Modo Boost DC |
| Potencia de carga | hasta 700 kW (Modo Boost, en función de las condiciones ambientales. Para obtener más información sobre la aplicación, póngase en contacto con su oficina local de Phoenix Contact y consulte la hoja informativa en la sección de descargas de este artículo.) |
| Corriente de carga | hasta 700 A (Modo Boost, en función de las condiciones ambientales. Para obtener más información sobre la aplicación, póngase en contacto con su oficina local de Phoenix Contact y consulte la hoja informativa en la sección de descargas de este artículo.) |
| Contacto de potencia | |
| Número | 3 (PE, DC+, DC-) |
| Tensión nominal | 1000 V DC |
| Corriente asignada | 500 A |
| Contacto de aviso | |
| Número | 2 (CP, PP) |
| Tensión nominal | 30 V AC |
| Corriente asignada | 2 A |
| Sensores de temperatura (NTC) | |
| Tipo de sensor | NTC |
| Punto de fijación | 2 sensores en los contactos DC delanteros sustituibles |
| 2 sensores en los hilos de potencia DC interiores | |
| Temperatura de desconexión | 90 °C |
| Sensores de temperatura (Pt 1000) | |
| Tipo de sensor | Pt 1000 |
| Normas/especificaciones | DIN EN 60751 |
| Punto de fijación | Sensor en el pasamuros |
| Temperatura de desconexión | 90 °C ±1 K (corresponde a un valor Pt 1000 de 1346,5 Ω) |
| Estabilidad a largo plazo | 0,06 % (tras 1000 horas a 130 °C) |
| Corriente de medición recomendada | 1 mA (1 V a 0 °C) |
| Coeficiente | 3850 ppm/K |
| Temperatura ambiente | -50 °C ... 130 °C (Funcionamiento) |
Datos de conexión
| Sección de conductor AWG | (Convertido según IEC) |
Dimensiones
| Conector de carga para vehículos | |
| Esquema de dimensiones |  Asegúrese de que el conector de carga para vehículos esté enchufado durante toda la pausa de carga en un soporte para conectores de carga adecuado que garantice una protección de como mínimo IP24 según IEC 61851-1. Para lograr un soporte para conectores de carga de este tipo, utilice las dimensiones del conector de carga para vehículos. En la sección de descargas pueden consultarse las dimensiones más detalladamente. |
| Anchura | 69,6 mm |
| Altura | 192,6 mm |
| Profundidad | 284,6 mm |
| Pasamuros | |
| Esquema de dimensiones |  |
| Anchura | 80 mm |
| Altura | 82 mm |
| Profundidad | 215,5 mm |
| Ventilador | |
| Esquema de dimensiones |  |
| Anchura | 81 mm |
| Altura | 133 mm |
| Profundidad | 115 mm |
| Dimensiones de taladro | |
| Esquema de dimensiones |  Distancias entre taladros |
| Anchura | 55 mm |
| Altura | 55 mm |
| Diámetro | 60 mm |
Datos del material
| Color (Carcasa) | negro (9005) |
| Color (Zona de agarre) | negro (9005) |
| Color (Cara enchufable) | negro (9005) |
| Color (Cables) | negro (9005) |
| Color (Pasamuros) | negro (9005) |
| Material (Conector de carga para vehículos) | Plástico |
| Material (Cubierta exterior de cable) | EVM-1 según EN 50620 |
| Material (Pasamuros) | Plástico |
| Material (Superficie contactos) | Plata |
| Clase de inflamabilidad según UL 94 | V0 (Cara de enchufe) |
Cable/línea
| Longitud del cable | 5 m ±45 mm |
| Normas/especificaciones sobre cables | De conformidad con UL 62 (File E515623, Vol 1) |
| Conforme a IEC 62893 | |
| Peso del cable | máx. 1938 kg/km |
| Tipo de cable | recto |
| Estructura de cable | 5 x 25 mm² + 7 x 0,75 mm² |
| Diámetro exterior del cable | 35,7 mm ±0,4 mm |
| Envoltura exterior, material | TPE-U según IEC 62893-1 |
| Longitud a desaislar de la envoltura | 250 mm ±5 mm |
| Resistencia de la línea | ≤ 0,00078 Ω/m (con respecto a un cable de potencia, a una temperatura ambiente de 20 °C) |
| Radio de flexión | min. 357 mm (10x Ø) |
Propiedades mecánicas
| Datos mecánicos | |
| Ciclos de enchufe | > 10000 |
| Fuerza de inserción | < 75 N |
| Fuerza de separación | < 75 N |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección (Conector de carga para vehículos) | IP54 / Type 3R (El índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes.) |
| Índice de protección (Pasamuros) | IP54 |
| Temperatura ambiente (servicio) | -30 °C ... 40 °C |
| máx. 55 °C (Se precisa reducción de corriente; tenga en cuenta el valor límite de la temperatura de contacto DC de 90 °C) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | 5000 m (sobre el nivel del mar) |
Normas y especificaciones
| Normas | |
| Normas/especificaciones | SAE J1772 |
| IEC 62196-3-1 | |
Montaje
| Tipo de montaje Pasamuros | Montaje en pared trasera |
| Tipo de montaje Ventilador | Montaje en pared trasera (opcional para aumentar la corriente de carga hasta 500 A) |
| Espesor de pared máx. | máx. 5 mm |
| Tornillos de fijación | M5x16 |
