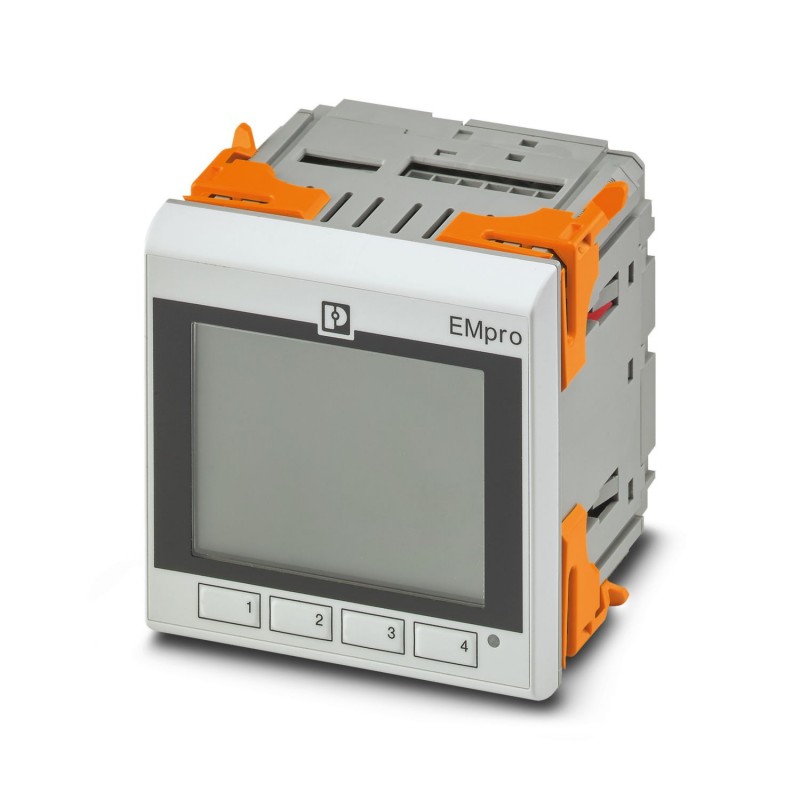

EEM-MA770-EIP 2907953 PHOENIX CONTACT Medidor de energía multifuncional con interfaz Modbus/TCP y Ethernet/I..
EEM-MA770-EIP
2907953
PHOENIX_CONTACT
Medidor de energía multifuncional con interfaz Modbus/TCP y Ethernet/IP integrada para medir parámetros eléctricos en instalaciones de baja tensión hasta 690 V. (phoenixcontact.com/empro-help)
Aparamenta para montaje en carril DIN / armario > Polímetro
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Medidor de energía |
| Familia de productos | EMpro |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 08 |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 10 VA |
| Tipo de red | trifásica (de 3 o 4 hilos), bifásica (de 2 hilos) y monofásica (de 1 hilo) |
| Separación galvánica | |
| Tensión de prueba | 4 kV AC (50 Hz, 60 s) |
| Grado de polución | 2 |
| Separación galvánica Carcasa contra todos los potenciales IEC 61010-1 | |
| Normas/especificaciones | IEC 61010-1 |
| Categoría de sobretensión | III (300 V AC) |
| II (600 V AC) | |
| Aislamiento | aislamiento reforzado |
| Separación galvánica Alimentación contra todos los demás potenciales IEC 61010-1 | |
| Normas/especificaciones | IEC 61010-1 |
| Categoría de sobretensión | III (300 V AC) |
| II (600 V AC) | |
| Aislamiento | aislamiento reforzado |
| Separación galvánica Entrada de medición de tensión contra todos los demás potenciales IEC 61010-1 | |
| Normas/especificaciones | IEC 61010-1 |
| Categoría de medición | III (300 V AC) |
| II (600 V AC) | |
| Aislamiento | aislamiento reforzado |
| Separación galvánica Entrada de medición de corriente contra a todos los demás potenciales | |
| Aislamiento | Aislamiento funcional |
| Separación galvánica E/S digitales | |
| Aislamiento | Aislamiento funcional |
| Separación galvánica Interfaz de comunicación | |
| Aislamiento | Aislamiento funcional |
| Alimentación | |
| Tensión de alimentación | 100 V AC ... 400 V AC (±20 %) |
| 150 V DC ... 250 V DC (±20 %) | |
| Consumo de potencia | ≤ 4 W |
| Frecuencia nominal | 50 Hz ... 60 Hz (AC sinusoidal) |
Datos de entrada
| Generalidades | |
| Sistema de medición | Medición real de valor efectivo (TRMS) |
| Magnitud medida | AC sinusoidal (50 Hz/60 Hz) |
| Registro de oscilaciones armónicas | Hasta el armónico n.º 63 |
| Descripción de la entrada | Entrada digital según IEC/EN 61131-2 (tipo 3) |
| Cantidad | 1 |
| Señal de entrada tensión | 24 V DC |
| 0 V DC ... 30 V DC | |
| Señal de entrada Corriente | 2 mA ... 15 mA |
| Protección por fusible | 250 mA (rápido) |
| Medición: Tensión | |
| Denominación Entrada | Entrada de medición de tensión V1, V2, V3 |
| Rango de tensión de entrada directa | 35 V AC ... 690 V AC (Fase/fase) |
| 20 V AC ... 400 V AC (Fase/conductor neutro) | |
| Rango de tensión de entrada por convert. externo | 60 V AC ... 2000000 V AC (primario) |
| 60 V AC ... 400 V AC (secundario) | |
| Capacidad de sobretensión | 760 V AC (Fase/fase) |
| Precisión | 0,2 % |
| Consumo de potencia | < 2 VA |
| Medición: Corriente | |
| Denominación Entrada | Medición de corriente I1, I2, I3 |
| Corriente de entrada | 1 A (secundario) |
| 5 A (secundario) | |
| Rango de medición | 1 A ... 20000 A (primario) |
| Capacidad de sobrecorriente | 6 A (Imáx) |
| Umbral de respuesta del valor nominal del rango de medición | 10 mA (1 A) |
| 50 mA (5 A) | |
| Precisión | 0,2 % |
| Sobrec. corr. | 50 A, durante 1 s |
| Consumo de potencia | < 0,5 VA |
| Medición: Potencia | |
| Precisión | 0,5 % |
| Energía activa (IEC 62053-22) | Clase 0,5 S |
| Energía reactiva (IEC 62053-23) | Clase 2 |
| ANSI C12.20 | Clase 0,5 S |
Datos de salida
| Descripción de la salida | Salida digital según IEC/EN 61131-2 (tipo 3) |
| Cantidad | 1 |
| Señal de salida corriente | ≤ 100 mA |
| Señal de salida tensión | 24 V DC |
| Protección por fusible | 250 mA (rápido) |
Datos de conexión
| Corriente / tensión / alimentación | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 10 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
| Digital E/S / comunicación | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Interfaces
| Datos: Interfaz de red | |
| Protocolo de comunicación | Modbus/TCP |
| REST | |
| Tipo de conexión | RJ45 |
| Datos: Interfaz de red | |
| Protocolo de comunicación | EtherNet/IP™ |
| Tipo de conexión | RJ45 |
| Número de conexiones | 2 |
| Observación | DLR ready |
Dimensiones
| Anchura | 96 mm |
| Altura | 96 mm |
| Profundidad | 75 mm |
Datos del material
| Color | gris (RAL 7042) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección (Carcasa) | IP20 (Carcasa) |
| Índice de protección (Pantalla) | IP54 (Pantalla (+ EEM-MA-IP)) |
| Temperatura ambiente (servicio) | -10 °C ... 55 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altitud | ≤ 2000 m |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (sin condensación) |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| UKCA | |
| Certificado | De conformidad con UKCA |
| UL, EE. UU. / Canadá | |
| Marcado | UL/C-UL Listed UL 61010-1 |
| Datos UL | |
| Modo operativo | Utilización en interiores |
| Datos UL | |
| Modo operativo | Utilización en interiores |
Montaje
| Tipo de montaje | Montaje en panel frontal |
| Posición para el montaje | Montaje en panel frontal en horizontal |
