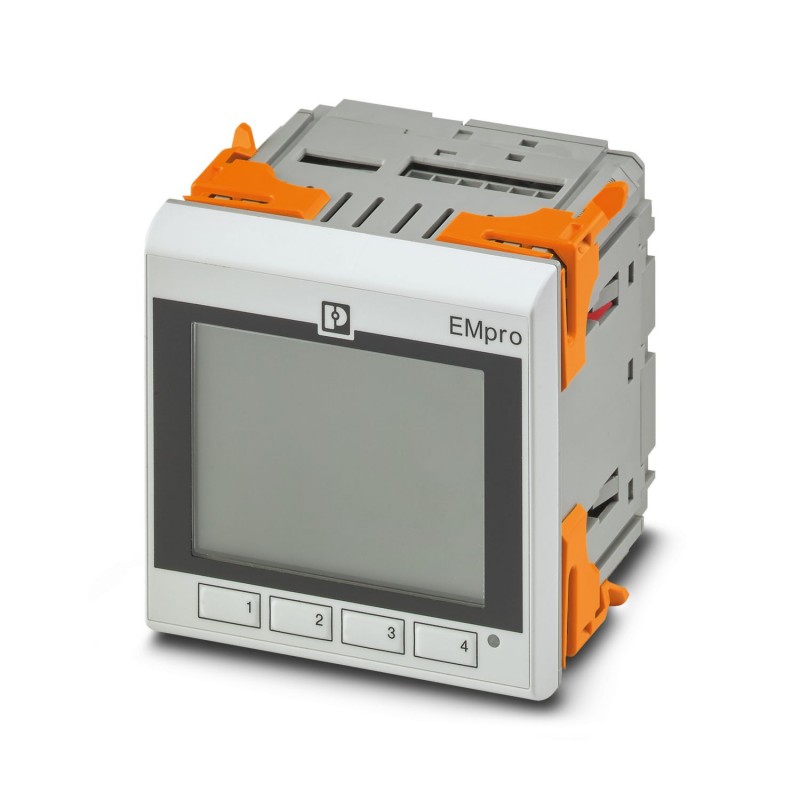

EEM-MA770-EIP 2907953 PHOENIX CONTACT Appareil de mesure d'énergie multifonction avec interface Modbus TCP e..
EEM-MA770-EIP
2907953
PHOENIX_CONTACT
Appareil de mesure d'énergie multifonction avec interface Modbus TCP et Ethernet/IP intégrée, pour mesurer les paramètres électriques dans les installations à basse tension jusqu'à 690 V.
Compteur d’énergie multifonctionnel avec interface Modbus/TCP et Ethernet/IP intégrée pour la mesure des paramètres électriques dans les installations basse tension jusqu’à 690 V.
Appareillage modulaire monté en face avant d'enveloppe > Appareil de mesure combiné
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Compteur d'énergie |
| Gamme de produits | EMpro |
| État de la gestion des données | |
| Révision de l'article | 08 |
| Puissance dissipée maximale en condition nominale | 10 VA |
| Type de réseau | triphasé (3 ou 4 fils), biphasé (2 fils) et monophasé (1 fil) |
| Isolation galvanique | |
| Tension d'essai | 4 kV AC (50 Hz, 60 s) |
| Degré de pollution | 2 |
| Isolation galvanique Boîtier contre tous les potentiels CEI 61010-1 | |
| Normes/Prescriptions | CEI 61010-1 |
| Catégorie de surtension | III (300 V AC) |
| II (600 V AC) | |
| Isolant | Isolation renforcée |
| Isolation galvanique Alimentation contre tous les autres potentiels CEI 61010-1 | |
| Normes/Prescriptions | CEI 61010-1 |
| Catégorie de surtension | III (300 V AC) |
| II (600 V AC) | |
| Isolant | Isolation renforcée |
| Isolation galvanique Entrée de mesure de la tension contre tous les autres potentiels CEI 61010-1 | |
| Normes/Prescriptions | CEI 61010-1 |
| Catégorie de mesure | III (300 V AC) |
| II (600 V AC) | |
| Isolant | Isolation renforcée |
| Isolation galvanique Entrée de mesure du courant contre tous les autres potentiels | |
| Isolant | Isolation fonctionnelle |
| Isolation galvanique E/S TOR | |
| Isolant | Isolation fonctionnelle |
| Isolation galvanique Interface de communication | |
| Isolant | Isolation fonctionnelle |
| Alimentation | |
| Plage de tension d'alimentation | 100 V AC ... 400 V AC (±20 %) |
| 150 V DC ... 250 V DC (±20 %) | |
| Consommation de puissance | ≤ 4 W |
| Fréquence nominale | 50 Hz ... 60 Hz (AC Sinus) |
| Généralités | |
| Principe de mesure | Mesure de la valeur effective réelle (TRMS) |
| Grandeur mesurée | AC Sinus (50 Hz/60 Hz) |
| Réception d'oscillations harmoniques | jusqu'au 63ème harmonique |
| Description de l'entrée | Entrée TOR selon CEI/EN 61131-2 (Type 3) |
| Nombre | 1 |
| Signal d'entrée tension | 24 V DC |
| 0 V DC ... 30 V DC | |
| Signal d'entrée courant | 2 mA ... 15 mA |
| Fusibles | 250 mA (rapide) |
| Mesure: Tension | |
| Dénomination entrée | Entrées de mesure de la tension V1, V2, V3 |
| Plage de tension d'entrée direct | 35 V AC ... 690 V AC (Phase/Phase) |
| 20 V AC ... 400 V AC (Phase/Conducteur neutre) | |
| Plage de tension d'entrée via convertisseur externe | 60 V AC ... 2000000 V AC (primaire) |
| 60 V AC ... 400 V AC (secondaire) | |
| Capacité de charge de surtension | 760 V AC (Phase/Phase) |
| Précision | 0,2 % |
| Consommation de puissance | < 2 VA |
| Mesure: Courant | |
| Dénomination entrée | Mesure de courant I1, I2, I3 |
| Courant d'entrée | 1 A (secondaire) |
| 5 A (secondaire) | |
| Plage de mesure | 1 A ... 20000 A (primaire) |
| Surintensité max. admissible | 6 A (Imax) |
| Seuil de fonctionnement de la valeur nominale de la plage de mesure | 10 mA (1 A) |
| 50 mA (5 A) | |
| Précision | 0,2 % |
| Surcharge de courant | 50 A, pendant 1 s |
| Consommation de puissance | < 0,5 VA |
| Mesure: Puissance | |
| Précision | 0,5 % |
| Énergie active (IEC 62053-22) | Classe 0,5 S |
| Énergie passive (IEC 62053-23) | Classe 2 |
| ANSI C12.20 | Classe 0,5 S |
| Description de la sortie | Sortie TOR selon CEI/EN 61131-2 (Type 3) |
| Nombre | 1 |
| Signal de sortie courant | ≤ 100 mA |
| Signal de sortie tension | 24 V DC |
| Fusibles | 250 mA (rapide) |
| Courant / tension / alimentation | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 6 mm² |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 10 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| E/S TOR / communication | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 26 ... 14 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Données: Interface réseau | |
| Protocole de communication | Modbus/TCP |
| REST | |
| Type de raccordement | RJ45 |
| Données: Interface réseau | |
| Protocole de communication | EtherNet/IP™ |
| Type de raccordement | RJ45 |
| Nombre de connexions | 2 |
| Remarque | DLR ready |
| Largeur | 96 mm |
| Hauteur | 96 mm |
| Profondeur | 75 mm |
| Couleur | gris (RAL 7042) |
| Conditions ambiantes | |
| Indice de protection (Boîtier) | IP20 (Boîtiers) |
| Indice de protection (Écran) | IP54 (Ecran (+ EEM-MA-IP)) |
| Température ambiante (fonctionnement) | -10 °C ... 55 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Altitude | ≤ 2000 m |
| Humidité de l'air max. admissible (service) | ≤ 95 % (sans condensation) |
| CE | |
| Certificat | Conformité CE |
| UKCA | |
| Certificat | Conformité UKCA |
| UL, USA / Canada | |
| Repérage | UL/C-UL Listed UL 61010-1 |
| Données UL | |
| Mode de fonctionnement | Utilisation en intérieur |
| Données UL | |
| Mode de fonctionnement | Utilisation en intérieur |
| Type de montage | Montage face avant |
| Emplacement pour le montage | Montage en face avant horizontal |
