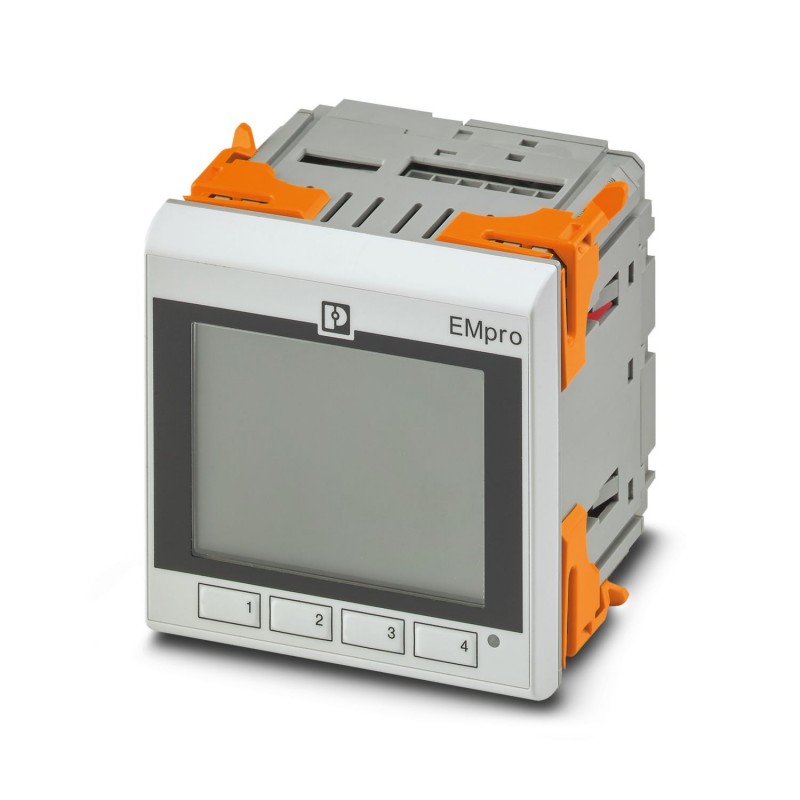

EEM-MA770-EIP 2907953 PHOENIX CONTACT Многофункциональное энергоизмерительное устройство со встроенным интер..
EEM-MA770-EIP
2907953
PHOENIX_CONTACT
Многофункциональное энергоизмерительное устройство со встроенным интерфейсом Modbus/TCP и Ethernet/IP для измерения электрических параметров низковольтных систем до 690 В.
Многофункциональный счетчик электроэнергии со встроенным интерфейсом Modbus/TCP и Ethernet/IP для измерения электрических параметров в низковольтных установках до 690 В.
Компоненты для монтажа ЩР > Многофункциональный измерительный прибор
интерфейс
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 2907953 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 202 (C-5-2019) |
| GTIN | 4055626261096 |
| Вес/шт. (без упаковки) | 520,100 GRM |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -10 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (без образования конденсата) |
| Степень защиты | IP54 (Дисплей (+ EEM-MA-IP)) |
| IP20 (Корпус) |
Входные данные
| Принцип измерения | Измерение эффективного значения (TRMS) |
|---|---|
| Мониторинг высших гармоник | до 63 гармонических составляющих |
| Измеряемые параметры | Пер. ток, синусоидальный (50/60 Гц) |
| Наименование, вход | Измерительный вход для сигнала напряжения V1, V2, V3 |
| Диапазон входных напряжений | 35 В AC ... 690 В AC (Фаза/фаза) |
| 20 В AC ... 400 В AC (Фаза/нейтраль) | |
| 60 В AC ... 2000000 В AC (первичный) | |
| 60 В AC ... 400 В AC (вторичный) | |
| Стойкость к воздействию перенапряжений | 760 В AC (Фаза/фаза) |
| Точность | 0,2 % |
| Наименование, вход | Измерение тока I1, I2, I3 |
| Входной ток | 1 A (вторичный) |
| 5 A (вторичный) | |
| Диапазон измерения тока | 1 A ... 20000 A (первичный) |
| Нагрузочная способность по максимальному току | 6 A (Iмакс.) |
| Порог срабатывания номинального измерительного диапазона | 10 мА (1 A) |
| Точность | 0,2 % |
| Перегрузка по току | 50 А на 1 с |
| Точность | 0,5 % |
| Активная энергия (IEC 62053-22) | Класс 0,5 S |
| Реактивная энергия (IEC 62053-23) | Класс 2 |
| Описание входа | Цифровой вход согл. IEC/EN 61131-2 (тип 3) |
| Количество | 1 |
| Входной сигнал напряжения | 0 В DC ... 30 В DC |
| Входной сигнал тока | 2 мА ... 15 мА |
Выходные данные
| Описание выходов | Цифровой выход согл. IEC/EN 61131-2 (тип 3) |
|---|---|
| Количество | 1 |
| Выходной сигнал, ток | ≤ 100 мА |
Общие сведения
| Показание | ЖК-индикатор, двухцветный с подсветкой |
|---|---|
| Диапазон напряжения питания | 100 В AC ... 400 В AC ( 20 %) |
| 150 В DC ... 250 В DC ( 20 %) | |
| Потребляемая мощность | ≤ 4 Вт |
| Тип сети | 3-фазная (3- или 4-проводная), 2-фазная (2-проводная) и 1-фазная (1-проводная) |
| Цвет | cерый |
| Соответствие нормам | Соответствие CE |
| Испытательное напряжение | 4 кВ AC (50 Гц, 1 мин) |
| Серия изделий | EMpro |
Параметры подключения
| Наименование, подключение | Ток / Напряжение / Питание |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 6 мм² |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 10 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
Параметры подключения 2
| Наименование, подключение | Цифровой ввод-вывод / связь |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27200301 |
|---|---|
| eCl@ss 5.1 | 27200301 |
| eCl@ss 6.0 | 27142300 |
| eCl@ss 7.0 | 27142330 |
| eCl@ss 8.0 | 27142330 |
| eCl@ss 9.0 | 27142330 |
