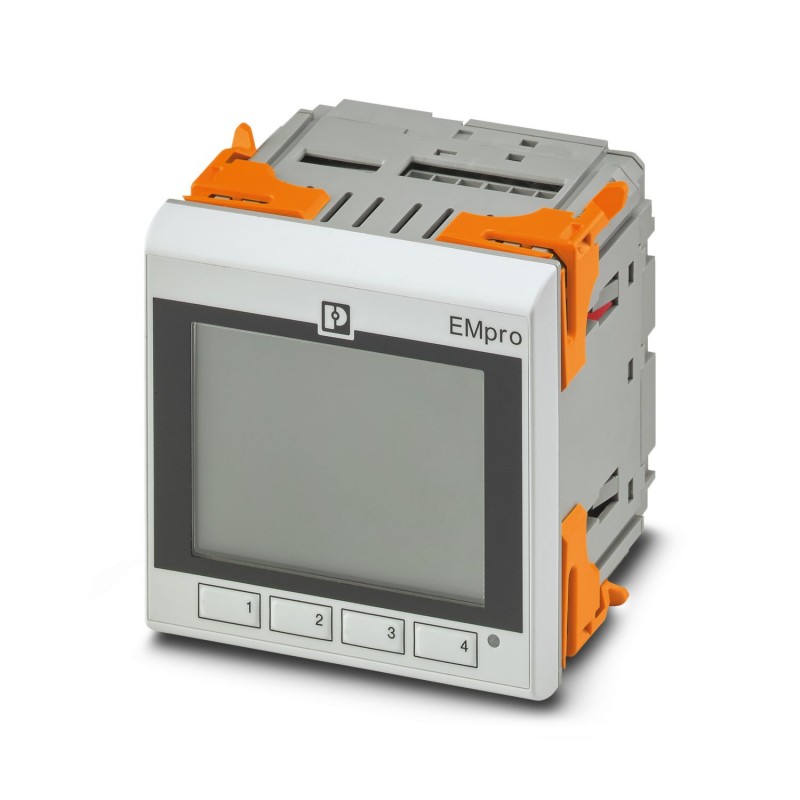

EEM-MA770-EIP 2907953 PHOENIX CONTACT Multifunktionales Energiemessgerät mit integrierter Modbus/TCP- und Et..
EEM-MA770-EIP
2907953
PHOENIX_CONTACT
Multifunktionales Energiemessgerät mit integrierter Modbus/TCP- und Ethernet/IP-Schnittstelle zur Messung elektrischer Parameter in Niederspannungsanlagen bis 690 V.
Reiheneinbau-/Aufbaugeräte > Kombimessgerät
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2907953 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Katalogseite | Seite 202 (C-5-2019) |
| GTIN | 4055626261096 |
| Gewicht pro Stück (exklusive Verpackung) | 520,100 g |
| Gewicht pro Stück (inklusive Verpackung) | 570,100 g |
| Zolltarifnummer | 90303100 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -10 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Max. Einsatzhöhe | ≤ 2000 m |
| Max. zul. Luftfeuchtigkeit (Betrieb) | ≤ 95 % (nicht kondensierend) |
| Schutzart | IP54 (Display (+ EEM-MA-IP)) |
| IP20 (Gehäuse) |
Eingangsdaten
| Messprinzip | Echt-Effektivwertmessung (TRMS) |
|---|---|
| Erfassung von Oberschwingungen | bis zur 63. Harmonischen |
| Messgröße | AC Sinus (50/60 Hz) |
| Benennung Eingang | Spannungsmesseingang V1, V2, V3 |
| Eingangsspannungsbereich | 35 V AC ... 690 V AC (Phase/Phase) |
| 20 V AC ... 400 V AC (Phase/Neutralleiter) | |
| 60 V AC ... 2000000 V AC (primär) | |
| 60 V AC ... 400 V AC (sekundär) | |
| Überspannungsbelastbarkeit | 760 V AC (Phase/Phase) |
| Genauigkeit | 0,2 % |
| Benennung Eingang | Strommessung I1, I2, I3 |
| Eingangsstrom | 1 A (sekundär) |
| 5 A (sekundär) | |
| Strommessbereich | 1 A ... 20000 A (primär) |
| Überstrombelastbarkeit | 6 A (Imax) |
| Ansprechschwelle vom Messbereichsnennwert | 10 mA (1 A) |
| Genauigkeit | 0,2 % |
| Stromüberlast | 50 A für 1 s |
| Genauigkeit | 0,5 % |
| Wirkenergie (IEC 62053-22) | Klasse 0,5 S |
| Blindenergie (IEC 62053-23) | Klasse 2 |
| Beschreibung des Eingangs | Digitaler Eingang nach IEC/EN 61131-2 (Typ 3) |
| Anzahl | 1 |
| Eingangssignal Spannung | 0 V DC ... 30 V DC |
| Eingangssignal Strom | 2 mA ... 15 mA |
Ausgangsdaten
| Beschreibung des Ausgangs | Digitaler Ausgang nach IEC/EN 61131-2 (Typ 3) |
|---|---|
| Anzahl | 1 |
| Ausgangssignal Strom | ≤ 100 mA |
Allgemein
| Anzeige | LCD-Anzeige, zweifarbig hinterleuchtet |
|---|---|
| Versorgungsspannungsbereich | 100 V AC ... 400 V AC ( 20 %) |
| 150 V DC ... 250 V DC ( 20 %) | |
| Leistungsaufnahme | ≤ 4 W |
| Netzart | 3-phasig (3- oder 4-Leiter), 2-phasig (2-Leiter) und 1-phasig (1-Leiter) |
| Farbe | grau |
| Konformität | CE-konform |
| Prüfspannung | 4 kV AC (50 Hz, 1 min.) |
| Produktfamilie | EMpro |
Anschlussdaten
| Benennung Anschluss | Strom / Spannung / Versorgung |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 10 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
Anschlussdaten 2
| Benennung Anschluss | Digitale I/O / Kommunikation |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 7 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss
| eCl@ss 5.0 | 27200301 |
|---|---|
| eCl@ss 5.1 | 27200301 |
| eCl@ss 6.0 | 27142300 |
| eCl@ss 7.0 | 27142330 |
| eCl@ss 8.0 | 27142330 |
| eCl@ss 9.0 | 27142330 |
