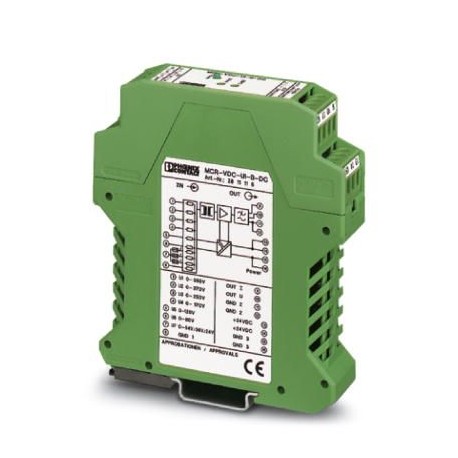

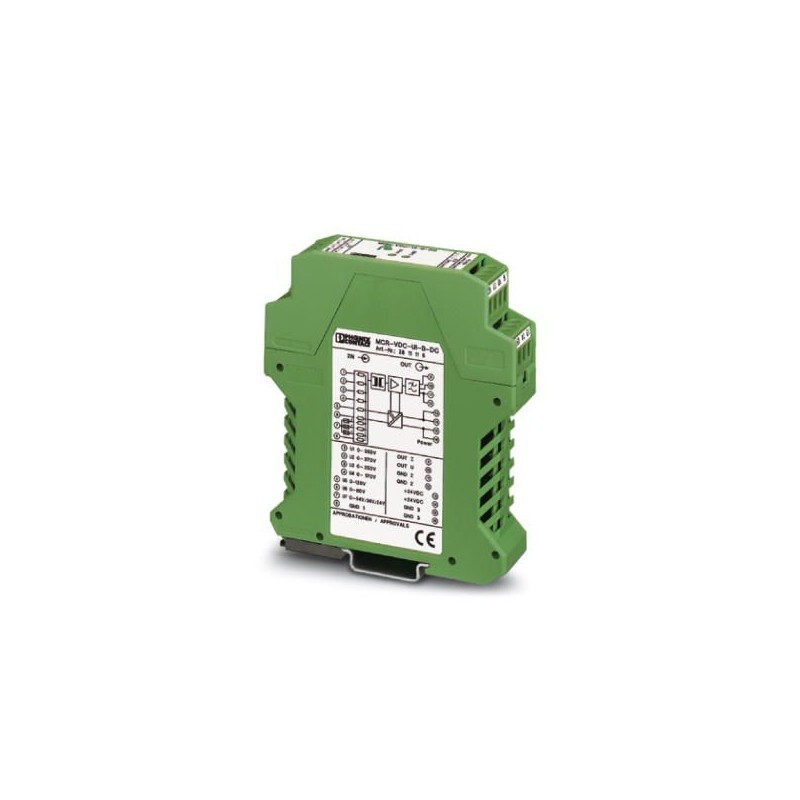

MCR-VDC-UI-B-DC 2811116 PHOENIX CONTACT Convertidor de tensión
MCR-VDC-UI-B-DC
2811116
PHOENIX_CONTACT
Convertidor de tensión
Inicio > PHOENIX_CONTACT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2811116 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK4B21 - |
| Página del catálogo | Página 236 (C_7_2013) |
| EAN | 4017918125394 |
| Peso por unidad (sin incluir el embalaje) | 155,200 g |
| Número de tarifa arancelaria | 85437090 |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C (sin condensación) |
| Índice de protección | IP20 |
Datos de entrada
| Rango de tensión de entrada | -550 V DC ... 550 V DC |
|---|---|
| Resistencia de entrada | 550 kΩ |
| Rango de tensión de entrada | -370 V DC ... 370 V DC |
| Resistencia de entrada | 370 kΩ |
| Rango de tensión de entrada | -250 V DC ... 250 V DC |
| Resistencia de entrada | 250 kΩ |
| Rango de tensión de entrada | -170 V DC ... 170 V DC |
| Resistencia de entrada | 170 kΩ |
| Rango de tensión de entrada | -120 V DC ... 120 V DC |
| Resistencia de entrada | 120 kΩ |
| Rango de tensión de entrada | -80 V DC ... 80 V DC |
| Resistencia de entrada | 80 kΩ |
| Rango de tensión de entrada | -54 V DC ... 54 V DC |
| Resistencia de entrada | 54 kΩ |
| Rango de tensión de entrada | -36 V DC ... 36 V DC |
| Resistencia de entrada | 36 kΩ |
| Rango de tensión de entrada | -24 V DC ... 24 V DC |
| Resistencia de entrada | 24 kΩ |
| Tensión nominal | ± 660 V DC (Sin tierra) |
| ± 100 V DC (Respecto a tierra) |
Datos de salida
| Denominación Salida | Salida de tensión |
|---|---|
| Señal de salida tensión | -10 V ... 10 V |
| Tensión de salida máx. | ± 15 V |
| Carga/Carga de salida Salida de tensión | > 10 kΩ |
| Ripple | < 50 mVPP |
| Denominación Salida | Salida de corriente |
| Señal de salida corriente | -20 mA ... 20 mA |
| Corriente máx. de salida | ± 30 mA |
| Carga/Carga de salida Salida de corriente | < 500 Ω |
| Ripple | < 50 mVPP |
Datos de conexión
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Técnica de conexión | Conexión por tornillo |
Generalidades
| Error de transmisión máximo | < 1 % (del valor final) |
|---|---|
| Coeficiente de temperatura máximo | < 0,015 %/K |
| Frecuencia límite (3 dB) | 40 Hz |
| Margen de medición de frecuencia | 40 Hz ... 70 Hz |
| Ajuste Zero | ± 20 % |
| Ajuste Span | ± 20 % |
| Respuesta gradual (10-90%) | 12 ms |
| Categoría de sobretensiones | II |
| Grado de polución | 2 |
| Tensión de prueba Entrada/salida | 1,5 kV (50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Resistencia a interferencias | EN 61000-6-2 |
| Color | verde |
| Material carcasa | Poliamida PA sin reforzar |
| Configuración | INTERBUS |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | cULus |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Resistencia a interferencias | EN 61000-6-2 |
| Conexión según norma | CUL |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | cULus |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027200303eCl@ss 4.127200303eCl@ss 5.027200303eCl@ss 5.127200303eCl@ss 6.027200303eCl@ss 7.027142316eCl@ss 8.027210125eCl@ss 9.027210125
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| Ficha técnica 1: 2811116 - MCR-VDC-UI-B-DC | 191 Kbytes |
 |
| Catálogo completo 1: 2811116 - MCR-VDC-UI-B-DC | 16 Mbytes |
|
