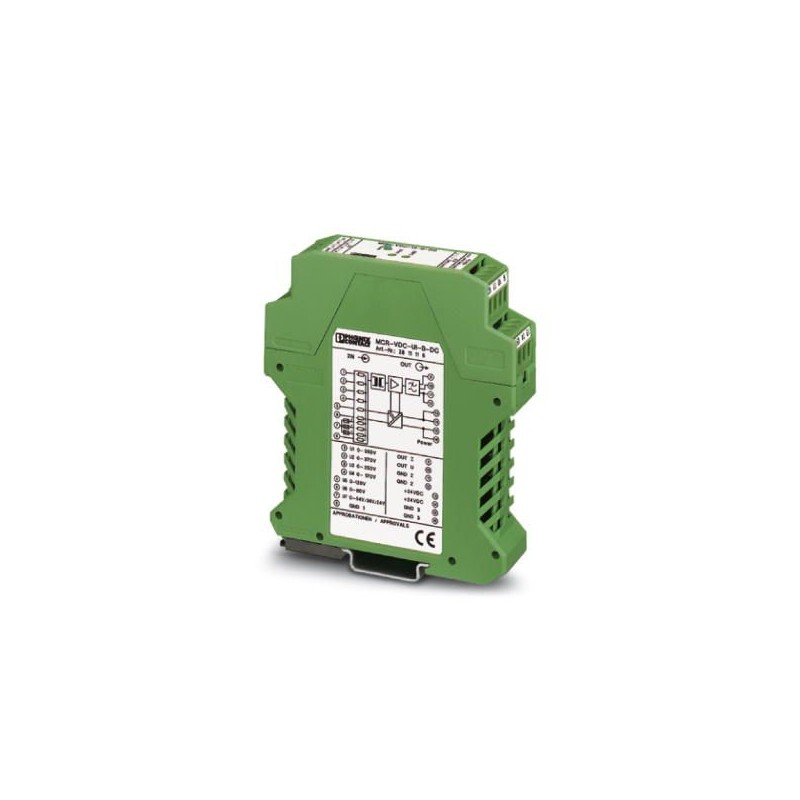

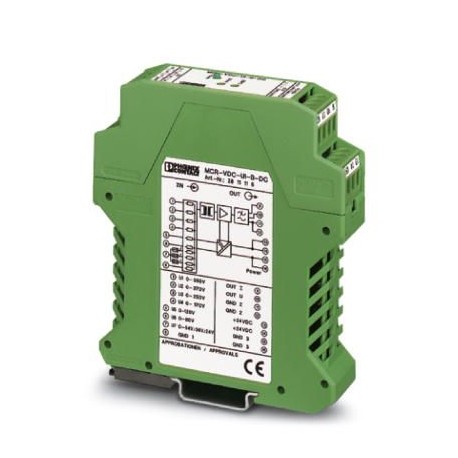

MCR-VDC-UI-B-DC 2811116 PHOENIX CONTACT Convertisseur de tension
MCR-VDC-UI-B-DC
2811116
PHOENIX_CONTACT
Convertisseur de tension
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2811116 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 236 (C-7-2013) |
| GTIN | 4017918125394 |
| Poids par pièce (hors emballage) | 0,155 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C (sans condensation) |
| Indice de protection | IP20 |
Données d'entrée
| Plage de tension d'entrée | -550 V DC ... 550 V DC |
|---|---|
| Résistance d'entrée | 550 kΩ |
| Plage de tension d'entrée | -370 V DC ... 370 V DC |
| Résistance d'entrée | 370 kΩ |
| Plage de tension d'entrée | -250 V DC ... 250 V DC |
| Résistance d'entrée | 250 kΩ |
| Plage de tension d'entrée | -170 V DC ... 170 V DC |
| Résistance d'entrée | 170 kΩ |
| Plage de tension d'entrée | -120 V DC ... 120 V DC |
| Résistance d'entrée | 120 kΩ |
| Plage de tension d'entrée | -80 V DC ... 80 V DC |
| Résistance d'entrée | 80 kΩ |
| Plage de tension d'entrée | -54 V DC ... 54 V DC |
| Résistance d'entrée | 54 kΩ |
| Plage de tension d'entrée | -36 V DC ... 36 V DC |
| Résistance d'entrée | 36 kΩ |
| Plage de tension d'entrée | -24 V DC ... 24 V DC |
| Résistance d'entrée | 24 kΩ |
| Tension nominale | ± 660 V DC (sans mise à la terre) |
| ± 100 V DC (par rapport à la terre) |
Données de sortie
| Dénomination sortie | Sortie tension |
|---|---|
| Signal de sortie tension | -10 V ... 10 V |
| Tension de sortie max. | ± 15 V |
| Charge/charge de sortie Sortie tension | > 10 kΩ |
| Ondulation | < 50 mVCC |
| Dénomination sortie | Sortie courant |
| Signal de sortie courant | -20 mA ... 20 mA |
| Courant de sortie max. | ± 30 mA |
| Charge/charge de sortie Sortie courant | < 500 Ω |
| Ondulation | < 50 mVCC |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Technique de raccordement | Raccordement vissé |
Généralités
| Erreur de transmission max. | < 1 % (de la déviation maximale) |
|---|---|
| Coefficient de température max. | < 0,015 %/K |
| Fréquence limite (3 dB) | 40 Hz |
| Plage de mesure de la fréquence | 40 Hz ... 70 Hz |
| Etalonnage zéro | ± 20 % |
| Etalonnage gain | ± 20 % |
| Réponse indicielle (10-90 %) | 12 ms |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension d'essai entrée/sortie | 1,5 kV (50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2 |
| Coloris | vert |
| Matériau du boîtier | Polyamide PA non renforcé |
| Configuration | INTERBUS |
| Conformité | Conformité CE |
| UL, USA/Canada | cULus |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2 |
| Connexion selon la norme | CUL |
| Conformité | Conformité CE |
| UL, USA/Canada | cULus |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027200303eCl@ss 4.127200303eCl@ss 5.027200303eCl@ss 5.127200303eCl@ss 6.027200303eCl@ss 7.027142316eCl@ss 8.027210125eCl@ss 9.027210125
