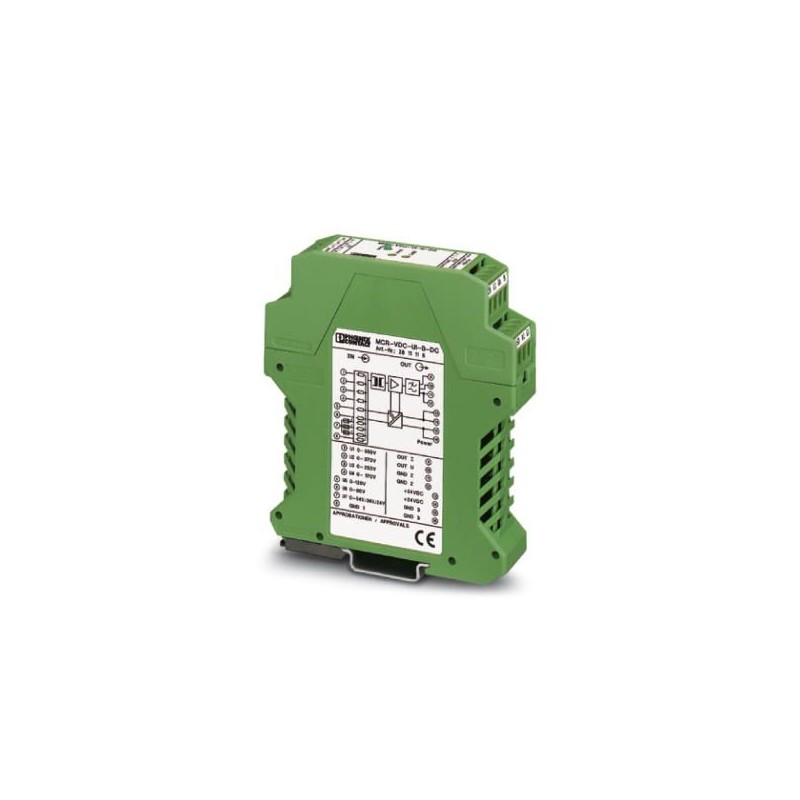

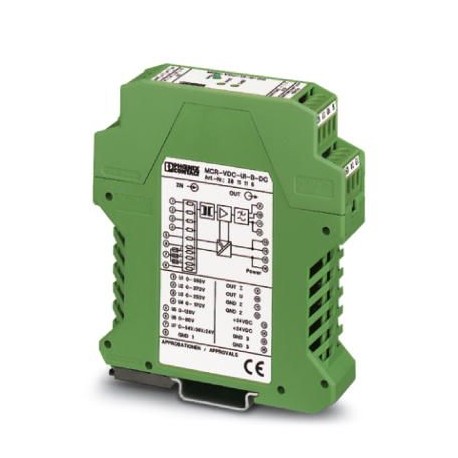

MCR-VDC-UI-B-DC 2811116 PHOENIX CONTACT Convertitori di tensione
MCR-VDC-UI-B-DC
2811116
PHOENIX_CONTACT
Convertitori di tensione
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2811116 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK4392 - |
| Pagina catalogo | Pagina 236 (C_7_2013) |
| GTIN | 4017918125394 |
| Peso per pezzo (confezione esclusa) | 155,200 g |
| Numero tariffa doganale | 85437090 |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C (senza formazione di condensa) |
| Grado di protezione | IP20 |
Dati d'ingresso
| Range tensione d'ingresso | -550 V DC ... 550 V DC |
|---|---|
| Resistenza d'ingresso | 550 kΩ |
| Range tensione d'ingresso | -370 V DC ... 370 V DC |
| Resistenza d'ingresso | 370 kΩ |
| Range tensione d'ingresso | -250 V DC ... 250 V DC |
| Resistenza d'ingresso | 250 kΩ |
| Range tensione d'ingresso | -170 V DC ... 170 V DC |
| Resistenza d'ingresso | 170 kΩ |
| Range tensione d'ingresso | -120 V DC ... 120 V DC |
| Resistenza d'ingresso | 120 kΩ |
| Range tensione d'ingresso | -80 V DC ... 80 V DC |
| Resistenza d'ingresso | 80 kΩ |
| Range tensione d'ingresso | -54 V DC ... 54 V DC |
| Resistenza d'ingresso | 54 kΩ |
| Range tensione d'ingresso | -36 V DC ... 36 V DC |
| Resistenza d'ingresso | 36 kΩ |
| Range tensione d'ingresso | -24 V DC ... 24 V DC |
| Resistenza d'ingresso | 24 kΩ |
| Tensione nominale | ± 660 V DC (non collegati a massa) |
| ± 100 V DC (verso terra) |
Dati d'uscita
| Denominazione uscita | Uscita in tensione |
|---|---|
| Segnale d'uscita, tensione | -10 V ... 10 V |
| Tensione in uscita max. | ± 15 V |
| Carico/carico di uscita uscita di tensione | > 10 kΩ |
| Ripple | < 50 mVSS |
| Denominazione uscita | Uscita in corrente |
| Segnale d'uscita, corrente | -20 mA ... 20 mA |
| Corrente d'uscita max. | ± 30 mA |
| Carico/carico di uscita uscita di corrente | < 500 Ω |
| Ripple | < 50 mVSS |
Dati di collegamento
| Collegamento | Morsetto a vite estraibile |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Tecnica di connessione | Connessione a vite |
Generalità
| Errore di trasmissione | < 1 % (del fondo scala) |
|---|---|
| Coefficiente termico massimo | < 0,015 %/K |
| Frequenza limite (3 dB) | 40 Hz |
| Campo di misurazione frequenza | 40 Hz ... 70 Hz |
| Zero | ± 20 % |
| Zero / Span | ± 20 % |
| Tempo di risposta (10-90%) | 12 ms |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tensione di prova ingresso/uscita | 1,5 kV (50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 |
| Colore | verde |
| Materiale custodia | Poliammide PA non rinforzato |
| Configurazione | INTERBUS, |
| Conformità | CE conforme |
| UL, USA / Canada | cULus |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 |
| Attacco a norma | CUL |
| Conformità | CE conforme |
| UL, USA / Canada | cULus |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027200303eCl@ss 4.127200303eCl@ss 5.027200303eCl@ss 5.127200303eCl@ss 6.027200303eCl@ss 7.027142316eCl@ss 8.027210125eCl@ss 9.027210125
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| Datasheet 1: 2811116 - MCR-VDC-UI-B-DC | 169 Kbytes |
 |
| Complete catalogue 1: 2811116 - MCR-VDC-UI-B-DC | 16 Mbytes |
|
