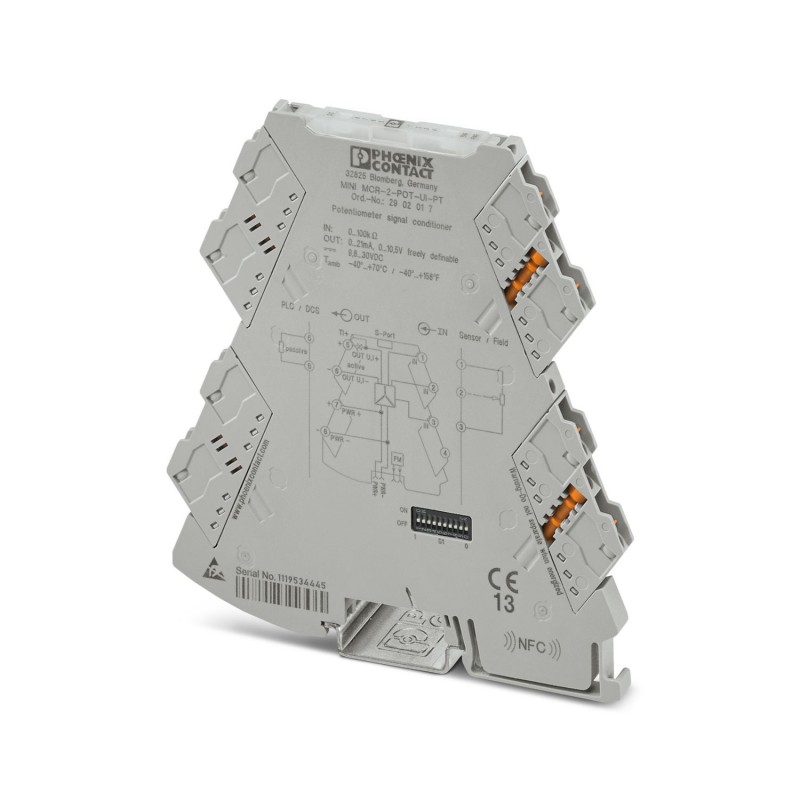

MINI MCR-2-POT-UI-PT 2902017 PHOENIX CONTACT Convertidor de posición de potenciómetro configurable con técni.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

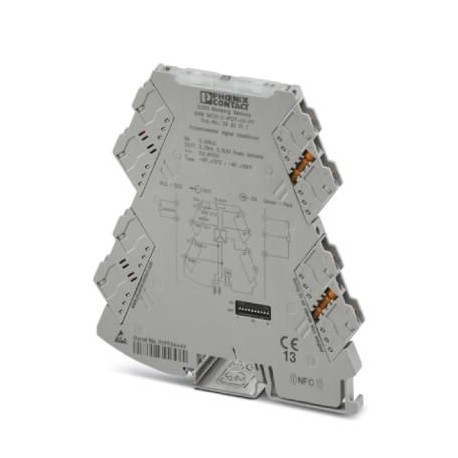

MINI MCR-2-POT-UI-PT 2902017 PHOENIX CONTACT Convertidor de posición de potenciómetro configurable con técni..

MINI MCR-2-POT-UI-PT

2902017

PHOENIX_CONTACT

Convertidor de posición de potenciómetro configurable con técnica de conexión enchufable para la conexión de potenciómetros de 0 Ω ... 100 Ω a 0 kΩ ... 100 kΩ. Configurable a través del interruptor DIP o del software. Técnica de conexión push-in, configuración estándar

Transductor de potiposición configurable con tecnología de conexión enchufable para conectar potenciómetros desde 0 Ω ... 100 Ω a 0 kΩ ... 100 kΩ. Configurable mediante DIP switch o software. Tecnología de conexión push-in, configuración estándar

Más detalles


Sensores > Amplificador de aislamiento

Interface

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $367.79
Precio unitario: $367.79
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Datos mercantiles

Clave de pedido2902017
Unidad de embalaje1 pcs
Clave de ventaCK1432 -
Página del catálogoPágina 88 (C_5_2017)
EAN4046356649568
Peso por unidad (sin incluir el embalaje)108,900 g
Número de tarifa arancelaria85437090
País de origenDE (Alemania)

Observación

Restricción de usoCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Medidas

Anchura6,2 mm
Altura110,5 mm
Profundidad120,5 mm

Condiciones ambientales

Temperatura ambiente (servicio)-40 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C

Datos de entrada

Potenciómetro100 Ω ... 100 kΩ

Datos de salida

Señal de salida tensión1 V ... 5 V (mediante selector DIP)
10 V ... 0 V (mediante selector DIP)
0 V ... 5 V (mediante selector DIP)
0 V ... 10 V (mediante selector DIP)
0 V ... 10,5 V (ajustable a través de software)
Señal de salida corriente0 mA ... 20 mA (mediante selector DIP)
4 mA ... 20 mA (mediante selector DIP)
20 mA ... 0 mA (mediante selector DIP)
20 mA ... 4 mA (mediante selector DIP)
0 mA ... 21 mA (ajustable a través de software)
Señal de salida tensión máximaaprox. 12,3 V
Señal de salida corriente máxima24,6 mA
Carga/Carga de salida Salida de tensión≥ 10 kΩ
Carga/Carga de salida Salida de corriente≤ 600 Ω (con 20 mA)

Alimentación

Tensión de alimentación24 V DC
9,6 V DC ... 30 V DC (Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril simétrico (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código 2869728), que puede encajarse en el carril de 35 mm según EN 60715)
Absorción de corriente33 mA (24 V DC)
68 mA (12 V DC)

Datos de conexión

Monofilar/punto de embornaje rígido con puntera mín.0,14 mm²
Monofilar/punto de embornaje rígido con puntera máx.2,5 mm²
Monofilar/punto de embornaje rígido sin puntera mín.0,14 mm²
Monofilar/punto de embornaje rígido sin puntera máx.2,5 mm²
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.2,5 mm²
Sección del conductor flexible AWG mín.24
Sección del conductor flexible AWG máx.12
Longitud a desaislar10 mm
Tipo de conexiónConexión push-in

Generalidades

Error de transmisión máximo< 0,1 % (R < 240 Ω = < 0,2 %)
Coeficiente de temperatura máximo0,01 %/K
Coeficiente de temperatura típico0,01 %/K
Respuesta gradual (10-90%)< 60 ms
Temperatura ambiente (servicio)-40 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C
Material carcasaPBT
ConformidadConformidad CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, EE.UU. / CanadáUL 508 Listed

Datos CEM

DenominaciónCampo electromagnético HF
Normas/especificacionesEN 61000-4-3
Desviación típica del valor final del margen de medición0,2 %
DenominaciónAverías transitorias rápidas (ráfaga)
Normas/especificacionesEN 61000-4-4
Desviación típica del valor final del margen de medición0,4 %
DenominaciónMagnitudes perturbadoras conducidas
Normas/especificacionesEN 61000-4-6
Desviación típica del valor final del margen de medición0,2 %

Normas y especificaciones

Compatibilidad electromagnéticaConformidad con la directiva CEM
Emisión de interferenciasEN 61000-6-4
Normas/especificacionesEN 61000-4-2
DenominaciónCampo electromagnético HF
Normas/especificacionesEN 61000-4-3
EN 61000-4-4
EN 61000-4-5
DenominaciónMagnitudes perturbadoras conducidas
Normas/especificacionesEN 61000-4-6
Separación galvánicaAislamiento reforzado según IEC 61010-1
ConformidadConformidad CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, EE.UU. / CanadáUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T5
Class I, Zone 2, Group IIC T5
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones


ETIM for 2902017 Sensores (EC002653)
Característica Valor
Tipo de corriente de alimentación (EF001469) Otros
Voltaje de suministro de CC nominal (EF007078) 9.6 V
Número de rangos de entrada -60 mV ... +60 mV (EF006927) 0
Número de rangos de entrada -100 mV ... +100 mV (EF006912) 0
Número de rangos de entrada -300 mV ... +300 mV (EF006920) 0
Número de rangos de entrada -500 mV ... +500 mV (EF006926) 0
Número de rangos de entrada -1 V ... +1 V (EF006906) 0
Número de rangos de entrada -2 V ... +2 V (EF006913) 0
Número de rangos de entrada -2,5 V ... +2,5 V (EF006915) 0
Número de rangos de entrada -5 V ... +5 V (EF006923) 0
Número de rangos de entrada -10 V ... +10 V (EF006909) 0
Número de rangos de entrada -20 V ... +20 V (EF006917) 0
Número de rangos de entrada 0 mV ... 60 mV (EF006905) 0
Número de rangos de entrada 0 mV ... 100 mV (EF006893) 0
Número de rangos de entrada 0 mV ... 200 mV (EF006898) 0
Número de rangos de entrada 0 mV ... 300 mV (EF006901) 0
Número de rangos de entrada 0 mV ... 500 mV (EF006904) 0
Número de rangos de entrada 0 V ... 1 V (EF006890) 0
Número de rangos de entrada 0 V ... 2 V (EF006894) 0
Número de rangos de entrada 0 V ... 2,5 V (EF006895) 0
Número de rangos de entrada 0 V ... 5 V (EF006903) 0
Número de rangos de entrada 0 V ... 10 V (EF006892) 0
Número de rangos de entrada 0 V ... 20 V (EF006897) 0
Número de rangos de entrada 0 V ... 24 V (EF006899) 0
Número de rangos de entrada 0 V ... 30 V (EF006900) 0
Número de rangos de entrada 1 V ... 5 V (EF006907) 0
Número de rangos de entrada 2 V ... 10 V (EF006914) 0
Número de rangos de entrada +5 V ... -5 V (EF006889) 0
Número de rangos de entrada +10 V ... -10 V (EF006888) 0
Número de rangos de entrada 5 V ... 0 V (EF006924) 0
Número de rangos de entrada 5 V ... 1 V (EF006925) 0
Número de rangos de entrada 10 V ... 0 V (EF006910) 0
Número de rangos de entrada 10 V ... 2 V (EF006911) 0
Número de rangos de entrada 0 mA ... 5 mA (EF006902) 0
Número de rangos de entrada 0 mA ... 10 mA (EF006891) 0
Número de rangos de entrada 0 mA ... 20 mA (EF006896) 0
Número de rangos de entrada 4 mA ... 20 mA (EF006921) 0
Número de rangos de entrada -5 mA ... +5 mA (EF006922) 0
Número de rangos de entrada -10 mA ... +10 mA (EF006908) 0
Número de rangos de entrada -20 mA ... +20 mA (EF006916) 0
Número de rangos de entrada 20 mA ... 0 mA (EF006918) 0
Número de rangos de entrada 20 mA ... 4 mA (EF006919) 0
Número de rangos de salida -60 mA ... +60 mV (EF006880) 0
Número de rangos de salida -100 mA ... +100 mV (EF006865) 0
Número de rangos de salida -300 mA ... +300 mV (EF006873) 0
Número de rangos de salida -500 mA ... +500 mV (EF006879) 0
Número de rangos de salida -1 V ... +1 V (EF006859) 0
Número de rangos de salida -2 V ... +2 V (EF006866) 0
Número de rangos de salida -2,5 V ... +2,5 V (EF006868) 0
Número de rangos de salida -5 V ... +5 V (EF006876) 0
Número de rangos de salida -10 V ... +10 V (EF006862) 0
Número de rangos de salida -20 V ... +20 V (EF006870) 0
Número de rangos de salida 0 mA ... 60 mV (EF006858) 0
Número de rangos de salida 0 mA ... 100 mV (EF006846) 0
Número de rangos de salida 0 mA ... 200 mV (EF006851) 0
Número de rangos de salida 0 mA ... 300 mV (EF006854) 0
Número de rangos de salida 0 mA ... 500 mV (EF006857) 0
Número de rangos de salida 0 V ... 1 V (EF006843) 0
Número de rangos de salida 0 V ... 2 V (EF006847) 0
Número de rangos de salida 0 V ... 2,5 V (EF006848) 0
Número de rangos de salida 0 V ... 5 V (EF006856) 1
Número de rangos de salida 0 V ... 10 V (EF006845) 1
Número de rangos de salida 0 V ... 20 V (EF006850) 0
Número de rangos de salida 0 V ... 24 V (EF006852) 0
Número de rangos de salida 0 V ... 30 V (EF006853) 0
Número de rangos de salida 1 V ... 5 V (EF006860) 1
Número de rangos de salida 2 V ... 10 V (EF006867) 0
Número de rangos de salida +5 V ... -5 V (EF006842) 0
Número de rangos de salida +10 V ... -10 V (EF006841) 0
Número de rangos de salida 5 V ... 0 V (EF006877) 0
Número de rangos de salida 5 V ... 1 V (EF006878) 0
Número de rangos de salida 10 V ... 0 V (EF006863) 1
Número de rangos de salida 10 V ... 2 V (EF006864) 0
Número de rangos de salida 0 mA ... 5 mA (EF006855) 0
Número de rangos de salida 0 mA ... 10 mA (EF006844) 0
Número de rangos de salida 0 mA ... 20 mA (EF006849) 1
Número de rangos de salida 4 mA ... 20 mA (EF006874) 1
Número de rangos de salida -5 mA ... +5 mA (EF006875) 0
Número de rangos de salida -10 mA ... +10 mA (EF006861) 0
Número de rangos de salida -20 mA ... +20 mA (EF006869) 0
Número de rangos de salida 20 mA ... 0 mA (EF006871) 1
Número de rangos de salida 20 mA ... 4 mA (EF006872) 1
Número de canales (EF000259) 1
Salida de mensaje de fallo (EF007499) No
Intrínsecamente seguro según EN 60947-5-6 NAMUR (EF007112) No
SIL según IEC 61508 (EF009889) Ninguno
Altura (EF000040) 109.81 mm
Anchura (EF000008) 6.2 mm
Profundidad (EF000049) 119.2 mm
Consumo de energía (EF000346) 0.85 W
Carga (EF007096) 600 Ohm
Temperatura de operatividad (EF002393) -40 °C
Deriva de la temperatura (EF007507) 0.01 %/K
Tipo de dispositivo (EF007276) Dispositivo integrado
Ejecución de la conexión eléctrica (EF003961) Otros
Método de montaje (EF000003) Carril de montaje rápido
Grado de protección (IP) (EF005474) IP20
