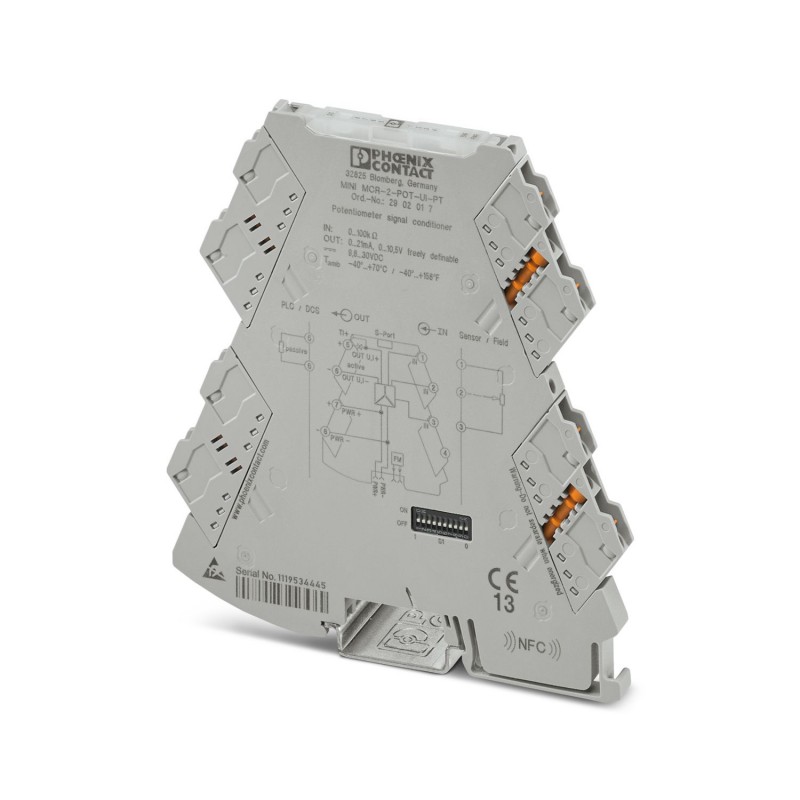

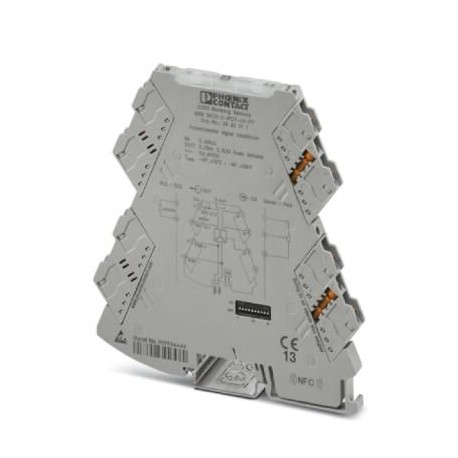

MINI MCR-2-POT-UI-PT 2902017 PHOENIX CONTACT Convertisseurs de résistances / de potentiomètre
MINI MCR-2-POT-UI-PT
2902017
PHOENIX_CONTACT
Convertisseurs de résistances / de potentiomètre
Convertisseur de position de potentiomètre configurable avec technologie de connexion enfichable pour connecter des potentiomètres de 0 Ω ... 100 Ω à 0 kΩ ... 100 kΩ. Configurable via un commutateur DIP ou un logiciel. Technologie de connexion enfichable, configuration standard
Transducteur de potiposition configurable avec technologie de connexion branchable pour connecter des potentiomètres de 0 Ω ... 100 Ω à 0 kΩ ... 100 kΩ. Configurable via un commutateur DIP ou un logiciel. Technologie de connexion à poussée, configuration standard
Détecteurs > Amplificateur séparateur
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2902017 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 88 (C-5-2017) |
| GTIN | 4046356649568 |
| Poids par pièce (hors emballage) | 0,109 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Données de sortie
| Signal de sortie tension | 1 V ... 5 V (via sélecteur de codage (DIP)) |
|---|---|
| 10 V ... 0 V (via sélecteur de codage (DIP)) | |
| 0 V ... 5 V (via sélecteur de codage (DIP)) | |
| 0 V ... 10 V (via sélecteur de codage (DIP)) | |
| 0 V ... 10,5 V (réglable par logiciel) | |
| Signal de sortie courant | 0 mA ... 20 mA (via sélecteur de codage (DIP)) |
| 4 mA ... 20 mA (via sélecteur de codage (DIP)) | |
| 20 mA ... 0 mA (via sélecteur de codage (DIP)) | |
| 20 mA ... 4 mA (via sélecteur de codage (DIP)) | |
| 0 mA ... 21 mA (réglable par logiciel) | |
| Signal de sortie tension maximale | env. 12,3 V |
| Signal de sortie courant maximal | 24,6 mA |
| Charge/charge de sortie Sortie tension | ≥ 10 kΩ |
| Charge/charge de sortie Sortie courant | ≤ 600 Ω (pour 20 mA) |
Alimentation
| Tension d'alimentation | 24 V DC |
|---|---|
| 9,6 V DC ... 30 V DC (Le connecteur sur profilé (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, il s'encliquette alors sur un profilé de 35 mm selon EN 60715.) | |
| Courant absorbé | 33 mA (24 V DC) |
| 68 mA (12 V DC) |
Caractéristiques de raccordement
| Point de connexion unifilaire rigide avec embout min | 0,14 mm² |
|---|---|
| Point de connexion unifilaire rigide avec embout max | 2,5 mm² |
| Point de connexion unifilaire rigide sans embout min | 0,14 mm² |
| Point de connexion unifilaire rigide sans embout max | 2,5 mm² |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple AWG min. | 24 |
| Section de conducteur AWG souple max. | 12 |
| Longueur à dénuder | 10 mm |
| Type de raccordement | Raccordement Push-in |
Généralités
| Erreur de transmission max. | < 0,1 % (R < 240 Ω = < 0,2 %) |
|---|---|
| Coefficient de température max. | 0,01 %/K |
| Coefficient de température typ. | 0,01 %/K |
| Réponse indicielle (10-90 %) | < 60 ms |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Matériau du boîtier | PBT |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
Données CEM
| Dénomination | Champ électromagnétique HF |
|---|---|
| Normes/Prescriptions | EN 61000-4-3 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 0,2 % |
| Dénomination | Perturbations transitoires rapides (en salves) |
| Normes/Prescriptions | EN 61000-4-4 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 0,4 % |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 0,2 % |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Emission | EN 61000-6-4 |
| Normes/Prescriptions | EN 61000-4-2 |
| Dénomination | Champ électromagnétique HF |
| Normes/Prescriptions | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Isolation galvanique | Isolation renforcée selon CEI 61010-1 |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Class I, Zone 2, Group IIC T5 | |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
| Caractéristique | Valeur |
|---|---|
| Type d'alimentation électrique (EF001469) | Autre |
| Tension d'alimentation assignée CC (EF007078) | 9.6 V |
| Nombre de plages d'entrée -60 mV ... +60 mV (EF006927) | 0 |
| Nombre de plages d'entrée -100 mV ... +100 mV (EF006912) | 0 |
| Nombre de plages d'entrée -300 mV ... +300 mV (EF006920) | 0 |
| Nombre de plages d'entrée -500 mV ... +500 mV (EF006926) | 0 |
| Nombre de plages d'entrée -1 V ... +1 V (EF006906) | 0 |
| Nombre de plages d'entrée -2 V ... +2 V (EF006913) | 0 |
| Nombre de plages d'entrée -2,5 V ... +2,5 V (EF006915) | 0 |
| Nombre de plages d'entrée -5 V ... +5 V (EF006923) | 0 |
| Nombre de plages d'entrée -10 V ... +10 V (EF006909) | 0 |
| Nombre de plages d'entrée -20 V ... +20 V (EF006917) | 0 |
| Nombre de plages d'entrée 0 mV ... 60 mV (EF006905) | 0 |
| Nombre de plages d'entrée 0 mV ... 100 mV (EF006893) | 0 |
| Nombre de plages d'entrée 0 mV ... 200 mV (EF006898) | 0 |
| Nombre de plages d'entrée 0 mV ... 300 mV (EF006901) | 0 |
| Nombre de plages d'entrée 0 mV ... 500 mV (EF006904) | 0 |
| Nombre de plages d'entrée 0 V ... 1 V (EF006890) | 0 |
| Nombre de plages d'entrée 0 V ... 2 V (EF006894) | 0 |
| Nombre de plages d'entrée 0 V ... 2,5 V (EF006895) | 0 |
| Nombre de plages d'entrée 0 V ... 5 V (EF006903) | 0 |
| Nombre de plages d'entrée 0 V ... 10 V (EF006892) | 0 |
| Nombre de plages d'entrée 0 V ... 20 V (EF006897) | 0 |
| Nombre de plages d'entrée 0 V ... 24 V (EF006899) | 0 |
| Nombre de plages d'entrée 0 V ... 30 V (EF006900) | 0 |
| Nombre de plages d'entrée 1 V ... 5 V (EF006907) | 0 |
| Nombre de plages d'entrée 2 V ... 10 V (EF006914) | 0 |
| Nombre de plages d'entrée +5 V ... -5 V (EF006889) | 0 |
| Nombre de plages d'entrée +10 V ... -10 V (EF006888) | 0 |
| Nombre de plages d'entrée 5 V ... 0 V (EF006924) | 0 |
| Nombre de plages d'entrée 5 V ... 1 V (EF006925) | 0 |
| Nombre de plages d'entrée 10 V ... 0 V (EF006910) | 0 |
| Nombre de plages d'entrée 10 V ... 2 V (EF006911) | 0 |
| Nombre de plages d'entrée 0 mA ... 5 mA (EF006902) | 0 |
| Nombre de plages d'entrée 0 mA ... 10 mA (EF006891) | 0 |
| Nombre de plages d'entrée 0 mA ... 20 mA (EF006896) | 0 |
| Nombre de plages d'entrée 4 mA ... 20 mA (EF006921) | 0 |
| Nombre de plages d'entrée -5 mA ... +5 mA (EF006922) | 0 |
| Nombre de plages d'entrée -10 mA ... +10 mA (EF006908) | 0 |
| Nombre de plages d'entrée -20 mA ... +20 mA (EF006916) | 0 |
| Nombre de plages d'entrée 20 mA ... 0 mA (EF006918) | 0 |
| Nombre de plages d'entrée 20 mA ... 4 mA (EF006919) | 0 |
| Nombre de plages de sortie -60 mV ... +60 mV (EF006880) | 0 |
| Nombre de plages de sortie -100 mV ... +100 mV (EF006865) | 0 |
| Nombre de plages de sortie -300 mV ... +300 mV (EF006873) | 0 |
| Nombre de plages de sortie -500 mV ... +500 mV (EF006879) | 0 |
| Nombre de plages de sortie -1 V ... +1 V (EF006859) | 0 |
| Nombre de plages de sortie -2 V ... +2 V (EF006866) | 0 |
| Nombre de plages de sortie -2,5 V ... +2,5 V (EF006868) | 0 |
| Nombre de plages de sortie -5 V ... +5 V (EF006876) | 0 |
| Nombre de plages de sortie -10 V ... +10 V (EF006862) | 0 |
| Nombre de plages de sortie -20 V ... +20 V (EF006870) | 0 |
| Nombre de plages de sortie 0 mV ... 60 mV (EF006858) | 0 |
| Nombre de plages de sortie 0 mV ... 100 mV (EF006846) | 0 |
| Nombre de plages de sortie 0 mV ... 200 mV (EF006851) | 0 |
| Nombre de plages de sortie 0 mV ... 300 mV (EF006854) | 0 |
| Nombre de plages de sortie 0 mV ... 500 mV (EF006857) | 0 |
| Nombre de plages de sortie 0 V ... 1 V (EF006843) | 0 |
| Nombre de plages de sortie 0 V ... 2 V (EF006847) | 0 |
| Nombre de plages de sortie 0 V ... 2,5 V (EF006848) | 0 |
| Nombre de plages de sortie 0 V ... 5 V (EF006856) | 1 |
| Nombre de plages de sortie 0 V ... 10 V (EF006845) | 1 |
| Nombre de plages de sortie 0 V ... 20 V (EF006850) | 0 |
| Nombre de plages de sortie 0 V ... 24 V (EF006852) | 0 |
| Nombre de plages de sortie 0 V ... 30 V (EF006853) | 0 |
| Nombre de plages de sortie 1 V ... 5 V (EF006860) | 1 |
| Nombre de plages de sortie 2 V ... 10 V (EF006867) | 0 |
| Nombre de plages de sortie +5 V ... -5 V (EF006842) | 0 |
| Nombre de plages de sortie +10 V ... -10 V (EF006841) | 0 |
| Nombre de plages de sortie 5 V ... 0 V (EF006877) | 0 |
| Nombre de plages de sortie 5 V ... 1 V (EF006878) | 0 |
| Nombre de plages de sortie 10 V ... 0 V (EF006863) | 1 |
| Nombre de plages de sortie 10 V ... 2 V (EF006864) | 0 |
| Nombre de plages de sortie 0 mA ... 5 mA (EF006855) | 0 |
| Nombre de plages de sortie 0 mA ... 10 mA (EF006844) | 0 |
| Nombre de plages de sortie 0 mA ... 20 mA (EF006849) | 1 |
| Nombre de plages de sortie 4 mA ... 20 mA (EF006874) | 1 |
| Nombre de plages de sortie -5 mA ... +5 mA (EF006875) | 0 |
| Nombre de plages de sortie -10 mA ... +10 mA (EF006861) | 0 |
| Nombre de plages de sortie -20 mA ... +20 mA (EF006869) | 0 |
| Nombre de plages de sortie 20 mA ... 0 mA (EF006871) | 1 |
| Nombre de plages de sortie 20 mA ... 4 mA (EF006872) | 1 |
| Nombre de canaux (EF000259) | 1 |
| Sortie de signalisation de défaut (EF007499) | Non |
| À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Hauteur (EF000040) | 109.81 mm |
| Largeur (EF000008) | 6.2 mm |
| Profondeur (EF000049) | 119.2 mm |
| Puissance absorbée (EF000346) | 0.85 W |
| Charge (EF007096) | 600 Ohm |
| Température de fonctionnement (EF002393) | -40 °C |
| Dérive de température (EF007507) | 0.01 %/K |
| Type de boîtier (EF007276) | Appareil encastré |
| Finition du raccordement électrique (EF003961) | Autre |
| Type de montage (EF000003) | Barre profilée fixation à vis |
| Classe de protection (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2902017-MINI MCR-2-POT-UI-PT | 134 Kbytes |
|
