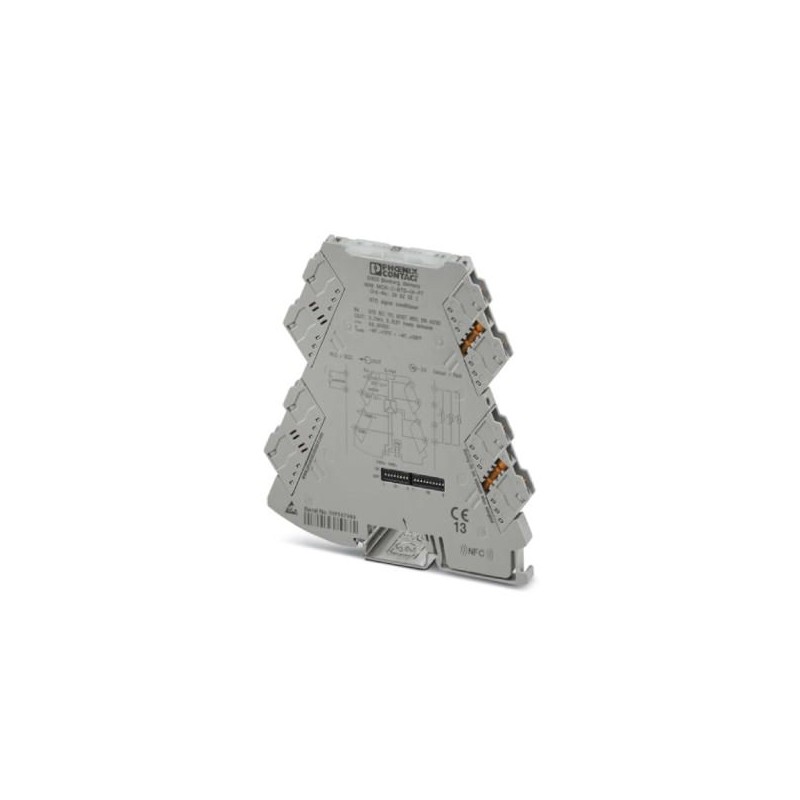

MINI MCR-2-RTD-UI-PT 2902052 PHOENIX CONTACT Convertidor medición termorresistencias Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

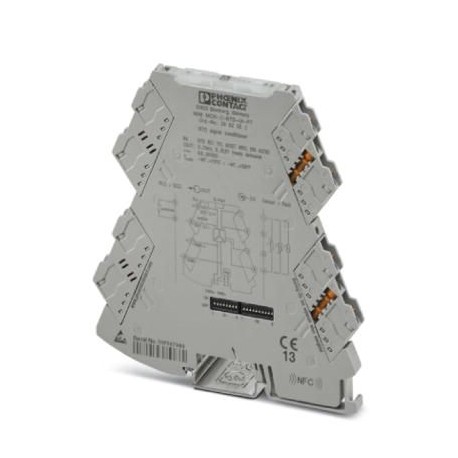

MINI MCR-2-RTD-UI-PT 2902052 PHOENIX CONTACT Convertidor medición termorresistencias

MINI MCR-2-RTD-UI-PT

2902052

PHOENIX_CONTACT

Convertidor de temperatura configurable con técnica de conexión enchufable para la conexión de termorresistencias y transmisores de resistencia de 2, 3, 4 conductores. Configurable a través del interruptor DIP o del software. Técnica de conexión push-in, configuración estándar

Más detalles


Interface

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $267.31
Precio unitario: $267.31

Cantidad Precio
1+$267.31
2+$239.88
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Datos mercantiles

Clave de pedido2902052
Unidad de embalaje1 pcs
Clave de ventaCK1421 -
Página del catálogoPágina 80 (C_5_2017)
EAN4046356652094
Peso por unidad (sin incluir el embalaje)110,000 g
Número de tarifa arancelaria85437090
País de origenDE (Alemania)

Observación

Restricción de usoCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Medidas

Anchura6,2 mm
Altura110,5 mm
Profundidad120,5 mm

Condiciones ambientales

Temperatura ambiente (servicio)-40 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C

Datos de entrada

Configurable/Programable
Tipos de sensor utilizables (RTD)Sensores Pt, Ni, Cu
Margen de resistencia lineal0 Ω ... 4000 Ω (Alcance de medición mínimo: 10% del rango de medición ‍elegido)
Corriente para alimentación de sensoresaprox. 200 µA
Margen de medición de temperatura-200 °C ... 850 °C (Rango en función del tipo de sensor, rango ajustable libremente mediante software o de -150 °C a 850 °C en etapas mediante el conmutador DIP)
Técnica de conexión2, 3, 4 conductores

Datos de salida

Número de salidas1
Configurable/Programable
Señal de salida tensión0 V ... 5 V (mediante selector DIP)
1 V ... 5 V (mediante selector DIP)
0 V ... 10 V (mediante selector DIP)
10 V ... 0 V (mediante selector DIP)
0 V ... 10,5 V (ajustable a través de software)
Señal de salida corriente0 mA ... 20 mA (mediante selector DIP)
4 mA ... 20 mA (mediante selector DIP)
20 mA ... 0 mA (mediante selector DIP)
20 mA ... 4 mA (mediante selector DIP)
0 mA ... 21 mA (ajustable a través de software)
Tensión de salida máx.aprox. 12,3 V
Corriente máx. de salida24,6 mA
Corriente de cortocircuito< 31,5 mA
Carga/Carga de salida Salida de tensión≥ 10 kΩ
Carga/Carga de salida Salida de corriente≤ 600 Ω (con 20 mA)
Ripple< 10 mVef.
< 10 mVef.(en 600 Ω)

Alimentación

Tensión de alimentación9,6 V DC ... 30 V DC (Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril simétrico (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código 2869728), que puede encajarse en el carril de 35 mm según EN 60715)
Absorción de corriente típica32 mA (24 V DC)
63 mA (12 V DC)
Consumo de potencia≤ 850 mW (con IOUT= 20 mA, 9,6 V DC, carga de 600 Ω)

Datos de conexión

Tipo de conexiónConexión push-in
Monofilar/punto de embornaje rígido con puntera mín.0,14 mm²
Monofilar/punto de embornaje rígido con puntera máx.2,5 mm²
Monofilar/punto de embornaje rígido sin puntera mín.0,14 mm²
Monofilar/punto de embornaje rígido sin puntera máx.2,5 mm²
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.2,5 mm²
Sección del conductor flexible AWG mín.24
Sección del conductor flexible AWG máx.12
Longitud a desaislar10 mm

Generalidades

Error de transmisión Termorresistencia0,1 % * 350 K / intervalo de medición ajustado; 0,1 % > 350 K (Pt / Ni)
0,3 % * 200 K / intervalo de medición ajustado; 0,3 % > 200 K (Cu)
Error de transmisión Potenciómetro de control2 Ω
Coeficiente de temperatura máximo0,01 %/K
Circuito de protecciónProtección contra transitorios
Separación galvánicaAislamiento reforzado según IEC 61010-1
Categoría de sobretensionesII
Grado de polución2
Tensión de aislamiento de dimensionamiento300 V (efectivo)
Tensión de prueba Entrada/salida/alimentación3 kV (50 Hz, 1 min)
Compatibilidad electromagnéticaConformidad con la directiva CEM
Emisión de interferenciasEN 61000-6-4
Inmunidad a interferenciasEN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones.
Material carcasaPBT
Posición para el montajediscrecional
Indicaciones de montajePara puentear la tensión de alimentación puede utilizarse el conector T, que puede encajarse en el carril simétrico de 35 mm según EN 60715
ConformidadConformidad CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, EE.UU. / CanadáUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
Certificado de navegaciónDNV GL 14445-15HH
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 2

Datos CEM

DenominaciónCampo electromagnético HF
Normas/especificacionesEN 61000-4-3
Desviación típica del valor final del margen de medición0,06 %
DenominaciónAverías transitorias rápidas (ráfaga)
Normas/especificacionesEN 61000-4-4
Desviación típica del valor final del margen de medición0,1 %
DenominaciónMagnitudes perturbadoras conducidas
Normas/especificacionesEN 61000-4-6
Desviación típica del valor final del margen de medición0,07 %

Normas y especificaciones

Compatibilidad electromagnéticaConformidad con la directiva CEM
Emisión de interferenciasEN 61000-6-4
Normas/especificacionesEN 61000-4-2
DenominaciónCampo electromagnético HF
Normas/especificacionesEN 61000-4-3
EN 61000-4-4
EN 61000-4-5
DenominaciónMagnitudes perturbadoras conducidas
Normas/especificacionesEN 61000-4-6
Separación galvánicaAislamiento reforzado según IEC 61010-1
ConformidadConformidad CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, EE.UU. / CanadáUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC T6
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones
