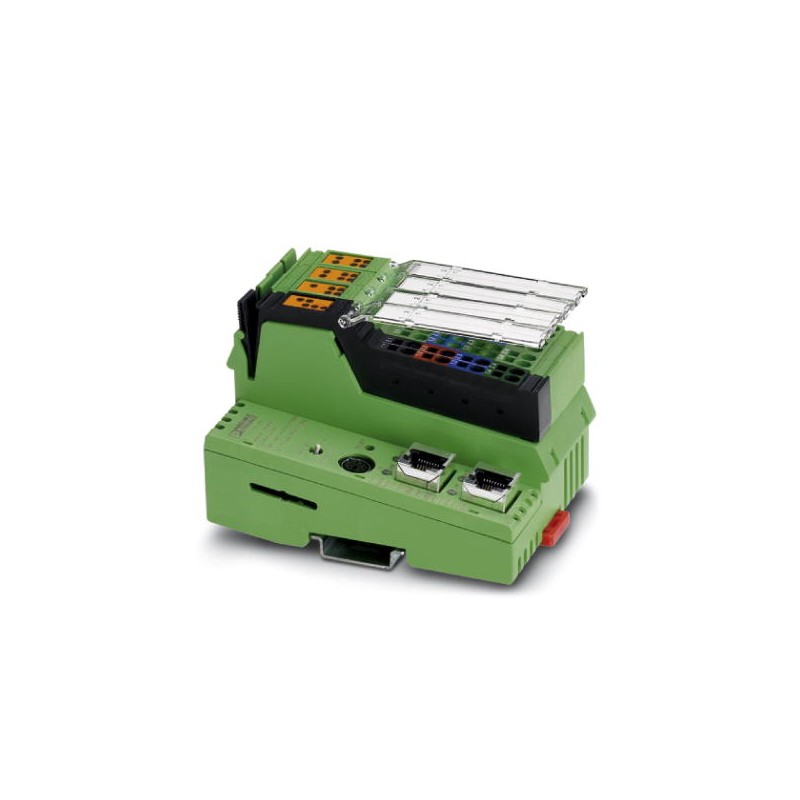

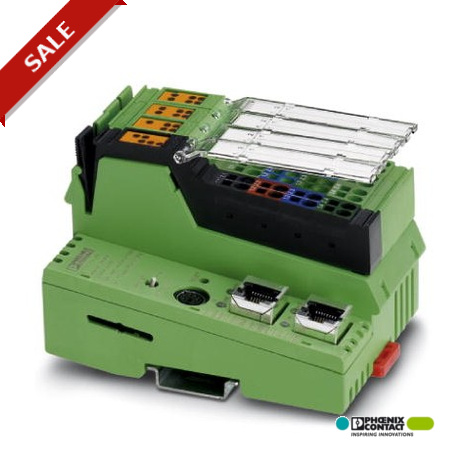

ILC 191 ETH 2TX 2700976 PHOENIX CONTACT El controlador Inline ofrece la posibilidad de comunicar mediante PR..
ILC 191 ETH 2TX
2700976
PHOENIX_CONTACT
El controlador Inline ofrece la posibilidad de comunicar mediante PROFINET y Modbus/TCP. La programación se realiza con PC Worx Express o PC Worx (IEC 61131-3).
Controladores industriales (PLC) > Unidad base de PLC
Sistemas de control
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Descripción del producto
El autómata compacto modular ILC 191 ETH 2TX para el sistema de E/S Inline es la pieza central de Easy Automation. La nueva serie ILC 1X1 destaca por el apoyo de los protocolos basados en Ethernet Modbus/TCP y PROFINET. Como novedad cabe destacar una tarjeta SD opcional.
Dimensiones
| Anchura | 80 mm |
|---|---|
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (Según DIN EN 61131-2) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (Según DIN EN 61131-2) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar) |
| Choque | 25g, criterio 1, según IEC 60068-2-27 |
| Vibración (servicio) | 5g |
Sistema de control
| Herramienta para programación | PC WORX / PC WORX EXPRESS |
|---|---|
| Herramienta para diagnóstico | DIAG+ |
| Herramienta para configuración | Config+ a partir de la versión 1.01 |
Construcción mecánica
| Peso | 285 g |
|---|---|
| Display para diagnóstico | no |
| Redundancia de control | no |
Interfaces de datos
| Interfaz | Bus local INTERBUS (maestro) |
|---|---|
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBaud / 2 MBaud (conmutable) |
| Interfaz | Parametrización/operación/diagnóstico |
| Tipo de conexión | RS-232-C, hembra MINI-DIN de 6 polos (PS/2), Ethernet 10/100 (RJ45) |
| Velocidad de transmisión | max. 115,2 kBit/s |
| Interfaz | Ethernet 10Base-T/100Base-TX |
| Tipo de conexión | Hembra RJ45 |
| Velocidad de transmisión | 10/100 MBit/s |
PROFINET
| Función del módulo | Dispositivo PROFINET |
|---|
Alimentación
| Absorción de corriente típica | 210 mA |
|---|---|
| Absorción de corriente máxima | 870 mA (Alimentación de lógica de 370 mA + alimentación de tensión analógica de 500 mA) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC | |
| Ondulación residual | ± 5 % |
| Potencia disipada | máx. 5 W |
Función del bus de campo
| Número de datos de proceso | máx. 4096 Bit (INTERBUS) |
|---|---|
| máx. 32768 Bit (Cliente Modbus interno) | |
| Número de participantes soportados | máx. 128 |
| Número de participantes de bus local conectables | máx. 63 (Hay que observar la absorción de corriente) |
| Número de participantes con canal de parámetros | máx. 24 |
| Número de módulos de ramificación soportados con derivación de bus remoto | máx. 3 |
Entradas/salidas directas
| Denominación Entrada | Entradas digitales |
|---|---|
| Número de entradas | 8 |
| Tipo de conexión | Distribuidor de potencial Inline |
| Descripción de la entrada | EN 61131-2 tipo 1 NPN/PNP |
| Denominación Salida | Salidas digitales |
| Número de salidas | 4 |
| Técnica de conexión | 2, 3, 4 conductores |
| Corriente de salida máxima por canal | 500 mA |
| Sin entrada analógica | sí |
| Sin salida analógica | sí |
| Sin salida de dirección de impulso | sí |
| Sin entrada de contador | sí |
Sistema de tiempo de utilización IEC61131
| Herramienta para programación | PC WORX / PC WORX EXPRESS |
|---|---|
| Memoria de programa | 1 Mbyte(s) (Instrucciones 86 K (IL)) |
| Memoria de datos | 1 Mbyte(s) |
| Memoria de datos remanentes | 48 kbyte(s) (NVRAM) |
| Número tareas de mando | 8 |
| Reloj de tiempo real | Sí |
| Característica | Valor |
|---|---|
| Tipo de tensión de alimentación (EF002991) | CC |
| Modelo (EF000010) | Modular |
| Tiempo de procesamiento (1K, instrucción binaria) (EF003004) | 0.0013 ms |
| Número de interfaces HW Ethernet industrial (EF003020) | 2 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 1 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW Otras (EF003027) | 1 |
| Número de salidas analógicas (EF001995) | 0 |
| Número de entradas analógicas (EF001994) | 0 |
| Número de entradas digitales (EF001992) | 8 |
| Número de salidas digitales (EF001993) | 4 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo INTERBUS (EF003054) | Sí |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Redundancia (EF003156) | No |
| Tipo de memoria (EF002996) | NVRAM |
| Tamaño de la memoria (EF002997) | 1024 kByte |
| Posibilidad de memoria de programa adicional (EF003029) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 80 mm |
| Altura (EF000040) | 120.4 mm |
| Profundidad (EF000049) | 70.23 mm |
