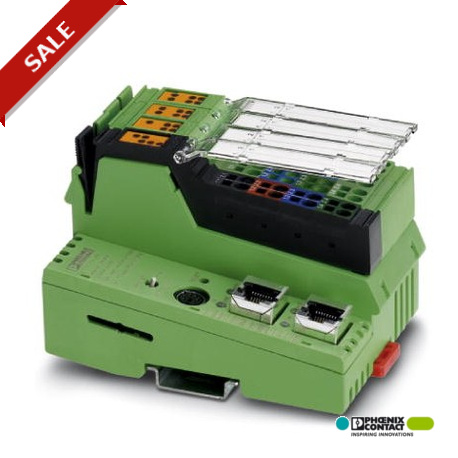

ILC 191 ETH 2TX 2700976 PHOENIX CONTACT Le contrôleur Inline permet de communiquer via PROFINET et Modbus/TC..
ILC 191 ETH 2TX
2700976
PHOENIX_CONTACT
Le contrôleur Inline permet de communiquer via PROFINET et Modbus/TCP. La programmation s'effectue avec PC Worx Express ou PC Worx (CEI 61131-3).
Le contrôleur Inline offre la possibilité de communiquer via PROFINET et Modbus/TCP. La programmation se fait avec PC Worx Express ou PC Worx (IEC 61131-3).
Commande industrielle API > Unité de base
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Description des produits
La commande compacte et modulaire ILC 191 ETH 2TX destinée au système d'E/S Inline constitue le cœur de Easy Automation. La nouvelle gamme ILC 1X1 se caractérise par la prise en charge des protocoles basés sur Ethernet Modbus/TCP et PROFINET. Nouveauté : prise en charge d'une carte SD en option.
Dimensions
| Largeur | 80 mm |
|---|---|
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Choc | 25g, critère 1 selon CEI 60068-2-27 |
| Vibrations (service) | 5g |
Système de commande
| Outil de programmation | PC WORX / PC WORX EXPRESS |
|---|---|
| Outil de diagnostic | DIAG+ |
| Outil de configuration | Config+ à partir de la version 1.01 |
Conception mécanique
| Poids | 285 g |
|---|---|
| Afficheur de diagnostic | non |
| Redondance de commande | non |
Interfaces de données
| Interface | Bus local INTERBUS (maître) |
|---|---|
| Mode de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBaud / 2 MBaud (commutable) |
| Interface | Paramétrage/conduite/diagnostic |
| Mode de raccordement | RS-232-C, connecteur femelle MINI-DIN à 6 pôles (PS/2), Ethernet 10/100 (RJ45) |
| Vitesse de transmission | max. 115,2 kBit/s |
| Interface | Ethernet 10Base-T/100Base-TX |
| Mode de raccordement | Connecteur femelle RJ45 |
| Vitesse de transmission | 10/100 MBit/s |
PROFINET
| Fonctionnement de l'appareil | Périphérique PROFINET |
|---|
Alimentation
| Courant absorbé typique | 210 mA |
|---|---|
| Courant max. absorbé | 870 mA (Alimentation logique 370 mA + tension d'alimentation analogue 500 mA) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
| Ondulation résiduelle | ± 5 % |
| Puissance dissipée | max. 5 W |
Fonction bus de terrain
| Nombre de données de process | max. 4096 Bit (INTERBUS) |
|---|---|
| max. 32768 Bit (Client Modbus interne) | |
| Nombre d'unités connectées supportées | max. 128 |
| Nombre d'abonnés raccordés au bus local | max. 63 (tenir compte de la consommation de courant) |
| Nombre d'unités connectées avec canal de paramètres | max. 24 |
| Nombre de modules de dérivation avec dérivation bus interstation | max. 3 |
Entrées/sorties directes
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Nombre d'entrées | 8 |
| Mode de raccordement | Répartiteurs de potentiel Inline |
| Description de l'entrée | EN 61131-2 type 1 NPN/PNP |
| Dénomination sortie | Sorties tout-ou-rien |
| Nombre de sorties | 4 |
| Technique de raccordement | A 2, 3 ou 4 fils |
| Courant de sortie maximal par canal | 500 mA |
| Sans entrée analogique | oui |
| Sans sortie analogique | oui |
| Sans sortie d'impulsion / de direction | oui |
| Sans entrée de comptage | oui |
Système « temps réel » CEI 61131
| Outil de programmation | PC WORX / PC WORX EXPRESS |
|---|---|
| Mémoire de programme | 1 Moctet(s) (Instructions de 86 K (IL)) |
| Mémoire de données | 1 Moctet(s) |
| Mémoire de données rémanente | 48 Koctet(s) (NVRAM) |
| Nombre de tâches de commande | 8 |
| Horloge temps réel | oui |
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CC |
| Modèle (EF000010) | Modulaire |
| Temps de traitement (1 K, service binaire) (EF003004) | 0.0013 ms |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 2 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 1 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Nombre d'entrées analogiques (EF001994) | 0 |
| Nombre d'entrées numériques (EF001992) | 8 |
| Nombre de sorties numériques (EF001993) | 4 |
| Avec interface optique (EF003028) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Oui |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Capacité de redondance (EF003156) | Non |
| Type de mémoire (EF002996) | NVRAM |
| Taille de mémoire (EF002997) | 1024 kByte |
| Extension de mémoire de programme possible (EF003029) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 80 mm |
| Hauteur (EF000040) | 120.4 mm |
| Profondeur (EF000049) | 70.23 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 36 Mbytes |
|
| PHOENIX CONTACT-2700976-ILC 191 ETH 2TX | 127 Kbytes |
|
