> PHOENIX_CONTACT>Conectividad armarios industriales>BT 14 3281176 PHOENIX CONTACT Borne de carril de paso, tensión nominal: 690 V, corriente nominal: 76 A, tipo..
Anterior producto Siguiente producto

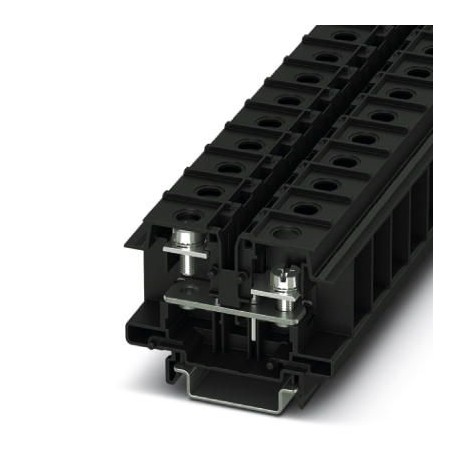

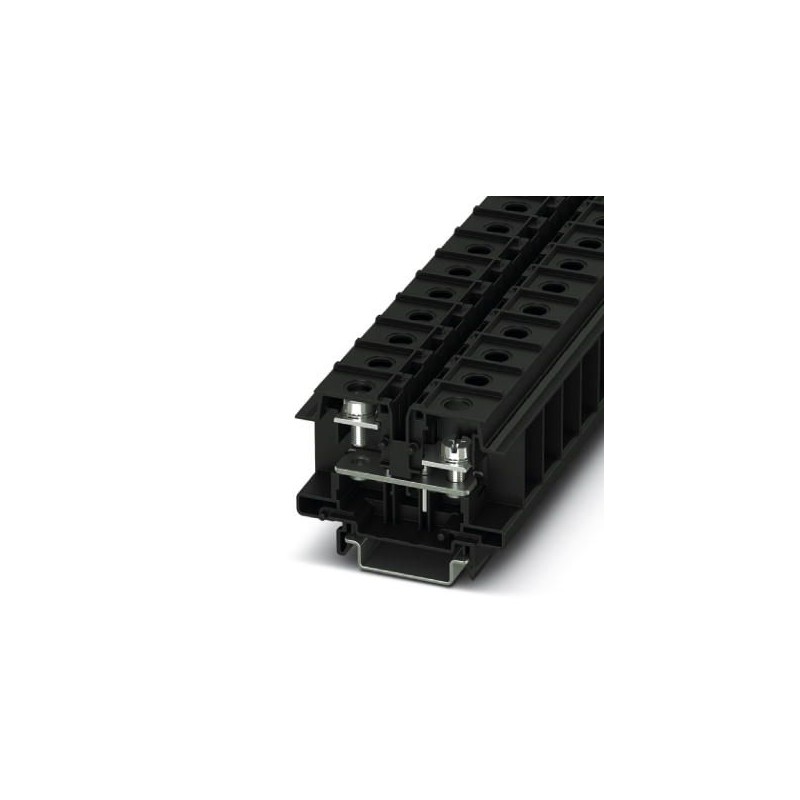

BT 14 3281176 PHOENIX CONTACT Borne de carril de paso, tensión nominal: 690 V, corriente nominal: 76 A, tipo.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BT 14 3281176 PHOENIX CONTACT Borne de carril de paso, tensión nominal: 690 V, corriente nominal: 76 A, tipo..

BT 14

3281176

PHOENIX_CONTACT

25

Borne de carril de paso, tensión nominal: 690 V, corriente nominal: 76 A, tipo de conexión: Terminal de cable anular, número de conexiones: 2, anchura: 15 mm, color: negro, clase de montaje: NS 35/7,5, NS 35/15

Más detalles


Bloques de terminales > Terminal de conexión de paso

Conectividad armarios industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Clave De Datos Comerciales

OrderkeyTres millones doscientos ochenta y ún mil cien setenta y seis
Unidad de embalaje25 pc
Cantidad de orden mínima25 pc
GTIN4055626406893
Peso por Pieza (sin incluir el embalaje)25.530 g
Personalizado número de tarifaOchenta y cinco millones trescientos sesenta y nueve mil diez
País de origenEN (India)

General

Número de niveles deUno
Número de conexionesDos
Los potenciales deUno
Nominal de la sección transversal16 mm2
Colornegro
Material aislantePC
Clasificación de inflamabilidad según UL 94V0
Tensión de impulso admisible8 kV
Grado de contaminaciónTres
Categoría de sobretensiónIII
Material aislante grupoIIIa
Disipación de potencia máxima nominal de la condición de2.43 W
Temperatura ambiente (funcionamiento)-40 °C ... 110 °C
Corriente de carga máxima76 Un
Corriente Nominal IN76 Un
La tensión Nominal de UN690 V
Abra el panel lateralSí
Protección contra golpes de la prueba de especificaciónIEC 60529:2001-02
De nuevo de la mano de proteccióngarantizado
Protección de los dedosgarantizado
Resultado de aumento de la tensión de pruebaLa prueba pasa
Picos de tensión de prueba temperatura de consigna9.8 kV
Resultado de la tensión soportada a frecuencia industrial de pruebaLa prueba pasa
La frecuencia de la alimentación voltaje de withstand de consigna1.89 kV
Resultado de la prueba para la estabilidad mecánica de los puntos terminales (5 x conexión del conductor)La prueba pasa
Resultado de ajuste apretado en apoyoLa prueba pasa
Ajuste apretado en la línea aéreaNS 35
Consigna5 N
Resultado de la caída de voltaje de pruebaLa prueba pasa
Los requisitos, la caída de tensión≤ 3.2 mV
Resultado de la temperatura aumento de la pruebaLa prueba pasa
Corto circuito estabilidad resultadoLa prueba pasa
Director de la sección transversal de corto circuito de pruebas16 mm2
Corto-tiempo actual1.92 kA
Resultado de la prueba térmicaLa prueba pasa
Prueba de características térmicas (la aguja de la llama) duración efectiva30 s

Dimensiones

Ancho15 mm
Longitud59 mm
Altura NS 35/7,545.2 mm
Altura NS 35/1552.7 mm
Cancha15 mm

Los datos de conexión

Método de conexiónAnillo terminal de cable
Conexión en acc. con el estándar deIEC 60947-7-1
Conductor de sección transversal sólida min.0,5 mm2
Conductor sección transversal del sólido máx.16 mm2
Conductor de sección transversal flexible min.0,5 mm2
Conductor de sección transversal flexible max.16 mm2
Min. AWG conductor de sección transversal, flexibleVeinte
Max. AWG conductor de sección transversal, flexibleSeis
Conductor de sección transversal flexible, con virola con manguito de plástico min.0,5 mm2
Conductor de sección transversal flexible, con virola con manguito de plástico max.16 mm2
Terminal de Cable de conexión de acuerdo a la normaDIN 46234
Min. sección transversal para la terminal de cable de conexión0,5 mm2
Max. sección transversal para la terminal de cable de conexión16 mm2
AWG minVeinte
AWG maxSeis
Diámetro del agujero, min.5.1 mm
Terminal de Cable de ancho, max.12.7 mm
Diámetro del perno5 mm
Rosca de tornilloM5
Par de apriete, min2.6 Nm
Par de apriete máx3.7 Nm
Rosca de tornilloM5
Par de apriete, min2.6 Nm
Par de apriete máx3.7 Nm

Los datos de conexión (estándar de JIS)

Método de conexiónAnillo terminal de cable
Conexión en acc. con el estándar deJIS 8207-7-1
Conductor de sección transversal flexible min.0,5 mm2
Conductor de sección transversal flexible max.14 mm2
Terminal de Cable de conexión de acuerdo a la normaJIS 8207-7-1
Min. sección transversal para la terminal de cable de conexión0,5 mm2
Max. sección transversal para la terminal de cable de conexión14 mm2
Diámetro del agujero, min.5.1 mm
Terminal de Cable de ancho, max.12.7 mm
Diámetro del perno5 mm
Rosca de tornilloM5
Par de apriete, min2.6 Nm
Par de apriete máx3.7 Nm
Corriente Nominal IN70 Un
Corriente de carga máxima70 Un
La tensión Nominal de UN600 V

Normas y Reglamentos

Conexión en acc. con el estándar deIEC 60947-7-1
Clasificación de inflamabilidad según UL 94V0

Ambiental, Cumplimiento De Productos

China RoHSEcológico periodo de uso: ilimitado = EFUP-e
No hay sustancias peligrosas por encima de los valores de umbral

Clasificaciones


Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf 14 Mbytes
