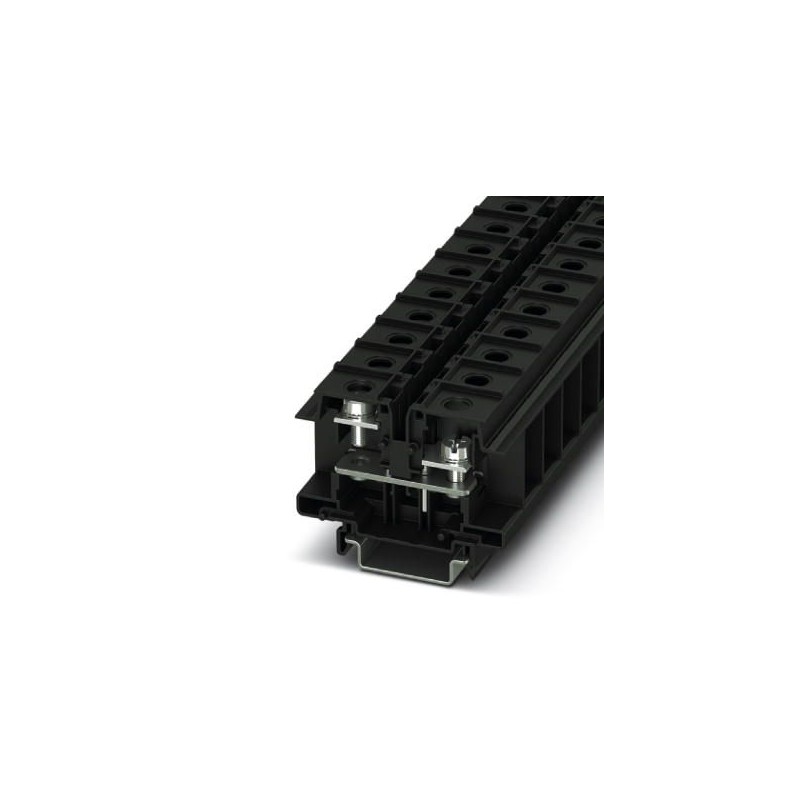

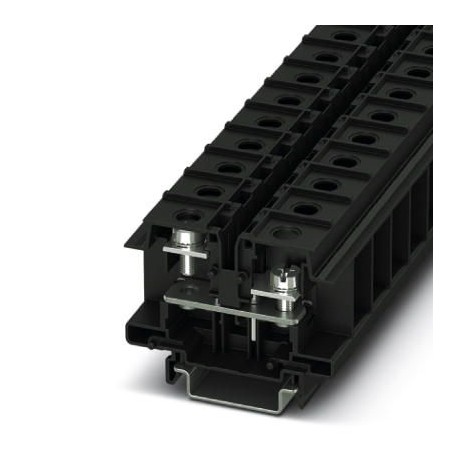

BT 14 3281176 PHOENIX CONTACT Alimentation-par le biais de bornes modulaire bloc
BT 14
3281176
PHOENIX_CONTACT
25
Alimentation-par le biais de bornes modulaire bloc
Bornier traversant, tension nominale : 690 V, courant nominal : 76 A, type de raccordement : borne de câble annulaire, nombre de raccordements : 2, largeur : 15 mm, couleur : noir, classe de montage : NS 35/7,5, NS 35/15
Blocs de jonction > Bloc de jonction traversant
Connectivité armoires industrielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Trois million deux cent quatre vingt une mille cents soixante seize |
|---|---|
| Unité d'emballage | 25 pc |
| Quantité d'ordre Minimum | 25 pc |
| GTIN | 4055626406893 |
| Poids par Pièce (hors emballage) | 25.530 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | DANS (Inde) |
Général
| Nombre de niveaux | Un |
|---|---|
| Nombre de connexions | Deux |
| Potentiels | Un |
| Nominale de la section transversale | 16 mm2 |
| Couleur | noir |
| Matériau isolant | PC |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Nominale tension de choc | 8 kV |
| Degré de pollution | Trois |
| Catégorie de surtension | III |
| Matériau isolant groupe | IIIa |
| Maximum de dissipation de puissance pour les conditions nominales | 2.43 W |
| Température ambiante (fonctionnement) | -40 °C ... 110 °C |
| Maximum de courant de charge | 76 Un |
| Courant Nominal j'N | 76 Un |
| Tension nominale UN | 690 V |
| Ouvrez le panneau latéral | Oui |
| Protection contre les chocs les spécifications de test | CEI 60529:2001-02 |
| Dos de la main de protection | garanti |
| Protection des doigts | garanti |
| Résultat de surtension tension de test | Test réussi |
| Surge test de la tension de consigne | 9.8 kV |
| Résultat de la puissance à fréquence industrielle tension de test | Test réussi |
| Alimentation à fréquence industrielle tension de consigne | 1.89 kV |
| Résultat du test pour la stabilité mécanique de la borne points (5 x connexion du conducteur) | Test réussi |
| Résultat de l'ajustement serré sur l'appui | Test réussi |
| Ajustement serré sur le support de | NS 35 |
| Valeur de consigne | 5 N |
| Résultat de la chute de tension de test | Test réussi |
| Exigences, de chute de tension | ≤ 3.2 mV |
| Suite de l'échauffement de test | Test réussi |
| Court-circuit de la stabilité résultat | Test réussi |
| Chef de la section transversale de court-circuit de test | 16 mm2 |
| Courte-le temps actuel | 1.92 kA |
| Résultat de l'essai thermique | Test réussi |
| La preuve de caractéristiques thermiques (à l'aiguille de la flamme) durée effective | 30 s |
Les données de connexion
| Méthode de connexion | Anneau cosse de câble |
|---|---|
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Chef de section transversale solide min. | 0,5 mm2 |
| Chef de section transversale solide max. | 16 mm2 |
| Chef de section transversale souple min. | 0,5 mm2 |
| Chef de section flexible max. | 16 mm2 |
| Min. AWG chef de section, flexible | Vingt |
| Max. AWG chef de section, flexible | Six |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,5 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 16 mm2 |
| Cosse de câble de connexion selon la norme | DIN 46234 |
| Min. croix de section pour la cosse du câble de connexion | 0,5 mm2 |
| Max. croix de section pour la cosse du câble de connexion | 16 mm2 |
| AWG min | Vingt |
| AWG max | Six |
| Le diamètre du trou, min. | 5.1 mm |
| Cosse de câble largeur max. | 12,7 mm |
| Le diamètre du boulon | 5 mm |
| Filet de vis | M5 |
| Couple de serrage min | 2.6 Nm |
| Couple de serrage max | 3.7 Nm |
| Filet de vis | M5 |
| Couple de serrage min | 2.6 Nm |
| Couple de serrage max | 3.7 Nm |
Les données de connexion (norme JIS)
| Méthode de connexion | Anneau cosse de câble |
|---|---|
| Connexion en acc. avec la norme | JIS 8207-7-1 |
| Chef de section transversale souple min. | 0,5 mm2 |
| Chef de section flexible max. | 14 mm2 |
| Cosse de câble de connexion selon la norme | JIS 8207-7-1 |
| Min. croix de section pour la cosse du câble de connexion | 0,5 mm2 |
| Max. croix de section pour la cosse du câble de connexion | 14 mm2 |
| Le diamètre du trou, min. | 5.1 mm |
| Cosse de câble largeur max. | 12,7 mm |
| Le diamètre du boulon | 5 mm |
| Filet de vis | M5 |
| Couple de serrage min | 2.6 Nm |
| Couple de serrage max | 3.7 Nm |
| Courant Nominal j'N | 70 Un |
| Maximum de courant de charge | 70 Un |
| Tension nominale UN | 600 V |
Les normes et les Règlements
| Connexion en acc. avec la norme | IEC 60947-7-1 |
|---|---|
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents vingteCl@ss 4.1Vingt sept million cents quarante et une mille cents vingteCl@ss 5.0Vingt sept million cents quarante et une mille cents vingteCl@ss 5.1Vingt sept million cents quarante et une mille cents vingteCl@ss 6.0Vingt sept million cents quarante et une mille centeCl@ss 7.0Vingt sept million cents quarante et une mille cents vingteCl@ss 8.0Vingt sept million cents quarante et une mille cents vingteCl@ss 9.0Vingt sept million cents quarante et une mille cents vingt
UNSPSC 6.01Trente million deux cent onze mille huit cent onzeUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 11Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent dix
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 78 Mbytes |
|
