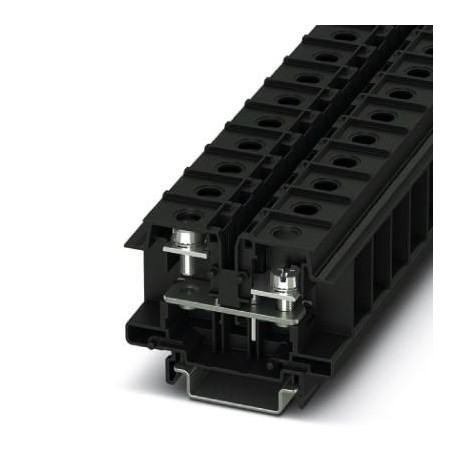

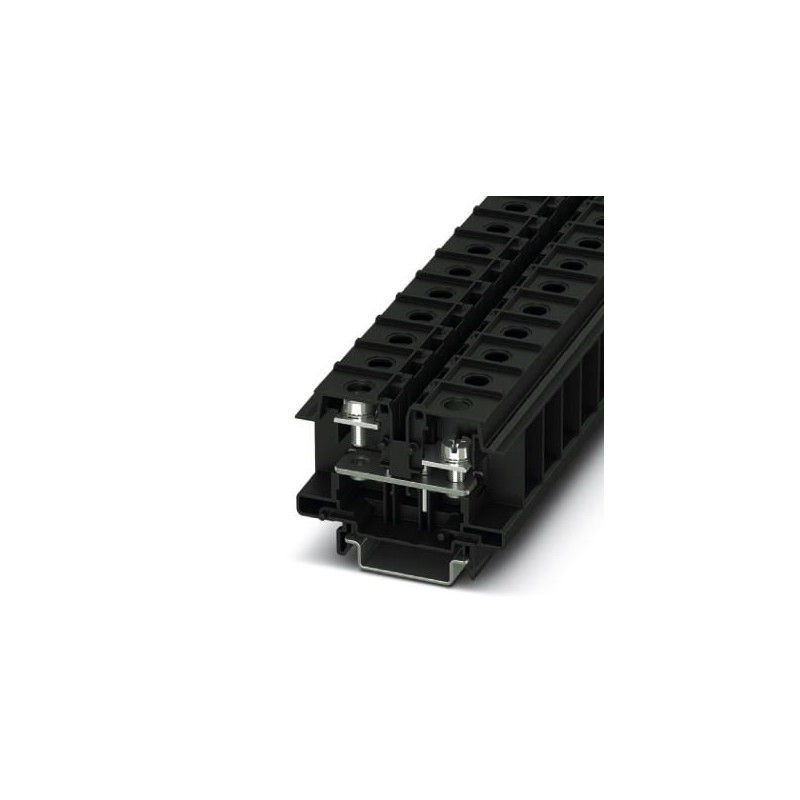

BT 14 3281176 PHOENIX CONTACT Alimentação através do bloco de terminais modular Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BT 14 3281176 PHOENIX CONTACT Alimentação através do bloco de terminais modular

BT 14

3281176

PHOENIX_CONTACT

25

Alimentação através do bloco de terminais modular

Régua de bornes de passagem, tensão nominal: 690 V, corrente nominal: 76 A, tipo de conexão: Terminal de cabo anular, número de conexões: 2, largura: 15 mm, cor: preto, classe de montagem: NS 35/7.5, NS 35/15

Mais detalhes


Blocos de terminais > Terminal de conexão de passagem

Conectividade armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Chave De Dados Comerciais

OrderkeyTrês milhões, duzentos e oitenta e um mil cento e setenta e seis
Embalagem da unidade25 pc
Quantidade de ordem mínima25 pc
GTINQuatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões, quatrocentos e seis mil, oitocentos e noventa e três
Peso por Peça (excluindo embalagem)25.530 g
Personalizado número de tarifaçãoOitenta e cinco milhões, trezentos e sessenta e nove mil e dez
País de origemEM (Índia)

Geral

Número de níveisUm
Número de conexõesDois
PotencialidadesUm
Nominal da seção transversal do16 mm2
Corpreto
Material isolantePC
Classificação de inflamabilidade de acordo com UL 94V0
Nominal de surto de tensão8 kV
Grau de poluiçãoTrês
Categoria de sobretensãoIII
Material isolante grupoIii-a
Dissipação máxima de potência para a condição nominal2.43 W
Temperatura ambiente (operação)-40 °C ... 110 °C
Corrente de carga máxima76 A
Corrente Nominal euN76 A
Tensão Nominal UN690 V
Abra o painel lateralSim
Proteção contra choque teste de especificaçãoIEC 60529:2001-02
Parte de trás da mão de protecçãogarantido
Proteção de dedogarantido
Resultado de picos de tensão de testeTeste passado
A tensão de pico do teste de setpoint9.8 kV
Resultado da energia de frequência de suportar ensaio de tensãoTeste passado
A frequência de alimentação tensão de withstand de setpoint1.89 kV
Resultado do teste para a estabilidade mecânica do terminal pontos (5 x conexão do condutor)Teste passado
Resultado do ajuste apertado no suporteTeste passado
Ajuste apertado na transportadoraNS 35
Setpoint5 N
Resultado da tensão-ensaio de quedaTeste passado
Requisitos, queda de tensão≤ 3.2 mV
Resultado da elevação da temperatura de testeTeste passado
Curto-circuito resultado de estabilidadeTeste passado
Condutor de seção transversal de curto-circuito de teste16 mm2
Curto tempo atual1.92 kA
Resultado do ensaio térmicoTeste passado
Prova de características térmicas (agulha chama) duração efectiva30 s

Dimensões

Largura15 mm
Comprimento59 mm
Altura NS 35/7,545.2 mm
Altura NS 35/1552.7 mm
Campo15 mm

Ligação de dados

Método de ligaçãoAnel terminal do cabo
Conexão em acc. com o padrão deIEC 60947-7-1
Condutor de seção transversal do sólido min.0,5 mm2
Condutor de seção transversal do sólido max.16 mm2
Condutor de seção transversal flexível min.0,5 mm2
Condutor de seção transversal flexível max.16 mm2
Min. AWG condutor de seção transversal, flexívelVinte e
Max. AWG condutor de seção transversal, flexívelSeis
Condutor de seção transversal flexível, com virola com luva plástica min.0,5 mm2
Condutor de seção transversal flexível, com virola com manga de plástico max.16 mm2
Terminal de cabo ligação de acordo com a normaDIN 46234
Min. secção transversal para o terminal de cabo ligação0,5 mm2
Max. secção transversal para o terminal de cabo ligação16 mm2
AWG minVinte e
AWG max.Seis
Diâmetro do furo, min.5.1 mm
Terminal do cabo de largura, max.12.7 mm
Diâmetro do parafuso5 mm
Rosca de parafusoM5
Torque de aperto, o min.2.6 Nm
Torque de aperto máx.3.7 Nm
Rosca de parafusoM5
Torque de aperto, o min.2.6 Nm
Torque de aperto máx.3.7 Nm

Ligação de dados (padrão de JIS)

Método de ligaçãoAnel terminal do cabo
Conexão em acc. com o padrão deJIS 8207-7-1
Condutor de seção transversal flexível min.0,5 mm2
Condutor de seção transversal flexível max.14 mm2
Terminal de cabo ligação de acordo com a normaJIS 8207-7-1
Min. secção transversal para o terminal de cabo ligação0,5 mm2
Max. secção transversal para o terminal de cabo ligação14 mm2
Diâmetro do furo, min.5.1 mm
Terminal do cabo de largura, max.12.7 mm
Diâmetro do parafuso5 mm
Rosca de parafusoM5
Torque de aperto, o min.2.6 Nm
Torque de aperto máx.3.7 Nm
Corrente Nominal euN70
Corrente de carga máxima70
Tensão Nominal UN600 V

Normas e Regulamentos

Conexão em acc. com o padrão deIEC 60947-7-1
Classificação de inflamabilidade de acordo com UL 94V0

Ambiental De Conformidade Do Produto

China RoHSAmbientalmente amigável período de utilização: ilimitado = EFUP-e
Não há substâncias perigosas acima dos valores limite

Classificações
