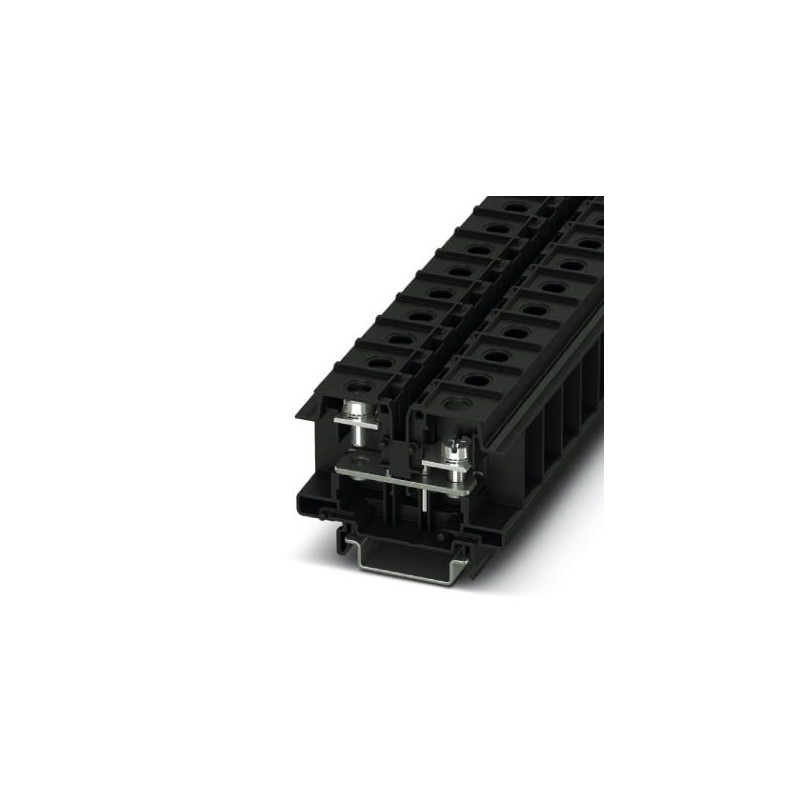

BT 14 3281176 PHOENIX CONTACT Проходная клемма блока Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

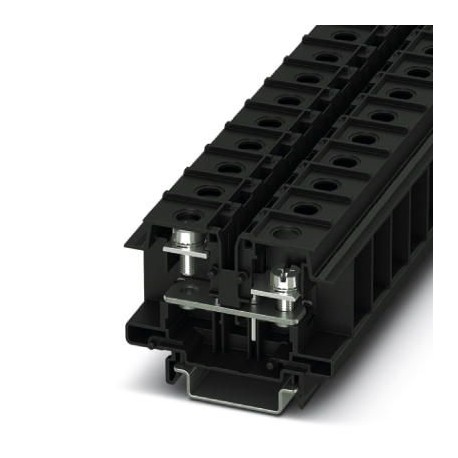

BT 14 3281176 PHOENIX CONTACT Проходная клемма блока

BT 14

3281176

PHOENIX_CONTACT

25

Проходная клемма блока

Проходная клеммная колодка, номинальное напряжение: 690 В, номинальный ток: 76 А, тип подключения: Клемма кольцевого кабеля, количество соединений: 2, ширина: 15 мм, цвет: черный, класс монтажа: NS 35/7.5, NS 35/15

Подробнее


Клеммники (клеммные блоки) > Зажим клеммный проходной

Соединения промышленные шкафы

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyТри миллиона двести восемьдесят одна тысяча сто семьдесят шесть
Единица упаковки25 ПК
Минимальный объем заказа25 ПК
ГНТП4055626406893
Вес / шт. (без упаковки)25.530 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияВ (Индия)

Общие

Количество уровнейОдин
Количество подключенийДва
ПотенциалыОдин
Номинальное поперечное сечение16 мм2
Цветчерный
Изоляционный материалПК
Номинальность воспламеняемости согласно ul 94Версия v0
Номинальное импульсное напряжение8 кв
Степень загрязненияТри
Категория перенапряженияIII в
Группа изоляционного материалаІІІа
Максимальная рассеиваемая мощность при номинальном состоянии2.43 Вт
Температура окружающей среды (эксплуатация)-40 °С ... 110 °С
Максимальный ток нагрузки76 а
Номинальный ток IН76 а
Номинальное напряжение UН690 В
Откройте боковую панельДа
Защита от ударов испытание спецификацияМЭК 60529:2001-02
Задняя часть защиты рукгарантировано
Защита пальцевгарантировано
Результате перенапряжения испытательное напряжениеТест пройден
Испытания пульсации напряжения уставки9.8 кв
Результат withstand сил-частоты испытательного напряженияТест пройден
Напряжение тока withstand частоты силы уставки1.89 кв
Результат испытания на механическую устойчивость точек (5 х соединительный проводник)Тест пройден
Результатом плотного прилегания на поддержкуТест пройден
Плотно ложатся на перевозчикаНС 35
Уставки5 Н
Результате падение напряжения тестТест пройден
Требования, падение напряжения≤ 3.2 МВ
Результат испытания на нагревТест пройден
Короткий результат стабильности цепиТест пройден
Проводник сечением испытание короткого замыкания16 мм2
Кратковременный ток1.92 ка
Результате теплового испытанияТест пройден
Подтверждение тепловых характеристик (иглы пламени) эффективная продолжительность30 с

Размеры

Ширина15 мм
Длина59 мм
Высота шлиф NS 35/7,545.2 мм
Высота 35/15 Н52.7 мм
Поле15 мм

Данные соединения

Способ подключенияКольцевой кабельный наконечник
Подключение в соотв. со стандартной60947-7-1 МЭК
Проводник сечением сплошной мин.0,5 мм2
Проводник сечением сплошной максимум.16 мм2
Проводник поперечное сечение, гибкий мин.0,5 мм2
Проводник поперечное сечение, гибкий максимум.16 мм2
Мин. Раздел СРГ дирижер крест, гибкаяДвадцать
Макс. Раздел СРГ дирижер крест, гибкаяШесть
Проводник поперечное сечение, гибкий, с кабельным наконечником, с пластмассовой втулкой, мин.0,5 мм2
Проводник поперечное сечение, гибкий, с кабельным наконечником, с пластмассовой втулкой, макс.16 мм2
Соединением в виде кабельного наконечника в соответствии со стандартомСтандарту DIN 46234
Мин. сечение кабельного наконечника подключения0,5 мм2
Макс. сечение кабельного наконечника подключения16 мм2
СРГ минДвадцать
AWG Макс.Шесть
Диаметр отверстия, мин.5.1 мм
Кабель ширина ушка, Макс.12.7 мм
Диаметр болта5 мм
Винтовая резьбаМ5
Момент затяжки, мин.2.6 Нм
Момент затяжки макс.3.7 Нм
Винтовая резьбаМ5
Момент затяжки, мин.2.6 Нм
Момент затяжки макс.3.7 Нм

Данные соединения (стандарт JIS)

Способ подключенияКольцевой кабельный наконечник
Подключение в соотв. со стандартнойДжис 8207-7-1
Проводник поперечное сечение, гибкий мин.0,5 мм2
Проводник поперечное сечение, гибкий максимум.14 мм2
Соединением в виде кабельного наконечника в соответствии со стандартомДжис 8207-7-1
Мин. сечение кабельного наконечника подключения0,5 мм2
Макс. сечение кабельного наконечника подключения14 мм2
Диаметр отверстия, мин.5.1 мм
Кабель ширина ушка, Макс.12.7 мм
Диаметр болта5 мм
Винтовая резьбаМ5
Момент затяжки, мин.2.6 Нм
Момент затяжки макс.3.7 Нм
Номинальный ток IН70 а
Максимальный ток нагрузки70 а
Номинальное напряжение UН600 в

Стандартов и правил

Подключение в соотв. со стандартной60947-7-1 МЭК
Номинальность воспламеняемости согласно ul 94Версия v0

Соблюдение Экологических Продуктов

RoHS КитаяЭкологически чистый срок использования: неограниченный = EFUP-е
Никаких вредных веществ выше порогового значения

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто двадцатьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто двадцатьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто двадцатьЭСЛ@СС 5.1Двадцать семь миллионов сто сорок одна тысяча сто двадцатьЭСЛ@СС 6.0Двадцать семь миллионов сто сорок одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов сто сорок одна тысяча сто двадцатьЭСЛ@СС 8.0Двадцать семь миллионов сто сорок одна тысяча сто двадцатьЭСЛ@СС 9.0Двадцать семь миллионов сто сорок одна тысяча сто двадцать

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX TERMINAL BLOCKS RU.pdf 71 Mbytes
